Metz Connect 11028313 Timerrelais voor ventilatie 24, 24 V/AC, V/DC (max) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Timerrelais voor ventilatie
Functies
Aanspreek- en terugvalvertraging
Max. voedingsspanning
24 V/AC
24 V/DC
Schakelspanning (max.)
24 V DC/AC
Type
11028313
Datasheet (PDF)
Aantal
Min.: 2
Meervoud: 2
Totaal (€ 51,23 / Stuk)
€ 102,46
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

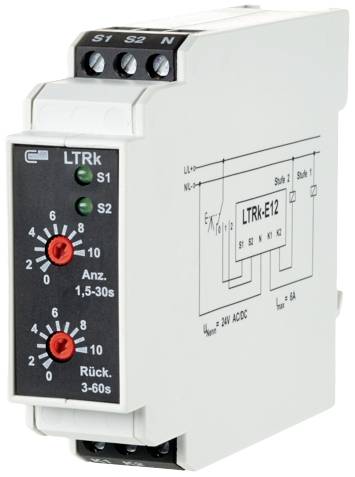

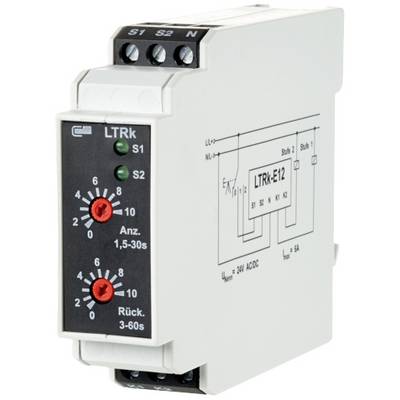

Ventilatortimerrelais LTRk-E12, 24 V AC/DC
- Meetrelais
- Bewakingsrelais
- Ventilatortimer-relais
- Nalooprelais
- BTR Netcom
Technische specificaties
- Soortnaam
Timerrelais voor ventilatie
- Type
11028313
- Functies
Aanspreek- en terugvalvertraging
- Voedingsspanning
24 V/AC
24 V/DC
- Max. voedingsspanning
24 V/AC
24 V/DC
- Voedingsspanning
24, 24 V/AC, V/DC (max)
- Schakelspanning (max.)
24 V DC/AC
- Aansluiting
Schroefklem
IP40
- Min. temperatuur
-5 °C
- Max. temperatuur
+55 °C
- Breedte
22.50 mm
- Hoogte
75 mm
- Diepte
95 mm
- Afm.
(b x h x d) 22.50 x 75 x 95 mm
- Inhoud
1 stuk(s)
- Gewicht
150 g
- Kleur (specifiek)
Grijs
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2860471 Metz Connect 11028313 Timerrelais voor ventilatie 24, 24 V/AC, V/DC (max) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2860471 Metz Connect 11028313 Timerrelais voor ventilatie 24, 24 V/AC, V/DC (max) 1 stuk(s)
Omschrijving
Het ventilatortimerrelais is speciaal ontworpen voor de besturing van tweetraps motoren. Trek- en uitschakelvertraging zijn gescheiden en traploos instelbaar. De aansturing vindt plaats met een schakelaar in twee stappen. Met de beide onderling vergrendelde uitgangen worden de motorbeveiligingen aangestuurd. Werking:, 1. Bij directe keuze van niveau 2 wordt eerst niveau 1 voor de ingestelde aanlooptijd ingeschakeld, zodat de ventilator op het nominale toerental kan starten. Daarna wordt in niveau 2 geactiveerd.2. Bij het omschakelen van niveau 2 terug naar niveau 1 of in de stand UIT wordt een uitschakelvertraging geactiveerd, zodat de ventilator eerst kan uitspelen voordat niveau 1 wordt geactiveerd.3. Als niveau 1 al ten minste voor de ingestelde aanlooptijd is ingeschakeld, vindt de omschakeling in niveau 2 onmiddellijk plaats. Bij het omschakelen van niveau 1 naar 2 mag de onderbreking max. 250 ms bedragen. Als deze tijd wordt overschreden, vindt de procedure plaats zoals beschreven in punt 1.
