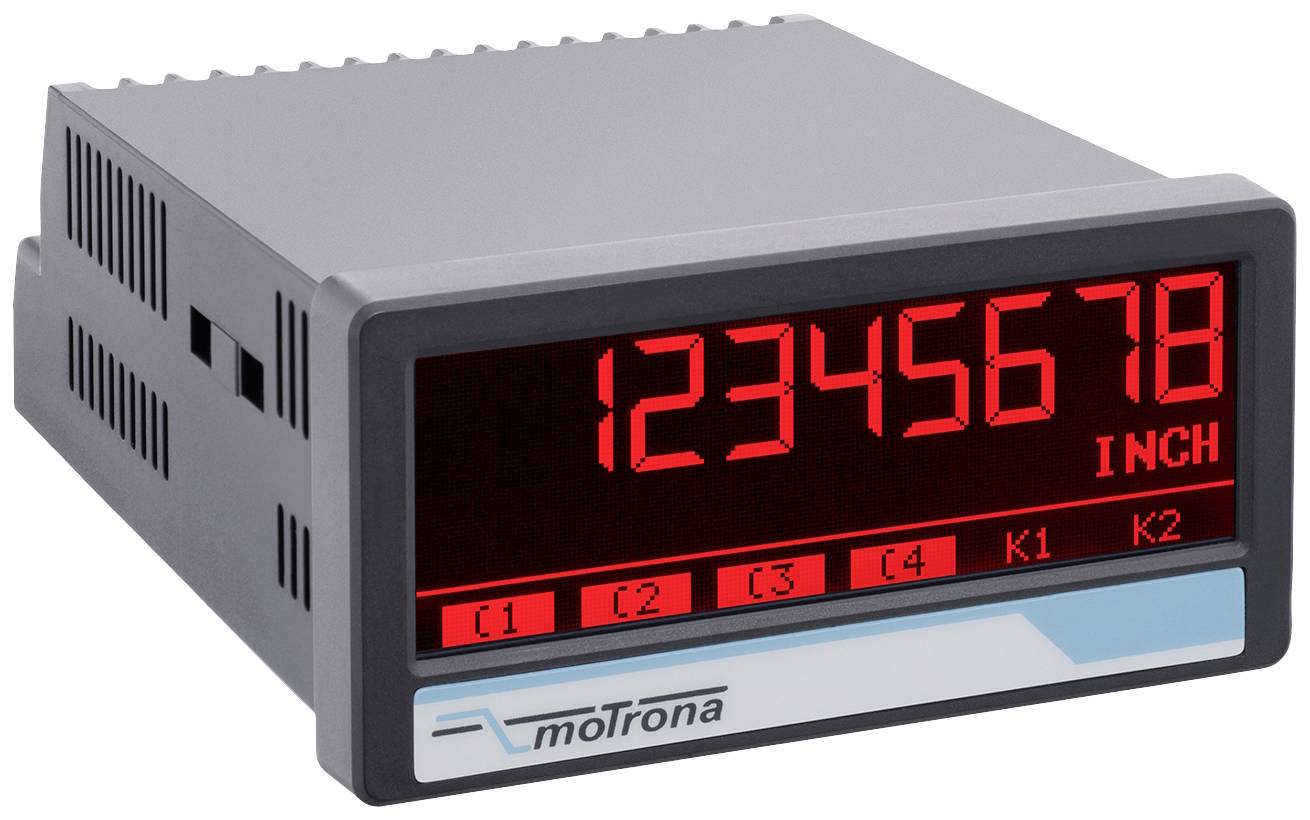

Motrona Digitaal display
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
2 Stuk(s)
Aantal
Totaal (€ 371,07 / Stuk)
€ 371,07
excl. btw
Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Highlights & Details
PROFINET-weergave
- Multi-functieweergave met PROFINET-interface
- Bedrijfsmodi voor de weergave van twee proceswaarden en koppelingen van de beide waarden (1+2, 1-2, 1x2, 1:2)
- PROFINET IO Device Conformance Class B
- dual Port Ethernet met geïntegreerde switch
- Helder en contrastrijk display met gebeurtenis-afhankelijke kleurvarianten
- Intuïtieve en eenvoudige parameterinstelling via normale tekst en touchscreen
- Gestandaardiseerde inbouwbehuizing met 96 x 48 mm en beschermingsklasse IP65
- Optionele schakeluitgangen
Technische specificaties
- Aansluitingen aansluitmethode: Schroefklemmen, 1,5 mm2 / AWG 16
- Voedingsspanning DC ingangsspanning: 18... 30 V DC
- Voedingsspanning DC-veiligheidsschakeling: Ompoolbeveiliging
- Voedingsspanning DC stroomverbruik: Ca. 100 mA (onbelast)
- Voedingsspanning DC-beveiliging: Extern: T 0,5 A.
- Hulpspanningsuitgang bij DC-voeding: 24 VDC (ca. 1 V kleiner dan ingangsspanningsspanning), max. 250 mA of 5 VDC (± 15%), max. 250 mA
- Hulpspanningsuitgang bij AC-voeding: 24 VDC (± 15%) (max. 150 mA tot 45 °C / 80 mA vanaf 45 °C) of 5 VDC (± 15%), max. 250 mA
- PROFINET-interface aansluiting: 2 Ethernet-poorten RJ45 met geïntegreerde switch en galvanische scheiding
- PROFINET-interface gegevensoverdrachtssnelheid: 100 Mbit/s full duplex
- PROFINET-interface communicatie: PROFINET IO Device, Profinet RT met cyclische en acyllische gegevensuitwisseling
- PROFINET-interface Conformance-Class: B
- PROFINET-interface Netload-Class: III.
- Control-ingangen aantal: 3
- Control-ingangen formaat: HTL, PNP (Low 0... 3 V, High 9... 30 V)
- Control-ingangen frequentie: Max. 10 kHz
- Control-ingangen belasting: Max. 2 mA / Ri > 15 kOhm / 470 PF
- Weergave type: Grafisch LCD met backlight
- Weergave weergavebereik: 8 decades plus voorteken (-99999999... 99999999)
- Weergave cijferhoogte 13 mm
- Weergave kleur: Rood/groen/geel (omschakelbaar)
- Weergave bediening: Touchscreen (resistief)
- Materiaal behuizing: ABS, UL 94 V-0
- Behuizing montage: Inbouw van schakelpaneel
- Behuizing afmeting (b x h x d): 96 x 48 x 116 mm
- Behuizing uitsparing (b x h): 91 x 43 mm
- Behuizing beschermingsgraad: IP65 aan de voorzijde, IP20 aan de achterzijde
- Gewicht behuizing: Ca. 200 g
- Omgevingstemperatuur (bedrijf): -20 tot +60 °C
- Omgevingstemperatuur opslag: -25 °C... +70 °C
- Soortnaam
Digitaal display
- Type
8078.5150
- Display-technologie
Grafisch LCD
IP20 (achterzijde)
IP65 (front)
- Inbouwbreedte
91 mm
- Weergave (counts)
-99999999
99999999
- Inbouwhoogte
43 mm
- Afm.
(l x b x h) 116 x 96 x 48 mm
- Gewicht
200 g
- Max. voedingsspanning
30 V/DC
- Min. voedingsspanning
18 V/DC
- Displayverlichting
RGB
- Bijzonderheden
Instelbaar kleurendisplay
- Inbouwdiepte
43 mm
- Breedte
96 mm
- Hoogte
48 mm
116 mm
- Lijstbreedte
96 mm
- Framehoogte
4.8 cm
- Interfaces
RJ45
- Interfaces
Schroefklem
- Cijferhoogte
13 mm
Documenten en downloads
Datablad
Datablad 2899375 Motrona Digitaal display
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2899375 Motrona Digitaal display
Omschrijving
Het apparaat is als weergaveapparaat voor PROFINET voor de inbouw van schakelpanelen ontworpen.
Er kunnen twee door de PROFINET controller overgedragen procesgegevenswaarden worden geschaald, met elkaar worden verbonden en weergegeven.
Door de intuïtieve bediening, de uitgebreide functies en opties is het universeel inzetbaar.
Voor de ingebruikname van het PROFINET-weergaveapparaat en het begrijpen van deze gebruiksaanwijzing wordt basiskennis in de functie van PROFINET IO vereist.
De teksten voor dit artikel zijn automatisch vertaald.
Er kunnen twee door de PROFINET controller overgedragen procesgegevenswaarden worden geschaald, met elkaar worden verbonden en weergegeven.
Door de intuïtieve bediening, de uitgebreide functies en opties is het universeel inzetbaar.
Voor de ingebruikname van het PROFINET-weergaveapparaat en het begrijpen van deze gebruiksaanwijzing wordt basiskennis in de functie van PROFINET IO vereist.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste kunststof behuizing; heldere en contrastrijke weergave met gebeurtenisafhankelijke kleurvarianten;
- emulatie van een 7-segmentendisplay met symbolen en eenheden;
- intuïtieve en eenvoudige parametrisering via niet-gecodeerde tekst en touchscreen
Omvang van de levering
- Montagemateriaal voor inbouw in schakelpaneel
- Gebruiksaanwijzing
