NOCH 0053101 H0 Railspiraal opbouwcirkel (b x h) 80 mm x 87 mm 360 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 90,90 / Stuk)
€ 90,90
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
H0 Laggies klimspiraal opbouwcirkel bouwpakket
- 1-sporig
- Geschikt voor: H0 Märklin C-rails (met ballastbed), H0 Märklin K-rails (zonder ballastbed), H0 Märklin M-rails, H0 Trix C-rails, H0 Fleischmann Profi-rails, H0 Roco GeoLine (met ballastbed), H0 Roco RocoLine (zonder ballastbed), H0 Piko A-rails
Technische specificaties
- Schaal
H0
- Soortnaam
Railspiraal opbouwcirkel
- Type model
Bouwpakket
- Geschikt voor
H0 Märklin C-rails (met ballastbed)
H0 Märklin K-rails (zonder ballastbed)
H0 Märklin M-rails
H0 Trix C-rails
H0 Fleischmann Profi-rails
H0 Roco GeoLine (met ballastbed)
H0 Roco RocoLine (zonder ballastbed)
H0 Piko A-rails
- Radius
360 mm
- Breedte
80 mm
- Hoogte
87 mm
- Afm.
(b x h) 80 mm x 87 mm
- Leeftijd
Vanaf 15 jaar
- Inhoud
1 stuk(s)
- Soort rails
1-sporig
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1405482 NOCH 0053101 H0 Railspiraal opbouwcirkel (b x h) 80 mm x 87 mm 360 mm
Omschrijving

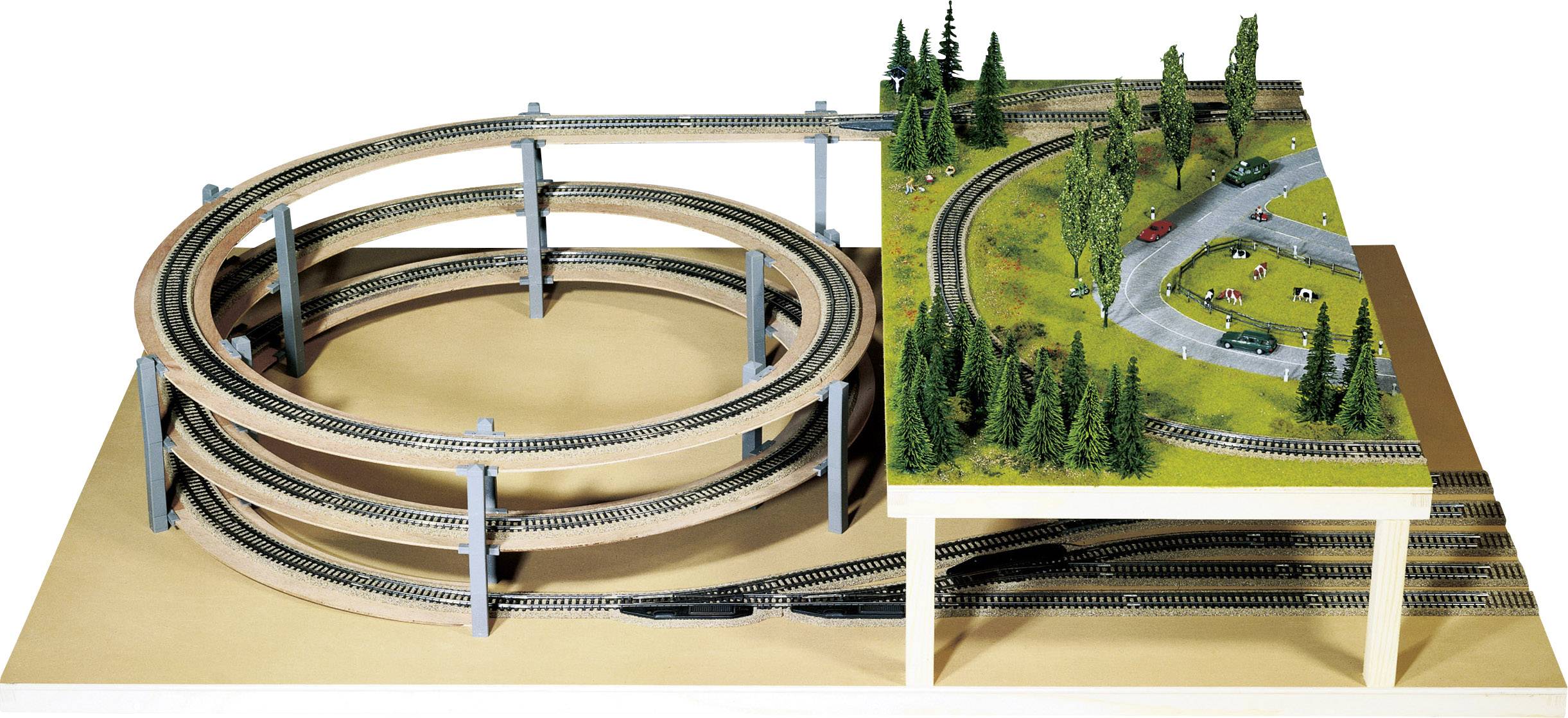

Laggies klimspiraal - de ruimtebesparende en stabiele manier om van hoogte te wisselen.

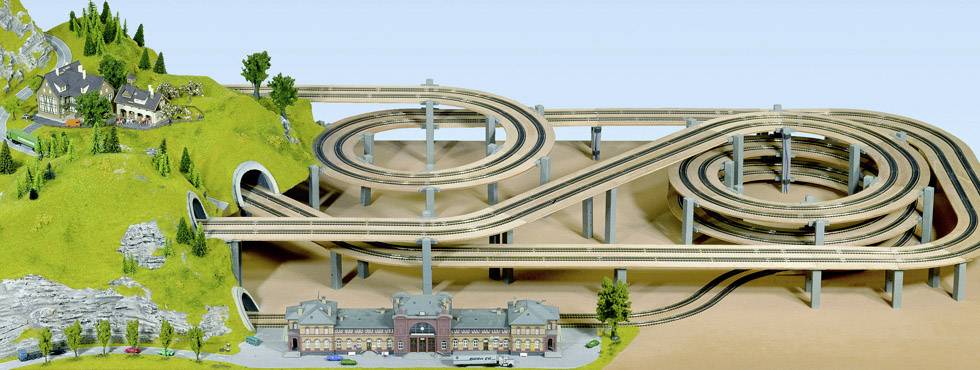

Een klimspiraal is een spiraalvormige helling waarin een trein vanuit een bepaalde hoogte naar een lager of hoger niveau rijdt. De trein rijdt dus in de klimspiraal omhoog danwel omlaag. De klimspiraal heeft op elk punt dezelfde helling, zodat ook lange treinen probleemloos grote hoogteverschillen kunnen overbruggen.
Wanneer heeft u een klimspiraal nodig?
De toepassingsmogelijkheden zijn zeer veelzijdig. Enkele voorbeelden:
- om een lager of hoger gelegen niveau te bereiken.
- om in een schaduwstation onder de installatie te kunnen komen.
- om twee installaties met een verschillende hoogte met elkaar te verbinden.
Hoe wordt gegarandeerd dat de treinen in de bochten van de klimspiraal niet ontsporen?
De buitenbochten van het klimspoor zijn met 3 mm verhoogd. Daardoor wordt de veiligheid duidelijk verbeterd en de rolweerstand verminderd.
Welke varianten van de Laggies klimspiraal zijn er?
Er worden klimspiralen voor spoorbreedtes H0, TT, N en Z aangeboden - exact aangepast aan de speciale omstandigheden van de afzonderlijke spoorbaanproducten. Alle klimspiralen kunnen naar keuze links of rechts stijgend worden opgebouwd.
Hoe kan ik met een klimspiraal grotere hoogteverschillen overbruggen?
Voor elke klimspiraal is een zogenoemde basiscirkel nodig. Deze cirkel omsluit de oprit in de spiraal en de afrit uit de spiraal. Op deze basiscirkel kunnen een willekeurig aantal opbouwcirkels worden geplaatst, afhankelijk van het hoogteverschil dat de trein moet overbruggen.
Basiscirkel: de basiscirkel omsluit 1 1/2 cirkel. Met een basiscirkel wordt de passeerhoogte en de in- en afrit bereikt.

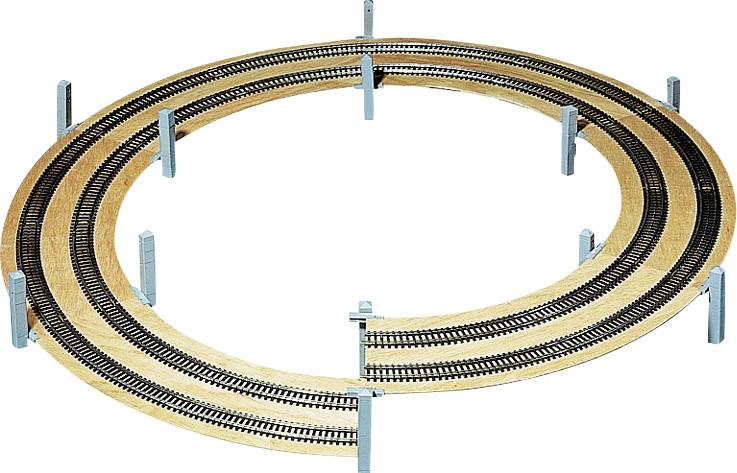

Opbouwcirkel: de opbouwcirkel omsluit een hele cirkel. Op een basiscirkel kunnen een willekeurig aantal opbouwcirkels worden geplaatst. Zo kunnen zelfs op de kleinste ruimte grote hoogteverschillen probleemloos worden overbrugd.
Waaruit bestaat de Laggies klimspiraal?
Het bouwpakket omvat nauwkeurig gefreesde spoorsegmenten van 4 mm dik triplex en geraffineerd bij elkaar passende staanders en steunen.
Een klimspiraal is een spiraalvormige helling waarin een trein vanuit een bepaalde hoogte naar een lager of hoger niveau rijdt. De trein rijdt dus in de klimspiraal omhoog danwel omlaag. De klimspiraal heeft op elk punt dezelfde helling, zodat ook lange treinen probleemloos grote hoogteverschillen kunnen overbruggen.
Wanneer heeft u een klimspiraal nodig?
De toepassingsmogelijkheden zijn zeer veelzijdig. Enkele voorbeelden:
- om een lager of hoger gelegen niveau te bereiken.
- om in een schaduwstation onder de installatie te kunnen komen.
- om twee installaties met een verschillende hoogte met elkaar te verbinden.
Hoe wordt gegarandeerd dat de treinen in de bochten van de klimspiraal niet ontsporen?
De buitenbochten van het klimspoor zijn met 3 mm verhoogd. Daardoor wordt de veiligheid duidelijk verbeterd en de rolweerstand verminderd.
Welke varianten van de Laggies klimspiraal zijn er?
Er worden klimspiralen voor spoorbreedtes H0, TT, N en Z aangeboden - exact aangepast aan de speciale omstandigheden van de afzonderlijke spoorbaanproducten. Alle klimspiralen kunnen naar keuze links of rechts stijgend worden opgebouwd.
Hoe kan ik met een klimspiraal grotere hoogteverschillen overbruggen?
Voor elke klimspiraal is een zogenoemde basiscirkel nodig. Deze cirkel omsluit de oprit in de spiraal en de afrit uit de spiraal. Op deze basiscirkel kunnen een willekeurig aantal opbouwcirkels worden geplaatst, afhankelijk van het hoogteverschil dat de trein moet overbruggen.
Basiscirkel: de basiscirkel omsluit 1 1/2 cirkel. Met een basiscirkel wordt de passeerhoogte en de in- en afrit bereikt.
Opbouwcirkel: de opbouwcirkel omsluit een hele cirkel. Op een basiscirkel kunnen een willekeurig aantal opbouwcirkels worden geplaatst. Zo kunnen zelfs op de kleinste ruimte grote hoogteverschillen probleemloos worden overbrugd.
Waaruit bestaat de Laggies klimspiraal?
Het bouwpakket omvat nauwkeurig gefreesde spoorsegmenten van 4 mm dik triplex en geraffineerd bij elkaar passende staanders en steunen.
Uitvoering
- Enkelspoor
- 6 segmenten
- Railradius: 360 mm
- Opbouwhoogte: 87 mm
- Segmentbreedte: 80 mm
- Stijgingspercentage: 3,8%
- Buitendiameter: 828 mm
- Geschikt voor: Märklin M/K/C, Trix C, Fleischmann model/profi, RocoLine/Roco geoLine, Piko A enz.
