Name: OLU FN500W 48V+FN 500W+OMWS35A48MP+OL-BRK05-48V Mini-windturbine 48 V/DC
Brand: OLU
SKU: 3374311

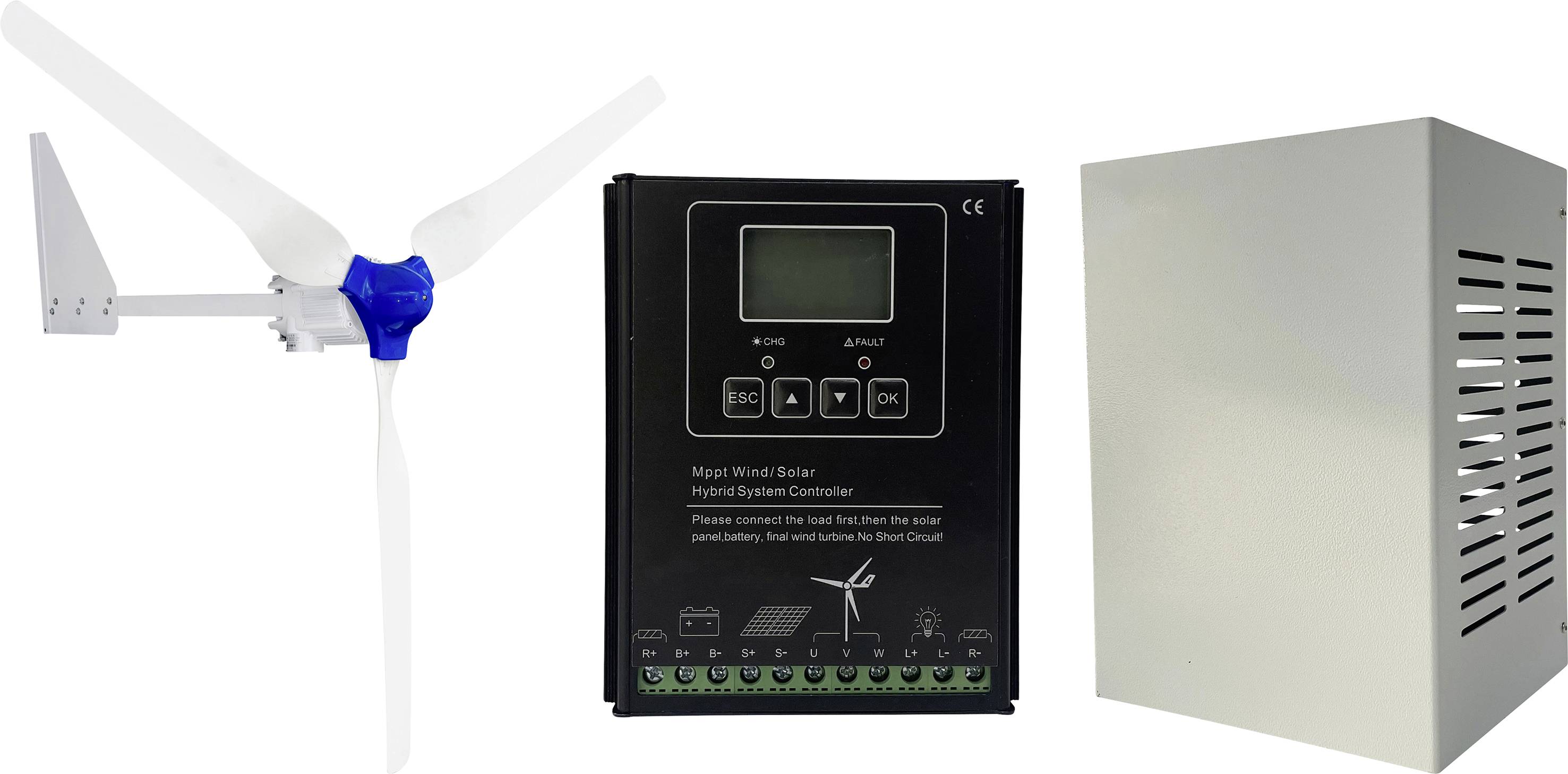

Windmolen, zonnelader en behuizing naast elkaar afgebeeld voor de opwekking en besturing van hernieuwbare energie.

Een rechthoekige, geventileerde metalen behuizing met ventilatiesleuven aan de zijkant. Het is grijs en toont een eenvoudige, functionele constructie.

Metalen, rechthoekige doos met kabelaansluiting aan de linkerkant; zou deel kunnen uitmaken van technische apparatuur of een apparaat.

Een rechthoekig, metallic apparaat met ventilatiesleuven aan de zijkant, vermoedelijk een behuizing voor technische uitrusting of elektronica.

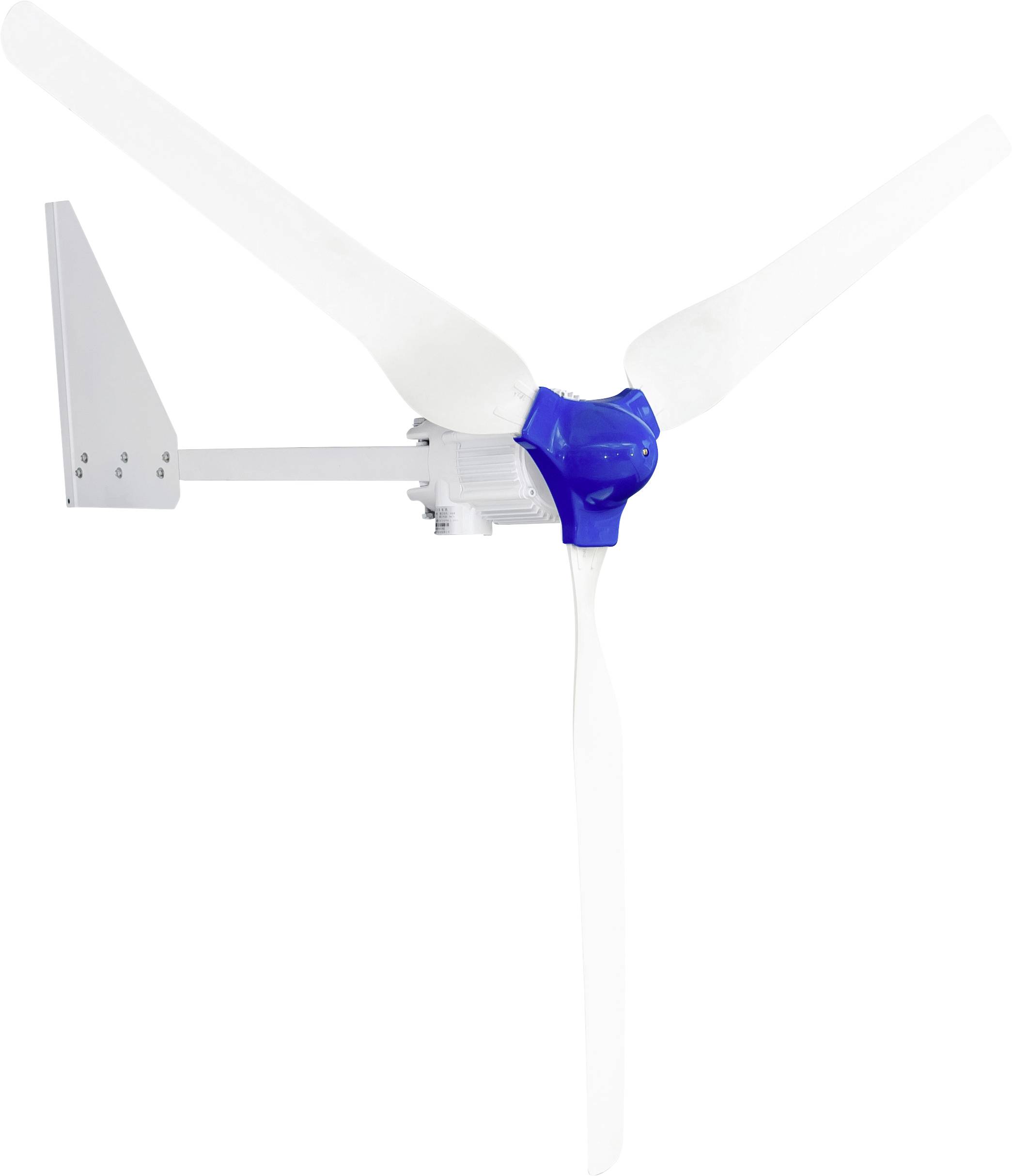

Een kleine windturbine met drie witte rotorbladen en een blauwe naafafdekking, gemonteerd op een wit frame.

Een bouwpakket met motor, schroeven en bevestigingsonderdelen, klaar voor montage.

Drie witte rotorbladen en een dunne witte rail voor een tafelventilatorset, op een witte achtergrond.

MPPT Wind/Zonne Hybride Systeem Controller met Display en Bedieningsknoppen. Aansluitingen voor Batterij, Zonnepaneel en Windturbine onderaan.

Zwarte MPPT Hybrid-systeemregelaar voor wind- en zonne-energiesystemen met display en knoppen, aansluitpoort voor zonnepaneel en batterij.

Een zwarte hybride systeemregelaar voor wind- en zonne-energiesystemen, met display en bedieningsknoppen. Schakelschema en waarschuwing hieronder.

Zwarte Mppt Wind/Zonne-hybride systeemregelaar met display en bedieningstoetsen. Tekst wijst op de juiste aansluitvolgorde.

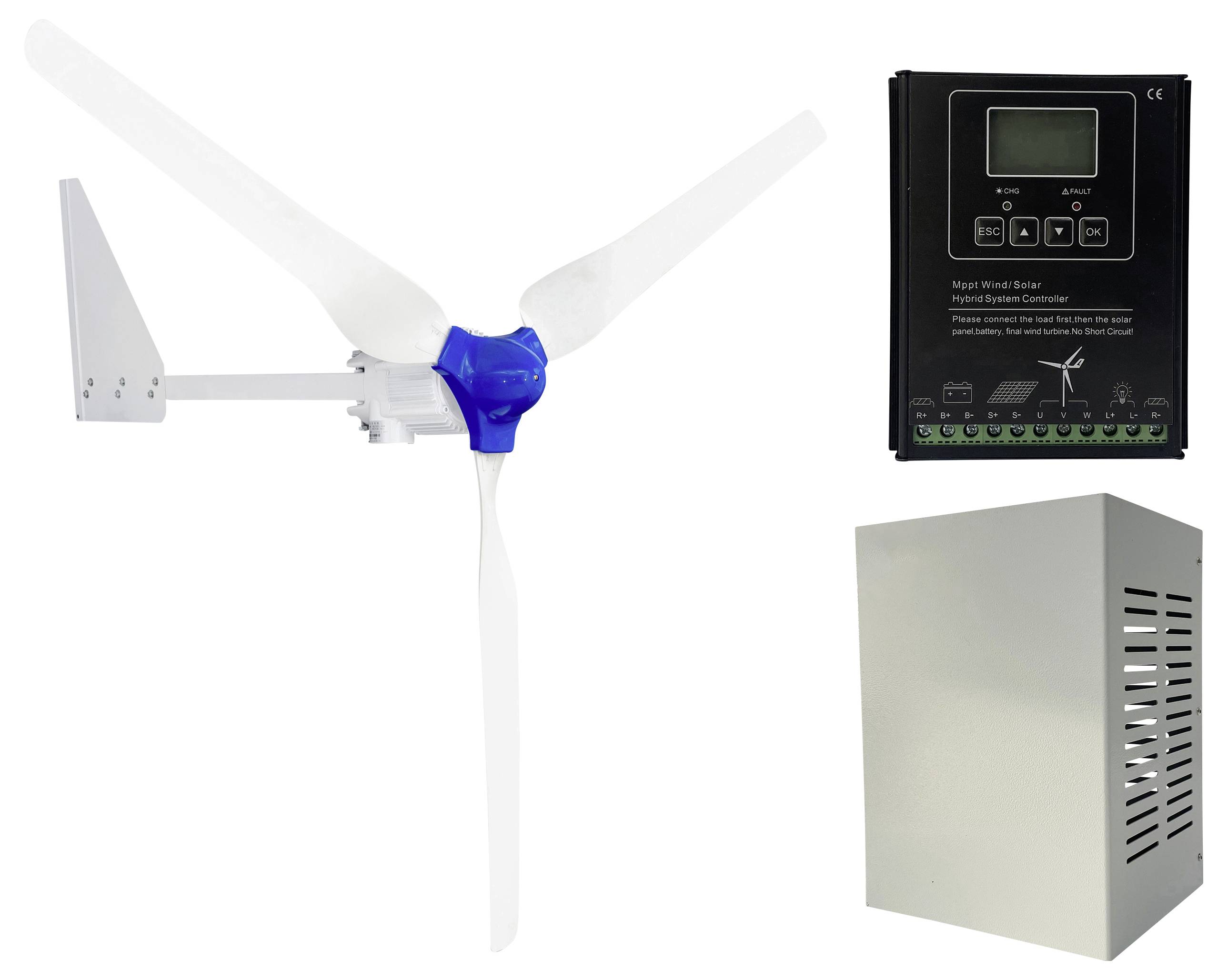

Een kleine windgenerator-set met drie rotorbladen, een besturingsapparaat met display en een rechthoekig metalen behuizing.

Een modern huis met zonnepanelen op het dak, omgeven door een verzorgde tuin. Op de achtergrond staat een kleine windturbine.

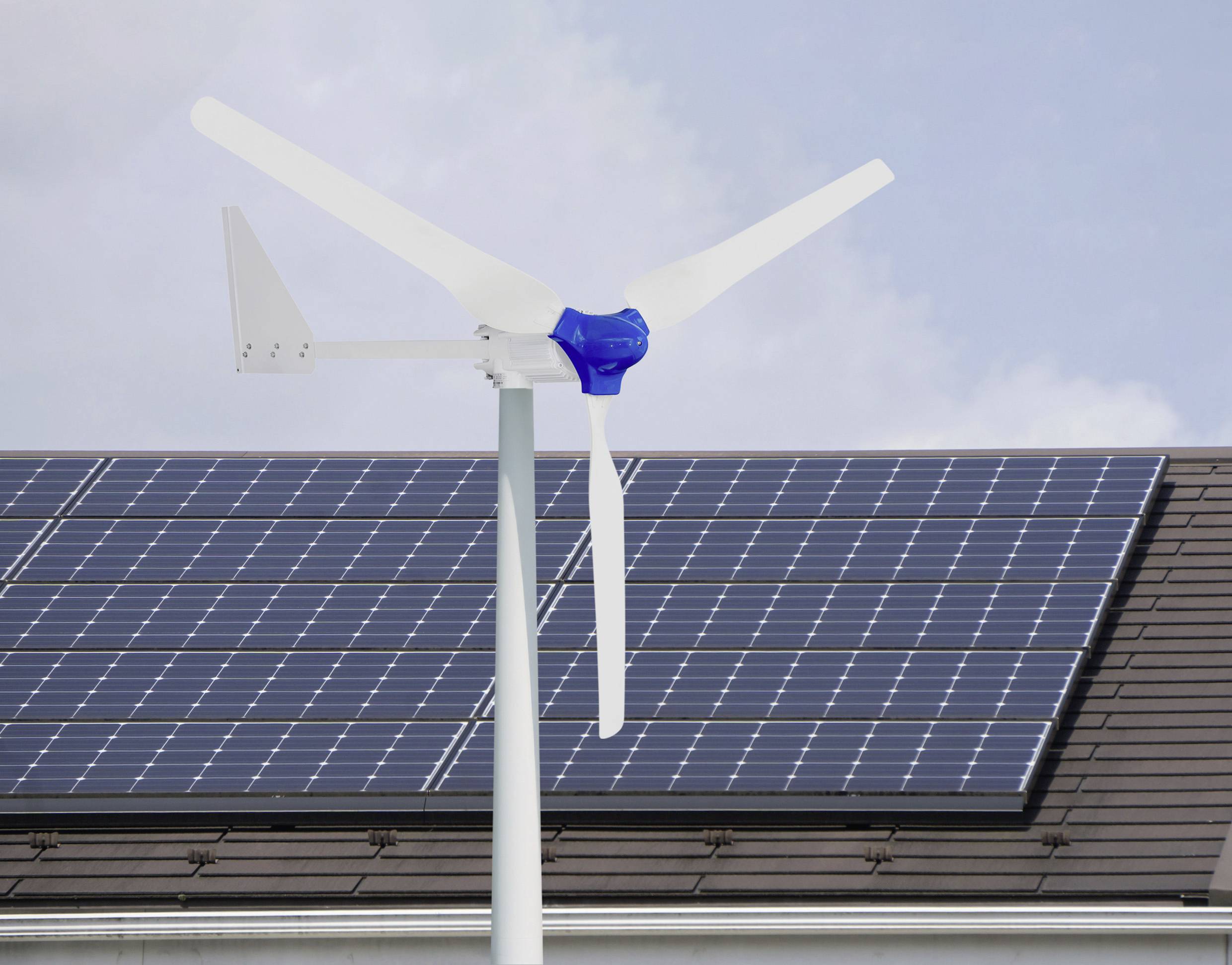

Een windturbine met drie wieken voor een dak bedekt met zonnepanelen symboliseert hernieuwbare energiebronnen.

Een windmolen staat op een uitgestrekt veld onder een blauwe lucht met wolken. Op de voorgrond zijn rijen groene planten zichtbaar.

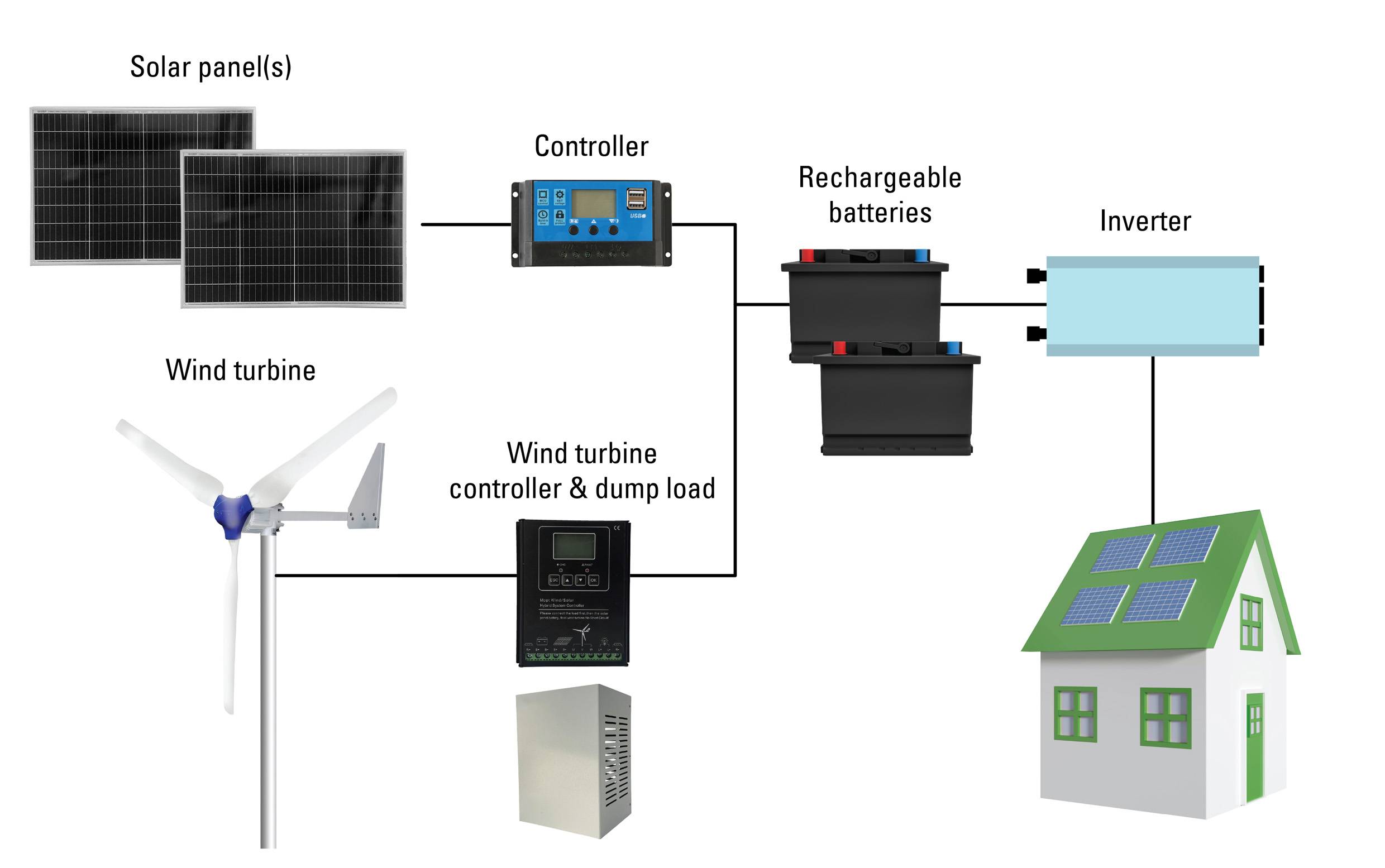

'Diagram van een hernieuwbaar energiesysteem met zonnepanelen, windturbine, controller, oplaadbare batterijen, omvormer en huis.'

1/16

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

OLU windgenerator-set

Lage aanloopsnelheid 2,5 m/s
eenvoudige installatie
generator met permanente magneet
geschikt voor hybride zonne-energiesystemen

Technische specificaties

Windgenerator:
Nominaal uitgangsvermogen: 500 W
Start-windsnelheid: 2,5 m/s.
Nominale windsnelheid: 11 m/s.
Max. Veiligheids-windsnelheid: 40 m/s.
Werkwindsnelheid: 5 - 20 m/s.
Rotordiameter: 1,9 meter
Aantal bladen: 3
Geluid: 65 db
Lengte van de machine: 1650 mm
Uitgangsspanning: AC 56 V.
Driefasig: Drie draden
Aanpassingssysteem gelijkspanning: DC 48 V.
Materiaal van de lamellen: Zeer sterk composietmateriaal
Naaf: Spuitgietaluminium
Generator: Permanente magneet-AC-generator
Rembescherming: Bakblokkering, magneetrem, toerentalbegrenzing bij gekantelde achterkant
Soorten aandrijving: Directe aandrijvingen
Werktemperatuur: -20 °C ~ +55 °C.
Besturingsapparaat:
Nominale spanning: 48 V
Vermogen wind: 600 W.
Nominaal vermogen op zonne-energie: 300 W.
Maximale laadstroom: 35 A
Nullaststroom (DC): ≤ 0,03A
Rotorbladen:
Rotorblad (L=900 mm)
Grendel (Ø 48 x 120 mm)
Hybride controller:
Nominale spanning: 48 V
Vermogen wind: 600 W.
Nominaal vermogen op zonne-energie: 300 W.
Maximale laadstroom: 35 A
Nullaststroom (DC): ≤ 0,03A
Gewicht: 1 kg
Afm.: (B x h x d): 62 x 145,4 x 167 mm
Dump Load (lastafvoer):
Gewicht: 2.8 kg
Afm.: (B x h x d): 160 x 170 x 230 mm

Soortnaam: Mini-windturbine

Nominale spanning: 48 V/DC

Hoofdrotor-Ø: 190 cm

Max. temperatuur: 40 °C

Gewicht: 22 kg

Geluidsniveau: 65 dB

Vermogen (max.): 500 W

Startsnelheid: 2.5 m/s

Min. temperatuur: -40 °C

Windsnelheid (max.): 20 m/s

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3374311 OLU FN500W 48V+FN 500W+OMWS35A48MP+OL-BRK05-48V Mini-windturbine 48 V/DC

Omschrijving

OLU windgenerator-set bestaande uit: OLU FN500W 48 V windgenerator 500 W, OLU FN500W windgenerator 500 W rotorbladen 3 stuks, OLU OMWS35A48MP hybride controller en OLU OL-BRK05-48V DUMP LOAD hybride controller 600 W + 300 W/48 V (elektrische belasting).

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Windgenerator:
Behuizing van zeer stevige aluminiumlegering in drukgietproces
Regelaar ondersteunt zonne-energie tot 300 W.
Rembescherming voor bladstilstand, magneetrem, toerentalbegrenzing bij gekantelde achterkant
Combinatiebladen voor een lange levensduur
Hybride controller:
LCD-display: LCD, symbool- en tekstweergave, helder en intuïtief, gemakkelijk te begrijpen
Displayparameters: Spanning, stroom, vermogen, belastingsmodus, temperatuur, batterijvermogen, fotovoltaïsche energie, windturbinestroomopwekking, enz.
Beschermingsklasse: Fotovoltaïsche cellen, beveiliging tegen ompoling van batterijen, bescherming tegen afschakeling van batterijen, overstroom, overspanning, overtemperatuur, overtoerental, zachte automatische rembescherming, lastoverstroom, kortsluitbeveiliging, enz.
Besturingsmodus: MPPT-Boost-laadfunctie voor windkrachtinstallaties, PWM-ontlaadfunctie, PWM-stroom- en spanningsbegrenzing, PWM-stroom- en spanningsbegrenzing voor fotovoltaïsche installaties
Door de gebruiker gedefinieerde werkmodus: Normaal open modus, lichtregelmodus, lichtbesturings- en tijdregelmodus (door de gebruiker gedefinieerde tijdsduur + helderheid), enz.
Dump Load (lastafvoer):
Hybride controller 600 W + 300 W/48 V (elektrische belasting)
Accessoires voor MPPT wind 600 W/Solar 300 W hybride systeemcontroller 48 V.
Geschikt voor windturbine 500 W/48 V.
Met kabel.

Omvang van de levering

Windgenerator
Flens
Cabinedak
Achtervleugel
Metalen huls
Montagemateriaal (schroeven, onderlegringen, moeren)
3 x rotorblad
Staaf
Hybride controller OMWS35A48MP
Dump Load (lastafvoer) OL-BRK05-48V.

Opmerkingen

Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
