Panasonic ALZ22F24 = ALZ52F24 Printrelais 24 V/DC 16 A 1x NO 1 stuk(s) kopen ? Conrad Electronic

Een elektrisch relais met opschrift '16A 250V', behuizing in het zwart en zes aansluitpennen voor montage op printplaat.

Afbeelding vergelijkbaar

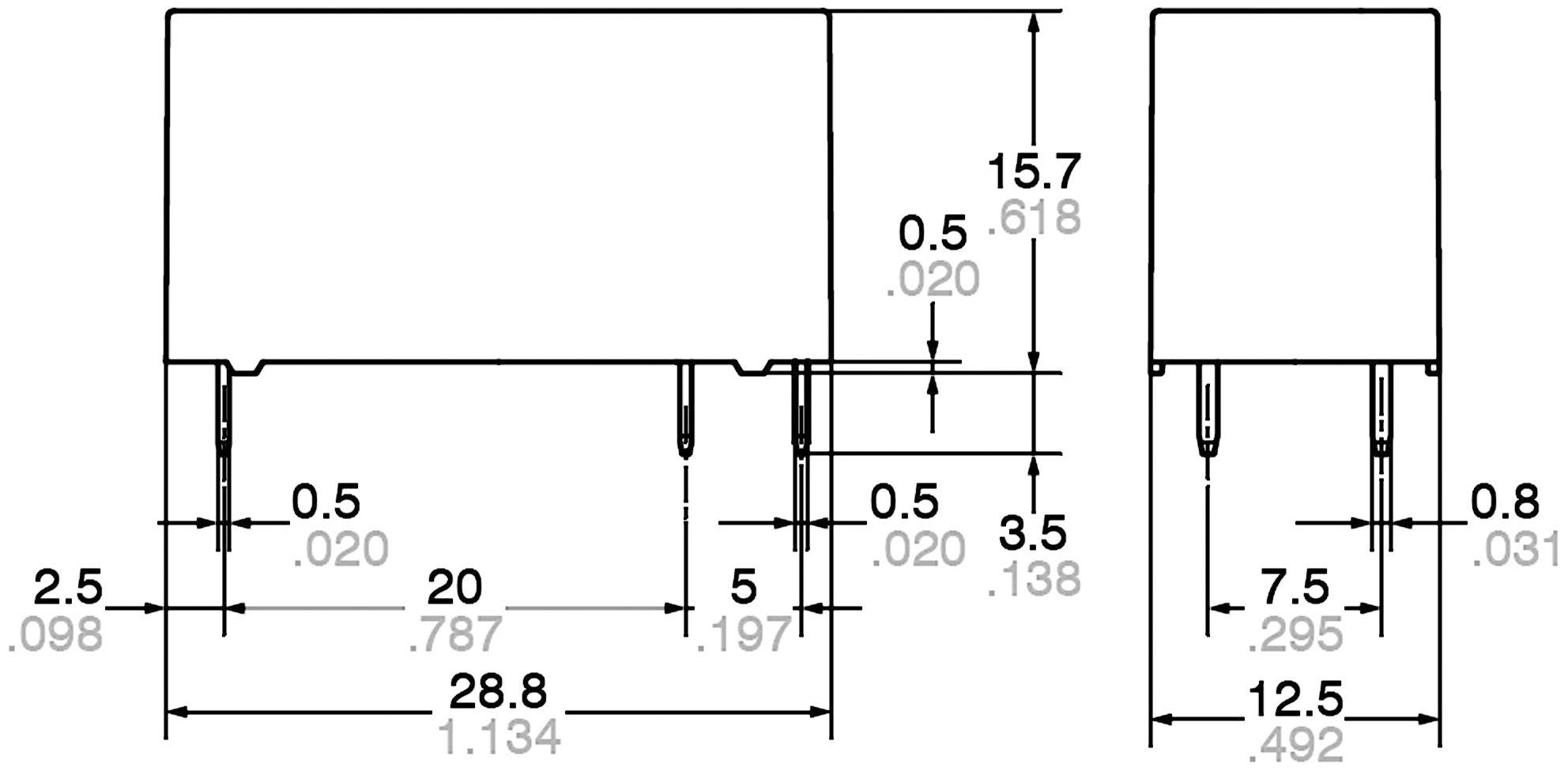

Diagram toont de afmetingen van een rechthoekig onderdeel met verschillende maten in millimeters en inches, inclusief hoogte, breedte en diepte.

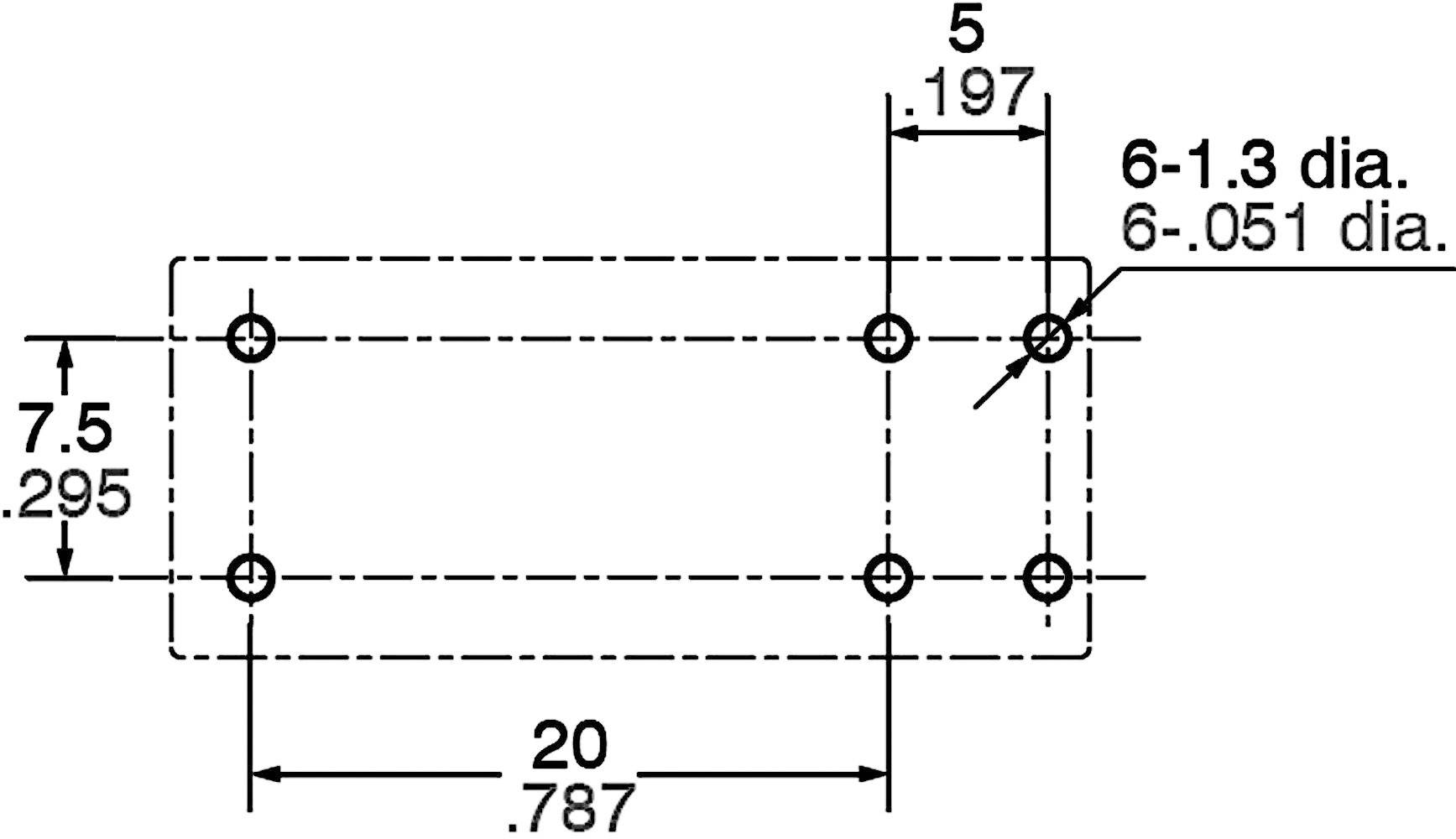

Technische tekening van een rechthoekig onderdeel met afmetingen in millimeters en inches, toont de positie van bevestigingsgaten.

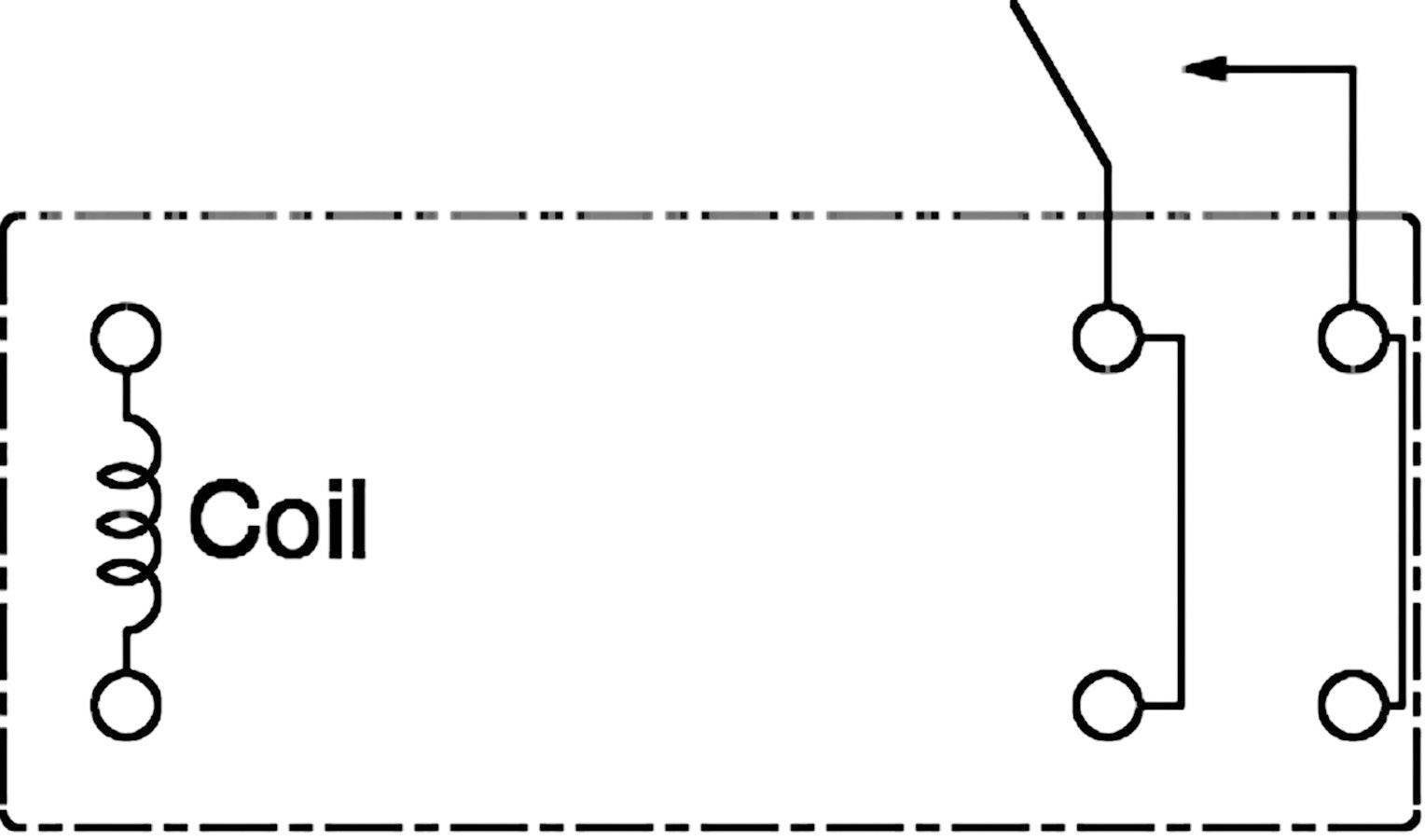

'Relais-schakeling: Rechthoekig vakje met spoelsymbool aan de linkerkant, rechts twee tussengeschakelde contacten.'

1/4

Afbeelding vergelijkbaar

Soortnaam

Printrelais

Nominale spanning spoel

24 V/DC

Soort besturing

Monostabiel, 1 spoel

Contactsoort

1x NO

Schakelspanning (max.)

440 V/AC

Datasheet (PDF)

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 6,60 / Stuk)

€ 6,60

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Printrelais

Type: ALZ22F24 = ALZ52F24

Nominale spanning spoel: 24 V/DC

Bedrijfsspanning (min.): 16.8 V/DC

Bedrijfsspanning (max.): 31.2 V/DC

Soort besturing: Monostabiel, 1 spoel

Weerstand (spoel): 1440 Ω

: 1x NO

Contactmateriaal: AgSnO2

Schakelspanning (max.): 440 V/AC

Schakelstroom (max.): 16 A

Max. schakelvermogen: 4000 VA

Lucht-/kruipafstand (spoel/contact): 10 mm

Aansluiting: Soldeerpennen

Min. temperatuur: -40 °C

Max. temperatuur: +105 °C

: 28.8 mm

Breedte: 12.5 mm

Hoogte: 15.7 mm

Afm.: (l x b x h) 28.8 x 12.5 x 15.7 mm

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 504849 Panasonic ALZ22F24 = ALZ52F24 Printrelais 24 V/DC 16 A 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 504849 Panasonic ALZ22F24 = ALZ52F24 Printrelais 24 V/DC 16 A 1x NO 1 stuk(s)

Omschrijving

Plat vermogensrelais met zeer hoge piekspanningsbestendigheid en hoog lucht- en kruipstroomtraject met geringe vermogensopname. Toepassing: huishoudelijke apparatuur, consumentenelektronica, TV/CATV, bruingoed, kantoorapparatuur, industrie en automatiseringsechniek.
