PCE Instruments FM200-SU-SE-65-300 Sluitkrachtmeter 0 - 300 N ISO
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Aantal
Totaal (€ 1.342,98 / Stuk)
€ 1.342,98
excl. btw
Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Highlights & Details

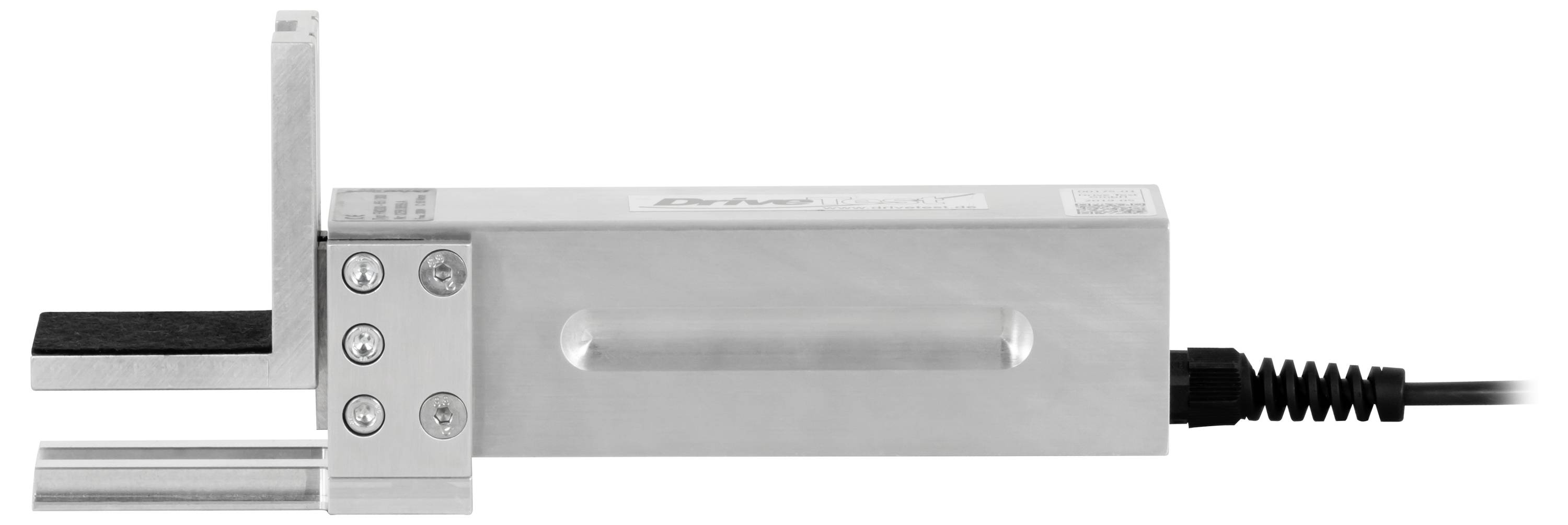

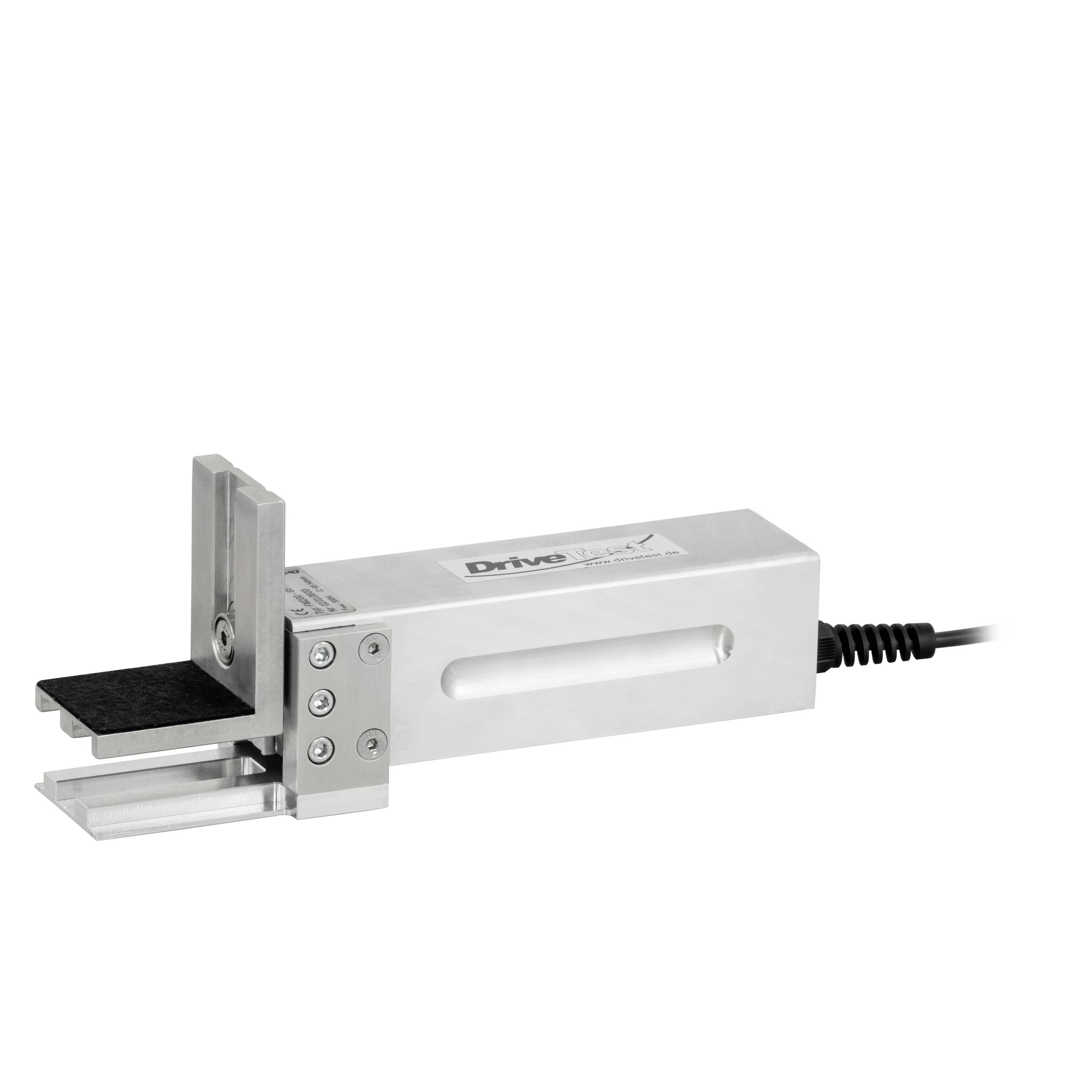

Dynamometer DriveTest FM200
- Dynathermometer
- Sluitkrachtmeetsysteem voor schuifdaken, ramen en achterkleppen
- Ondersteuning van relevante normen 2000/4 EG US Standard FMVSS 118
- Nauwkeurige metingen door wrijvingsvrije geleiding en platformweegcel
- Robuuste uitvoering
- Eenvoudig in gebruik met één knop of op afstand bediend via Microsoft ® DLL
- Interface of National Instruments LabVIEW-bibliotheek
- Complete leveringsomvang inclusief hoogwaardige transportkoffer en software
- Professionele, uitgebreide PCsoftware PinchPilot
- Uitgebreide gebruikersondersteuning Kalibratieservice normverandering-service garandeert de
- Toepassing van de nieuwste normregistratie
- Flexibele aanpassing mogelijk door een verscheidenheid aan leverbare krachtleidingen
- Klantspecifieke aanpassingen ook verkrijgbaar via DriveTest
Technische specificaties
- FM 200
- Meetbereik tot 300 N
- Nauwkeurigheid +/ 3 N of 3% van de meetwaarde
- Stijfheid 65 N/mm
- Spleetbreedte minimaal 4 mm
- Oppervlak 50 x 50 mm
- Meetprincipe DMSmeenemer
- Afmetingen 240 x 85 x 60 mm
- Gewicht 13 kg
- Weergaveapparaat SEB2
- Datalogger met LCDdisplay en LEDstatusweergaven bedieningstoets serieel
- Interface
- Optioneel PCgestuurde meting
- 9 V batterijvoeding
- Real-time klok
- Geheugen voor 100 metingen
- Sensor en PCinterface
- Weergave van de piekwaarde en weergave van de effectieve kracht
- Beoordelingsweergave i O/n i O
- PCAnalysesoftware PinchPilot (uitgebreide beschrijving in de accessoire)
- MEERTALIG (DE EN IT FR ES)
- Grafische weergave van het krachtverloop
- Berekening van belangrijke parameters
- Beoordeling volgens verschillende richtlijnen (normen)
- Mogelijkheid om eigen richtlijnen in te voeren
- Protocolafdruk
- Gegevensexport (Excel CSV PDF)
- Systeemvereisten software PinchPilot (zie tab software/app)
- Soortnaam
Sluitkrachtmeter
- Weergave
LCD
- Meetbereik kracht (max.)
300 N
ISO
- Voedingsspanning
9 V/DC
- Afm.
(l x b x h) 240 x 85 x 60 mm
- Gewicht
1300 g
- Resolutie (kracht)
1 N
- Basisnauwkeurigheid (±) %
3 %
- Meetbereik kracht
0 - 300 N
- Meetbereik kracht (min.)
0 N
- Meetfrequentie
250 Hz
- Breedte
85 mm
- Hoogte
60 mm
240 mm
- Interfaces
RS-232C
USB
Serieel
USB 2.0 bus B
USB 2.0 stekker B
USB 2.0 stekker A
4-aderig
USB 2.0 stekker intern 4-polig
1x RS485
1x USB 2.0 Device
Meer tonen
Documenten en downloads
Datablad
Datablad 2813716 PCE Instruments FM200-SU-SE-65-300 Sluitkrachtmeter 0 - 300 N ISO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813716 PCE Instruments FM200-SU-SE-65-300 Sluitkrachtmeter 0 - 300 N ISO
Omschrijving

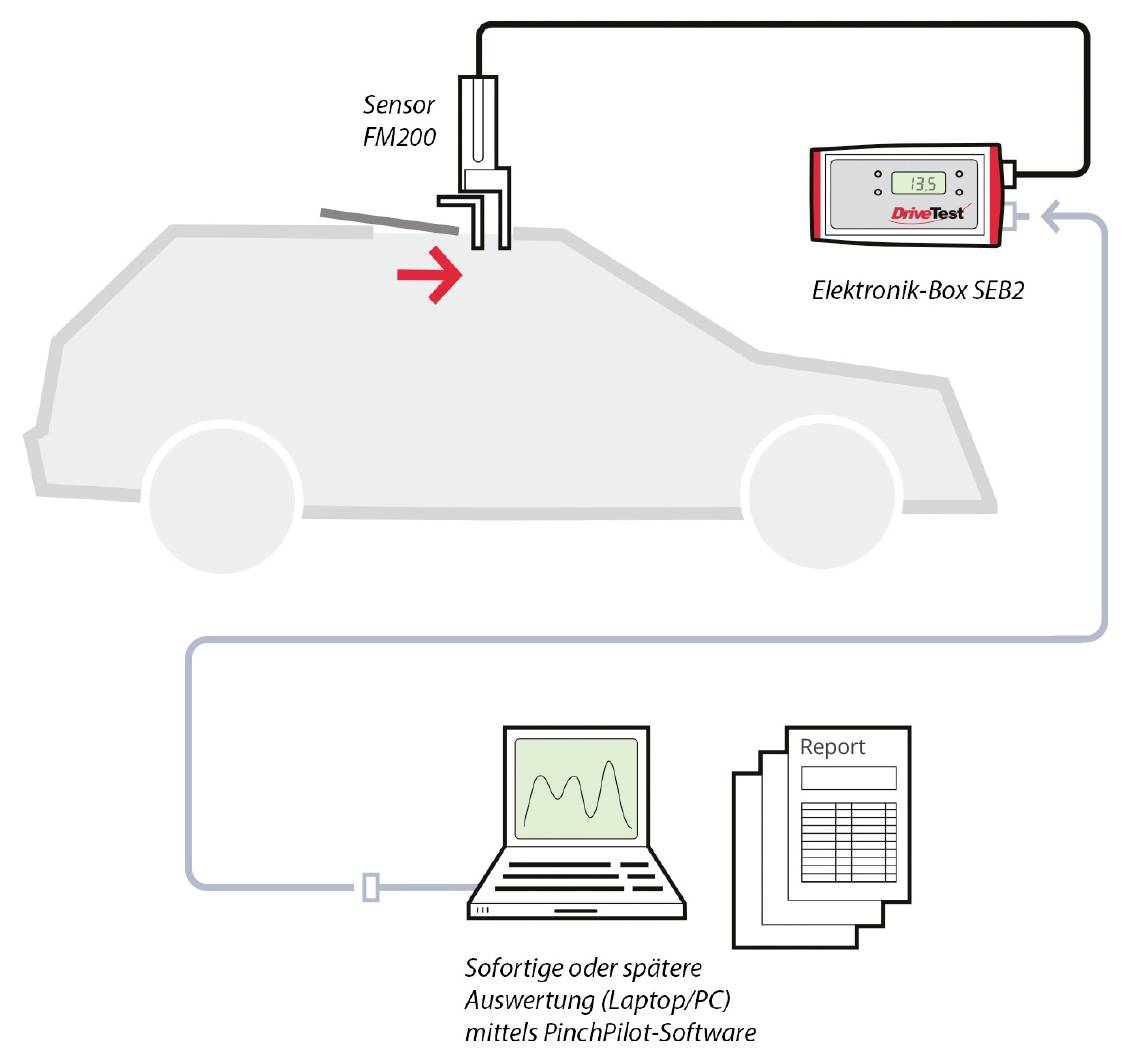

De dynamometer is een elektronische sluitkrachtmeter voor elektrisch bediende ramen, schuifdaken en achterkleppen in het autogebied. Typische toepassingsgebieden zijn testen en produceren in de auto-industrie. Ook bij technische bewakingsinstellingen wordt het steeds vaker toegepast. De compromisloze constructie combineert precisie met praktische robuustheid en zorgt voor nauwkeurige meetwaarden, ook na jarenlang gebruik in een ruwe omgeving.
Bij meetopdrachten in de proef en in de productie is een snelle en eenvoudige uitvoering van groot belang. DriveTest heeft hiervoor een software ontwikkeld die het verloop van de metingen en de inspanning voor de documentatie drastisch vermindert. Met enkele bedieningsstappen kunnen de metingen in een PC worden geladen, geanalyseerd, geëxporteerd en gedocumenteerd. Voor de integratie in een geautomatiseerde testprocedure stellen wij geschikte interfaces (bijv. Microsoft ® DLL of National Instruments ® LabVIEW) beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
Bij meetopdrachten in de proef en in de productie is een snelle en eenvoudige uitvoering van groot belang. DriveTest heeft hiervoor een software ontwikkeld die het verloop van de metingen en de inspanning voor de documentatie drastisch vermindert. Met enkele bedieningsstappen kunnen de metingen in een PC worden geladen, geanalyseerd, geëxporteerd en gedocumenteerd. Voor de integratie in een geautomatiseerde testprocedure stellen wij geschikte interfaces (bijv. Microsoft ® DLL of National Instruments ® LabVIEW) beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Ondersteuning van relevante standaarden 2000/4 EG US Standard FMVSS 118 nauwkeurige metingen door wrijvingsvrije geleiding en platformweegcel robuuste uitvoering eenvoudig in gebruik met één toets of op afstand bediend via Microsoft ® DLL interface of National Instruments ® LabVIEW bibliotheek complete levering inclusief hoogwaardige transportkoffer en software professionele uitgebreide PCsoftware PinchPilot uitgebreide gebruikersondersteuning Kalibratieservice normverandering garandeert de toepassing van de nieuwste normfitting flexibele aanpassing door een groot aantal leverbare krachtleidingen klantspecifieke aanpassingen ook van DriveTest verkrijgbaar
Omvang van de levering
- 1x dynamometer FM200-SU-SE-65-300
- 1 x aparte meetwaarde-detectiemodule (weergaveapparaat SEB2) met LCD-display, LED-weergave, folietoets en seriële interface
- 1x 9V-batterij (blok)
- 1 x transportkoffer met schuimstof inlegstuk voor de complete levering
- 1x PC-verbindingskabel (USB)
- 1 x USB-datastick met PC-analysesoftware PinchPilot en documentatie
- 1x gebruiksaanwijzing
- 1x ISO-kalibratiecertificaat
