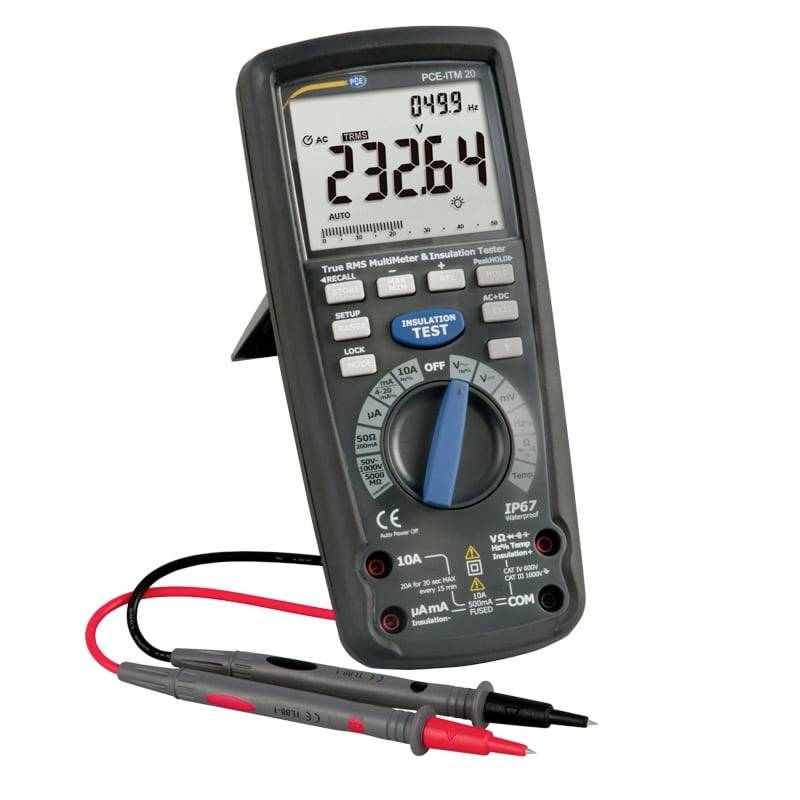

Digitale multimeter met meetsnoeren die een aflezding van 232.64 en 049.9 Hz bovenaan weergeven, ingesteld op een meetmodus op de schaal.

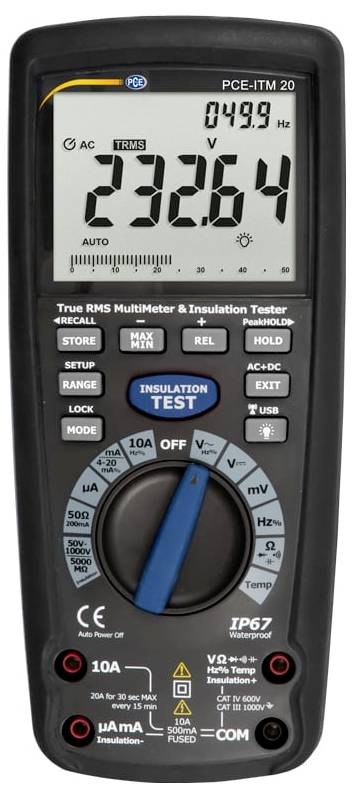

Handheld digitale multimeter en isolatietester met weergave van 232.64 V AC en 49.9 Hz, met centrale selectieschijf en testtoetsen.

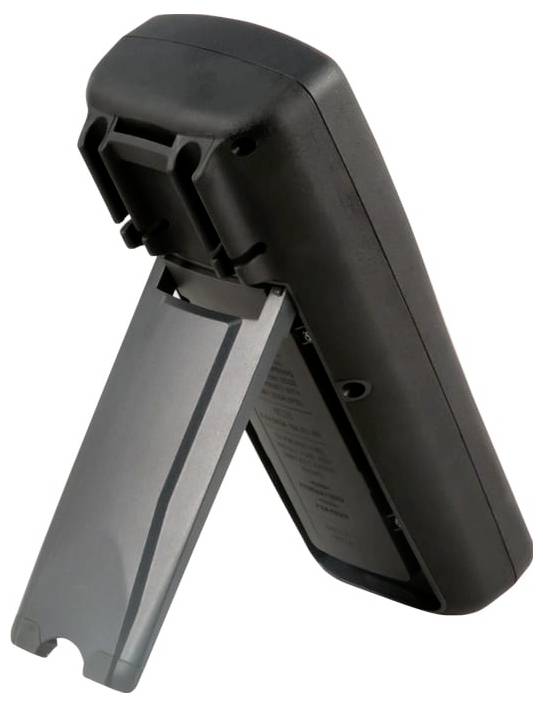

Zwart elektronisch apparaat met een opvouwbare grijze standaard, van achteren getoond op een witte achtergrond.

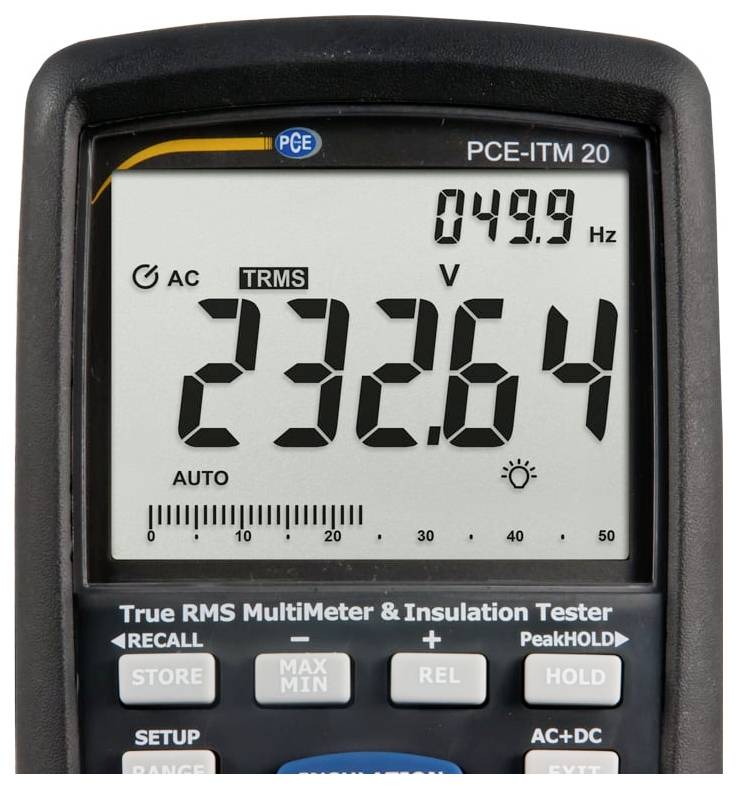

Digitale multimetermeter met weergave van AC werkelijke RMS-spanning van 232,64 V en frequentie van 49,9 Hz.

Monteur in blauwe overalls gebruikt een testlamp en probe om bedrading onder een voertuig op een hefbrug te inspecteren.

Een monteur werkt onder een auto op een hefbrug, controleert de elektronica met een diagnosegereedschap in een werkplaats.

1/6

Datasheet (PDF)

Leverbaar vr. 9 okt.

37 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 338,02 / Stuk)

€ 338,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Multimeter PCE-ITM 20

Meetcategorie: Meetcategorie (LoV): CAT IV 600 V
Meetbereik V/AC: - , V/DC: -
Basisnauwkeurigheid (±) %: 1 %
Multimeterkenmerk: Waterbestendig (IP67)

Technische specificaties

Isolatietester testspanning / teststroom
meetbereik
resolutie
nauwkeurigheid
50 V 1 mA bij 50 kΩ
0,01... 5 MΩ
0,0001 MΩ
± (4% + 20 digit)
5... 50 MΩ
0,001 MΩ
± (4% + 20 digit)
50... 500 MΩ
0,01 MΩ
± (4% + 20 digit)
500... 1000 MΩ
0,1 MΩ niet gespecificeerd
125 V / 1 mA bij 125 kΩ
0,01... 5 MΩ
0,001 MΩ
± (2% + 20 digit)
5 50 MΩ
0,001 MΩ
± (2% + 20 digit)
50... 500 MΩ
0,01 MΩ
± (3% + 20 digit)
500 5000 MΩ
0,1 MΩ
± (4% + 20 digit)
250 V / 1 mA bij 250 kΩ
0,01... 5 MΩ
0,0001 MΩ
± (2% + 20 digit)
5... 50 MΩ
0,001 MΩ
± (2% + 20 digit)
50... 500 MΩ
0,01 MΩ
± (3% + 20 digit)
500... 5000 MΩ
0,1 MΩ
± (4% + 20 digit)
500 V / 1 mA bij 500 kΩ
0,01... 5 MΩ
0,0001 MΩ
± (2% + 20 digit)
5... 50 MΩ
0,001 MΩ
± (2% + 20 digit)
50... 500 MΩ
0,01 MΩ
± (3% + 20 digit)
500... 5000 MΩ
0,1 MΩ
± (4% + 20 digit)
1000 V / 1 mA bij 1000 kΩ
0,01... 5 MΩ
0,0001 MΩ
± (2% + 20 digit)
5... 50 MΩ
0,001 MΩ
± (2% + 20 digit)
50... 500 MΩ
0,01 MΩ
± (3% + 20 digit)
500... 5000 MΩ
0,1 MΩ
± (4% + 20 digit)
Kortsluitstroom< 1,5 mA
Multimeter
meetbereik resolutie nauwkeurigheid meetgrootte
50 mV 0,001 mV ± (0,06%+ 20 digit)
gelijkspanning
500 mV 0,01 mV ± (0,06%+ 6 digit) 5 V 0,0001 V ± (0,06%+ 4 digit) 50 V 0,001 V ± (0,06%+ 4 digit) 500 V 0,01 V ± (0,06%+ 4 digit) 1000 V 0,1 V ± (0,1%+ 3 digit)
Wisselspanning
50 mV 0,001 mV ± (1% + 50 digit) AC + DC 500 mV 0,01 mV ± (1% + 50 digit) 50 1000 Hz 5 V 0,0001 V ± (1% + 30 digit) 50 V 0,001 V ± (1% + 30 digit) 500 V 0,01 V ± (1% + 30 digit) 1000 V 0,1 V ± (1% + 30 digit) De aangegeven nauwkeurigheid heeft bij wisselspanning betrekking op 5... 100% van het meetbereik
Gelijkstroom meetbereik resolutie nauwkeurigheid
500 μA 0,01 μA ± (0,5% + 3 digit) 5000 μA 0,1 μA ± (0,5% + 3 digit) 50 mA 0,001 mA ± (0,5% + 3 digit) 500 mA 0,01 A ± (0,5% + 3 digit) 10 A 0,001 A ± (0,5% + 3 digit)
Wisselstroom 500 μA 0,01 μA ± (1% + 30 digit) AC + DC 5000 μA 0,1 μA ± (1% + 30 digit) 50 1000 Hz 50 mA 0,001 mA ± (1% + 30 digit) 500 mA 0,01 A ± (1% + 30 digit) 10 A 0,001 A ± (1% + 30 digit) De aangegeven nauwkeurigheid heeft bij wisselstroom betrekking op 5... 100% van het meetbereik
Weerstand meetbereik resolutie nauwkeurigheid
50 Ω 0,01 Ω ± (0,2% + 20 digit) 500 Ω 0,1 Ω ± (0,1% + 10 digit) 5 kΩ 0,0001 kΩ ± (0,1% + 3 digit) 50 kΩ 0,001 kΩ ± (0,1% + 3 digit) 500 kΩ 0,01 kΩ ± (0,1% + 3 digit) 5 MΩ 0,001 MΩ ± (1% + 10 digit) 50 M Ω 0,001 MΩ ± (1,5% + 50 digit)
Capaciteit 50 NF 0,001 NF ± (1,5% + 50 digit) 50 NF 0,01nF ± (1,5% + 10 digit) 500 NF 0,1 NF ± (1,5% + 10 digit) 5 μF 0,001μF ± (1,5% + 5 digit) 50 μF 0,01 μF ± (1,5% + 5 digit) 500 μF 0,1 μF ± (1,5% + 5 digit) 5 MF 0,001 MF ± (3% + 30 digit) 10 MF 0,01 MF ± (3% + 30 digit)
Frequentie 50 Hz 0,001 Hz ± (0,02% + 3 digit) (elektronica) 500 Hz 0,01 Hz ± (0,02% + 3 digit) 5 kHz 0,0001 kHz ± (0,02% + 3 digit) 50 kHz 0,001 kHz ± (0,02% + 3 digit) 500 kHz 0,01 kHz ± (0,02 % + 3 digit) 5 MHz 0,0001 MHz ± (0,02 % + 3 digit) 50 MHz 0,001 MHz ± (0,02 % + 3 digit) 100 MHz 0,01 MHz niet gespecificeerd
Gevoeligheid: 0,8 V RMS min @ 20%... 80% Duty Cylce< 100 kHz 5 V RMS min @ 20%... 80% > 100 kHz
Meetbereik resolutie nauwkeurigheid frequentie (elektra)
40 Hz... 10 kHz 0,01 1 Hz... ± (0,1 %) 0,001 kHz
Duty cycle 0,1... 99,9% 0,01% ± (1,2% + 2 digit)
pulsbreedte 100 μS... 100 ms frequentie: 5 Hz... 150 kHz
temperatuurduur - 58... 2462 °F 0,1 °F ± (0,5 % + 7 °F) type K
thermo-element -50... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4... 20 mA% -25... 125% 0,01% ± 50 digit
weerstand 50 Ω bereik 50 Ω 0,001 Ω ± (1% + 20 digit) 500 Ω 0,01 Ω ± (1% + 20 digit) Nullastspanning: 5 V
overbelastingsbeveiliging 250 V. Algemeen via de isolatiemultimeter
Geheugen 9999 opslagpunten
behuizing dubbele behuizing, IP67 (water- en stofdicht)
valtest 2 m
diodetest
teststroom 0,9 mA
Nullastspanning 2,8 mA
doorgangstest
akoestisch signaal bij weerstand< 35 Ω / teststroom< 0,35 mA
piekwaardeherkenning herkenning herkenning > 1 ms
temperatuursensor thermo-element type K
ingangsimpedantie gelijkspanning: > 10 MΩ
Wisselspanning: > 9 MΩ AC-koppeling TRMS
bandbreedte wisselspanning 50 Hz... 1 kHz CREST
-factor< 3 bij 500 V < 1,5 bij 1000 V
display 50.000 digit LCD verlicht met staafdiagram
automatische uitschakeling na 15 minuten meetsnelheid / upgrade
display 10 Hz
voedingsspanning 6 x 1,5 V AA-batterij
zekeringen mA, μA: 0,5 A / 1000 V
keramische plink A: 10 A / 1000 V keramische plink
bedrijfscondities 5... 40 °C / max. 80 % Hrel
Opslagcondities -20 tot 60 °C / max. 80 % Hrel
Werkhoogte max. 2000 m
gewicht ca. 720 g
afmetingen 220 x 95 x 50 mm
veiligheid EN61010-1 IEC 61010-1 deel 2 (2001) CAT IV 600 V, CAT III 1000 V UL 61010-1 deel 2 (2004) CAN/CSA C22.2 No 6110-1 deel 2 (2004) UL 61010B-2-031 deel 1 (2003)

Soortnaam: Multimeter

: 0 µA

: 500 µA

Basisnauwkeurigheid (±) %: 1 %

Hoogte: 50 mm

Breedte: 95 mm

: 220 mm

Gewicht: 720 g

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT IV 600 V

Stroommeting: AC

Type: PCE-ITM 20

Weergave: Digitaal

Afm.: (l x b x h) 220 x 95 x 50 mm

Bijzonderheden: Waterbestendig (IP67)

Documenten en downloads

Datablad

Datablad 2452487 PCE Instruments PCE-ITM 20 Multimeter Digitaal Waterbestendig (IP67) CAT IV 600 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452487 PCE Instruments PCE-ITM 20 Multimeter Digitaal Waterbestendig (IP67) CAT IV 600 V

Omschrijving

Ampèremeter PCE-ITM 20 de isolatiemultimeter is een multimeter en isolatietester in één meetapparaat / testspanning tot 1000 V / groot LCD-display / temperatuurmeting / frequentiemeting / intern geheugen / CAT IV 600 V / IP67 deze isolatiemultimeter PCE-ITM 20 verbindt een veelzijdig uitgeruste isolatiemultimeter met een isolatietester. Naast de gebruikelijke meetgrootheden zoals spanning, stroom en weerstand is deze isolatiemultimeter ook uitgerust met een frequentie- en capaciteitsmeting. Via een meegeleverd thermo-element kan ook de temperatuurmeting worden uitgevoerd. De automatische bereikkeuze (autorange) maakt snel en veilig werken met de isolatiemultimeter mogelijk, terwijl het grote LCD-display met achtergrondverlichting een goede afleesbaarheid garandeert. Het hoogtepunt van deze isolatiemultimeter is de geïntegreerde isolatietester. Met testspanningen van maximaal 1000 V worden isolatieweerstanden van maximaal 5000 MΩ (5 GΩ) gemeten. Ook kan de isolatiemultimeter direct de PI- en DE DAR-waarde meten. Zo is het snel mogelijk met behulp van de isolatiemultimeter een uitspraak over de isolatiewaarde van de testing te doen. Bovendien heeft deze isolatiemultimeter een intern geheugen. Zo heeft u de mogelijkheid om de opgeslagen meetwaarden voor analyse achteraf op het display nog een keer op te roepen en af te schrijven.
