Highlights & Details

PCE Instruments microohmmeter PCE-MO 3001-ICA

4-ads meetmethode
Zes selecteerbare meetbereiken
Drie verschillende teststromen met overtemperatuurbeveiliging
Zekeringen op de ingangen tegen te hoge stromen
Groot LC-display
max. Stroom is 1 A.
Auto-hold en auto-off-functie
robuust en compact
Veiligheid EN 61010-1

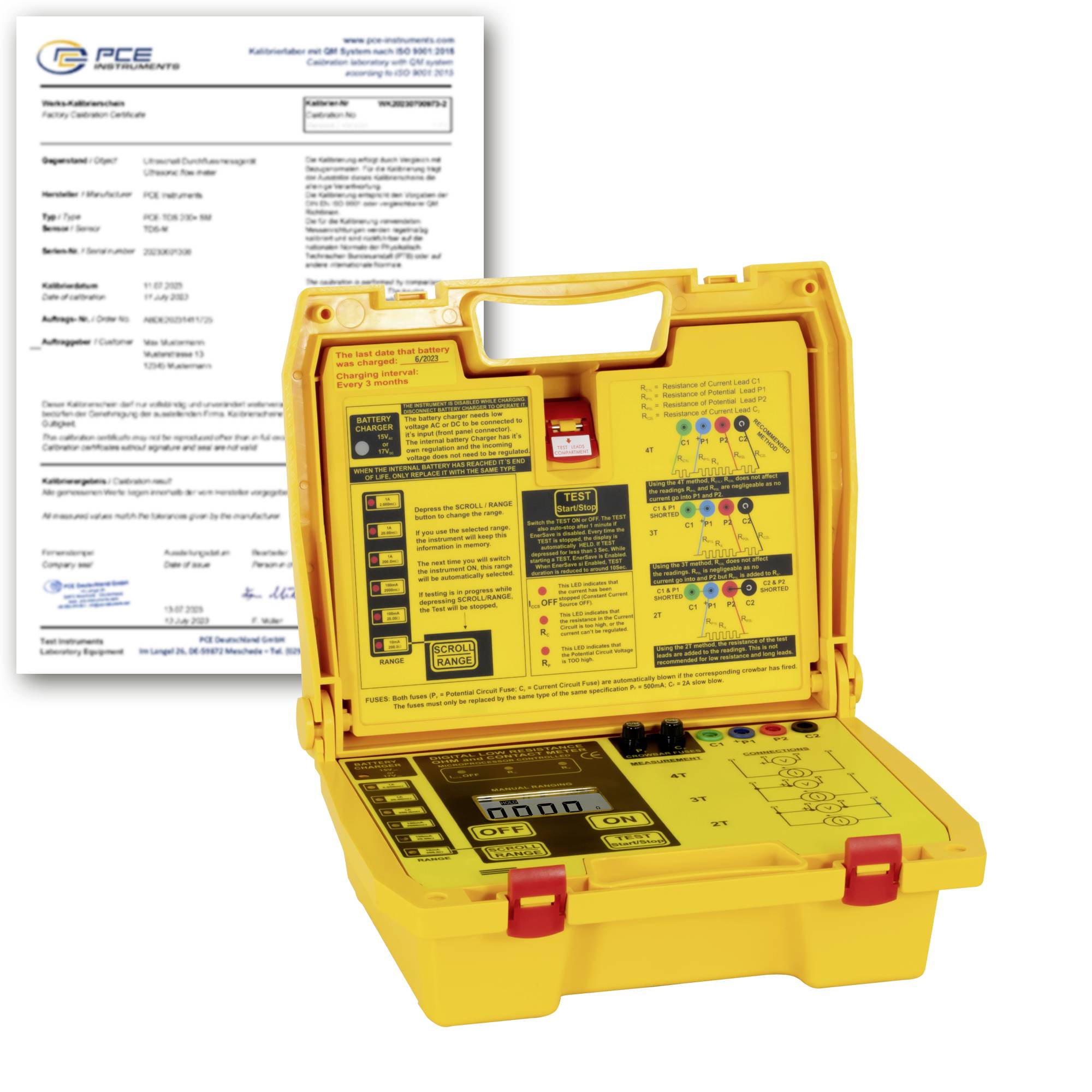

Incl. ISO-kalibratiecertificaat

Technische specificaties

Weerstand
Meetbereik 0 tot 2 mΩ
Resolutie 1 µΩ
Nauwkeurigheid ± 5 % van de meetwaarde +5 digits)
Weerstand
Meetbereik 0 tot 20 mΩ
Resolutie 10 µΩ
Nauwkeurigheid ± 4 % van de meetwaarde +4 digits)
Weerstand
Meetbereik 0 tot 200 mΩ
Resolutie 100 µΩ
Nauwkeurigheid ± 4 % van de meetwaarde +4 digits)
Weerstand
Meetbereik 0 tot 2000 mΩ
Resolutie 1 mΩ
Nauwkeurigheid ± (3% v-MW. +4 digits)
Weerstand
Meetbereik 0 Ω ... 20000 mΩ
Resolutie 10 mΩ
Nauwkeurigheid ± 2% van de meetwaarde +4 digits)
Weerstand
Meetbereik 0 Ω ... 200 mΩ
Resolutie 100 mΩ
Nauwkeurigheid ± 2% van de meetwaarde +4 digits)
Algemene technische gegevens
Scherm: LCD
Norm(en) en 61010-1
Reactietijd <1 s
Behuizing ABS (copolymeren van acrylonitril-butadieen-styreen)
Meetmethode 4- draads methode voor MΩ-meting, 3-draads methode, 2-draads methode
Teststroom 10 mA: Ω, 100 mA: 20 Ω / 2 Ω, 1 A: 200 mΩ / 20 mΩ / 2 mΩ, nauwkeurigheid: 200 mA: ± 1,5 %100 mA: ± 2,0 %1 A: ± 3,0 %
Zekering(en) stroom: 2A / 250 V, spanning: 500 mA / 250 V.
Menutaal Engels (US), Engels (GB)
Beschermingsklasse (apparaat): IP20
Voeding 12 V 2,3 Ah
Stekkertype geaarde stekker
Bedrijfsomstandigheden -15 ... 55 °C , 0 ... 80% RV
Opslagcondities -20 tot 70 °C , 0 ... 80% RV
Afmetingen ( L x b x h ) 330 x 260 x 160 mm
Gewicht 3800 g

Soortnaam: Ohmmeter

Meetfunctie: Weerstand
Doorgangsweerstand

: ISO

Meetbereik weerstand: 20 mΩ - 200 Ω

: IP20

Voedingsspanning: 250 V

Afm.: (l x b x h) 330 x 260 x 160 mm

Gewicht: 3.8 kg

Weergave: Digitaal (LCD)

Isolatieweerstand (max.): 200 Ω

Kalibreerservice: Incl. ISO-kalibratiecertificaat

Breedte: 260 mm

Hoogte: 160 mm

: 330 mm

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 3812634 PCE Instruments PCE-MO 3001-ICA Ohmmeter Kalibratie (ISO) 200 Ω

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812634 PCE Instruments PCE-MO 3001-ICA Ohmmeter Kalibratie (ISO) 200 Ω

Omschrijving

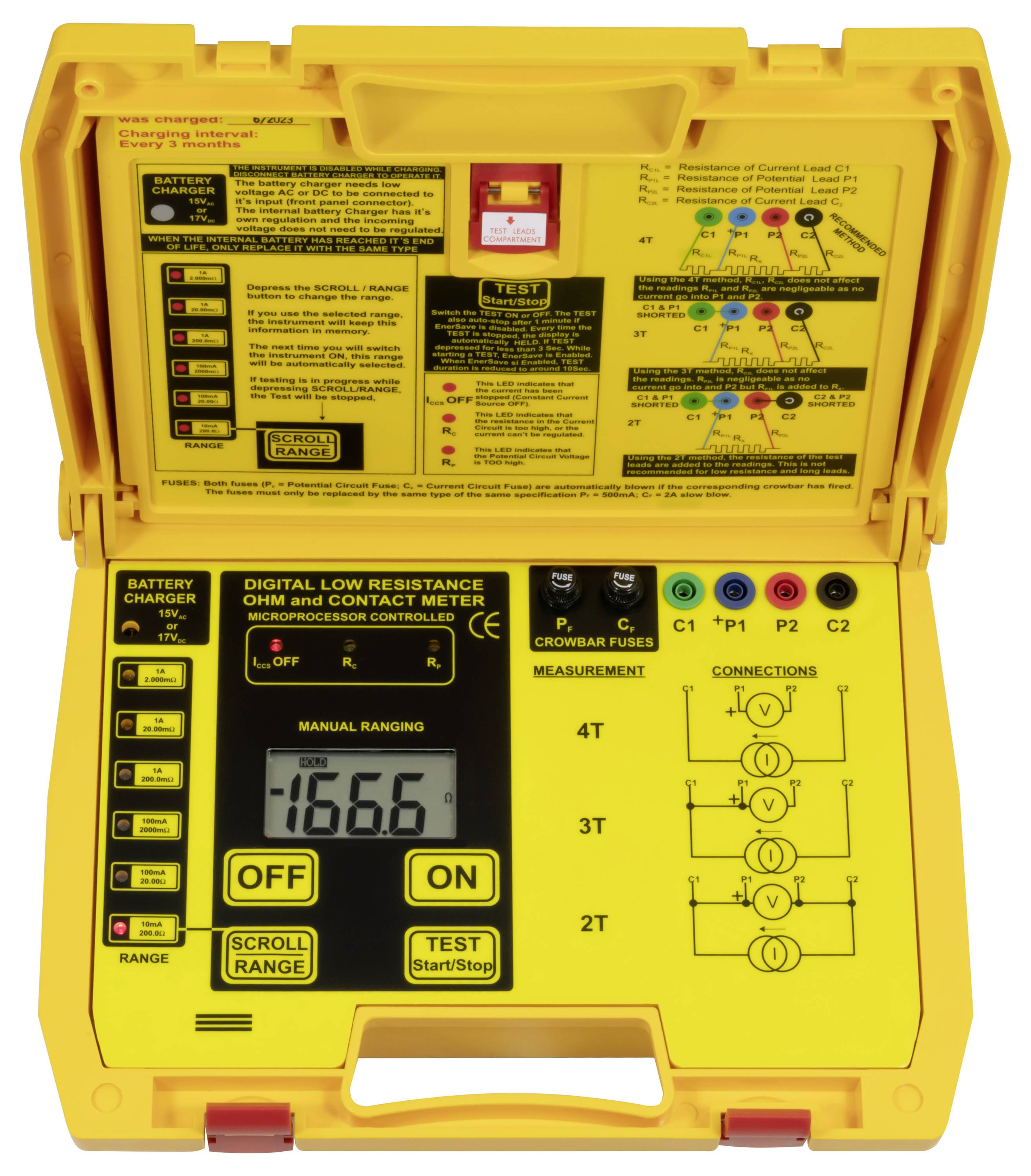

De microweerstandsmeter is ontworpen voor het meten van de weerstand op zeer lage gebieden. Deze microohmeter gebruikt de 4-draads meetmethode om meetfouten door de meetkabels uit te sluiten. Via twee meetkabels laat dit apparaat met behulp van een constante stroombron een stabiele stroom door het testobject stromen. Over twee andere leidingen wordt de spanningsdaling gemeten.

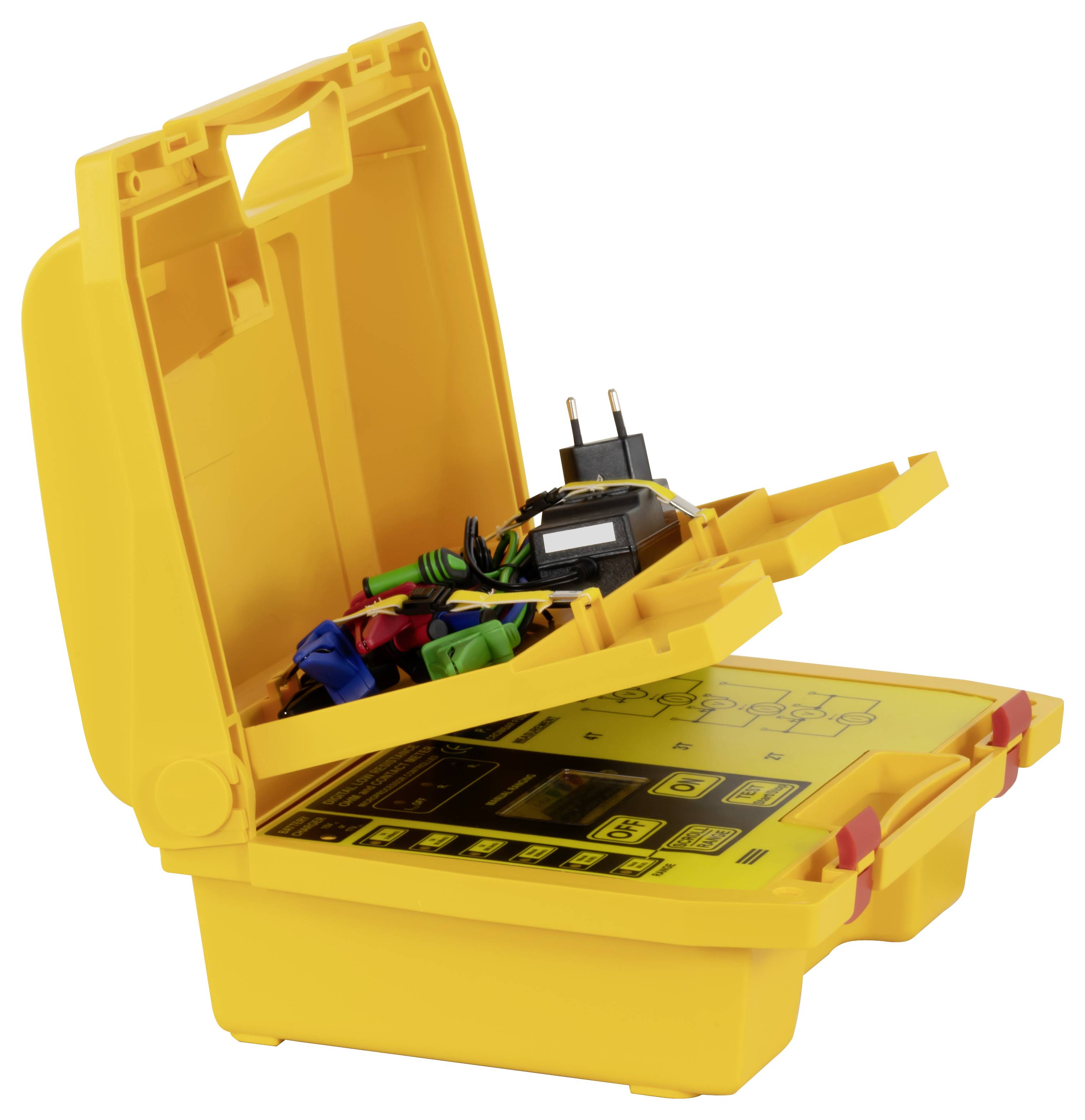

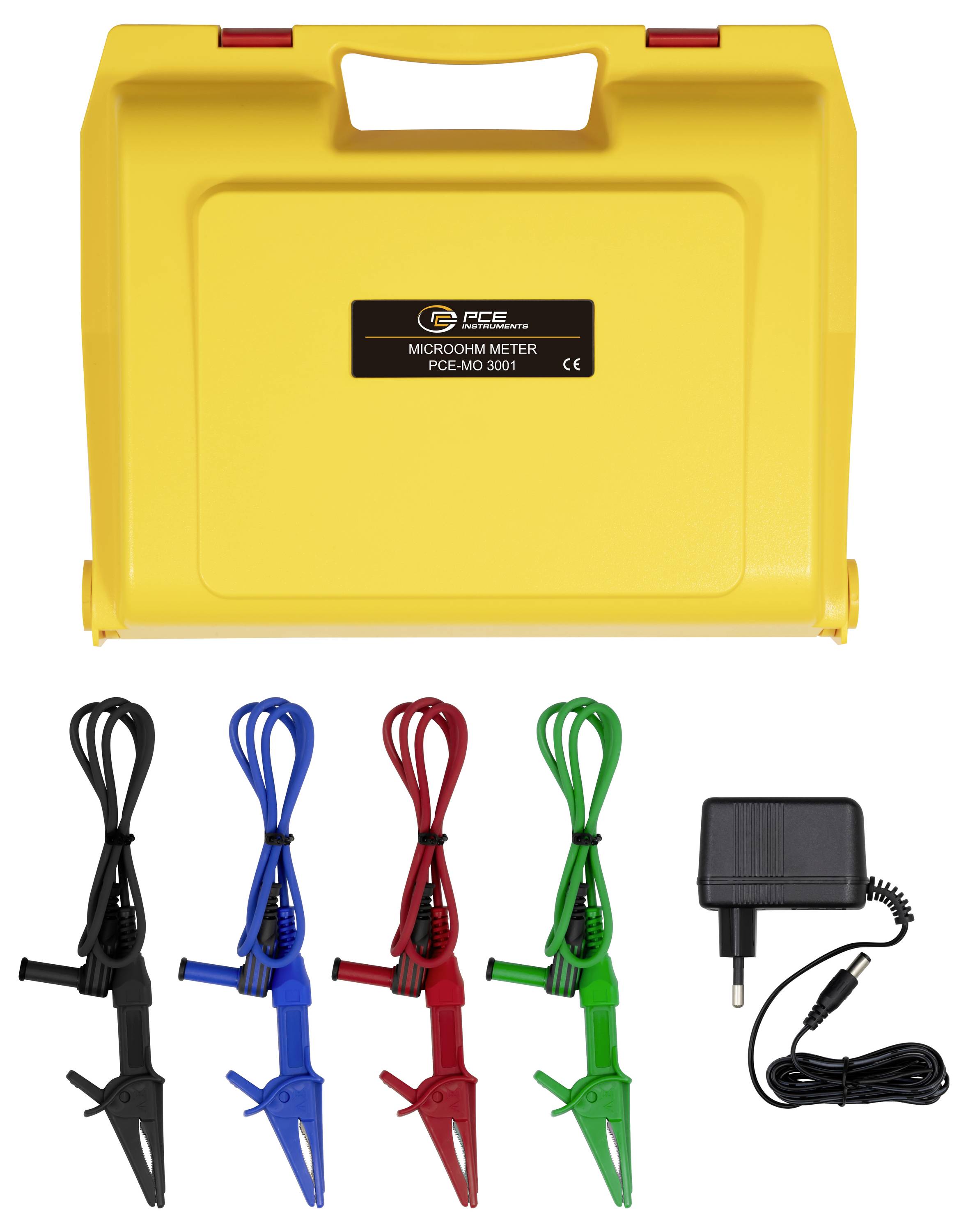

Omdat deze microohmeter zes verschillende meetbereiken met drie verschillende meetstromen ter beschikking stelt, kunnen via een breed meetbereik nauwkeurige resultaten worden verkregen. Dankzij een meetstroom van maximaal 1 ampère worden ook zeer lage weerstanden nauwkeurig bepaald. De als draagkoffer uitgevoerde en met een interne accu uitgeruste microhouder is voor mobiel gebruik goed geschikt. De meetkabels zijn met in de koffer ondergebracht, WAS het transport vereenvoudigt. Andere voordelen van dit meetsysteem zijn een groot LCD-scherm en grote toetsen, WAS zorgt voor een eenvoudig, snel en vooral veilig gebruik van dit meetsysteem. Een interne veiligheidsschakeling voorkomt oververhitting van de microhouder.

Typische toepassingsgebieden van de microweerstandsmeter zijn bijv. meting van de spoelweerstand op spoelen en dynamo's, evenals de contactweerstand van schakelaars en relais, maar ook doorgangstests op ringbussystemen. De microohmmeter wordt altijd in de fabriek gekaliseerd. Via optionele accessoires kan het meetapparaat echter ook in het laboratorium gekalibreerd en conform ISO met een certificaat uitgerust worden.
