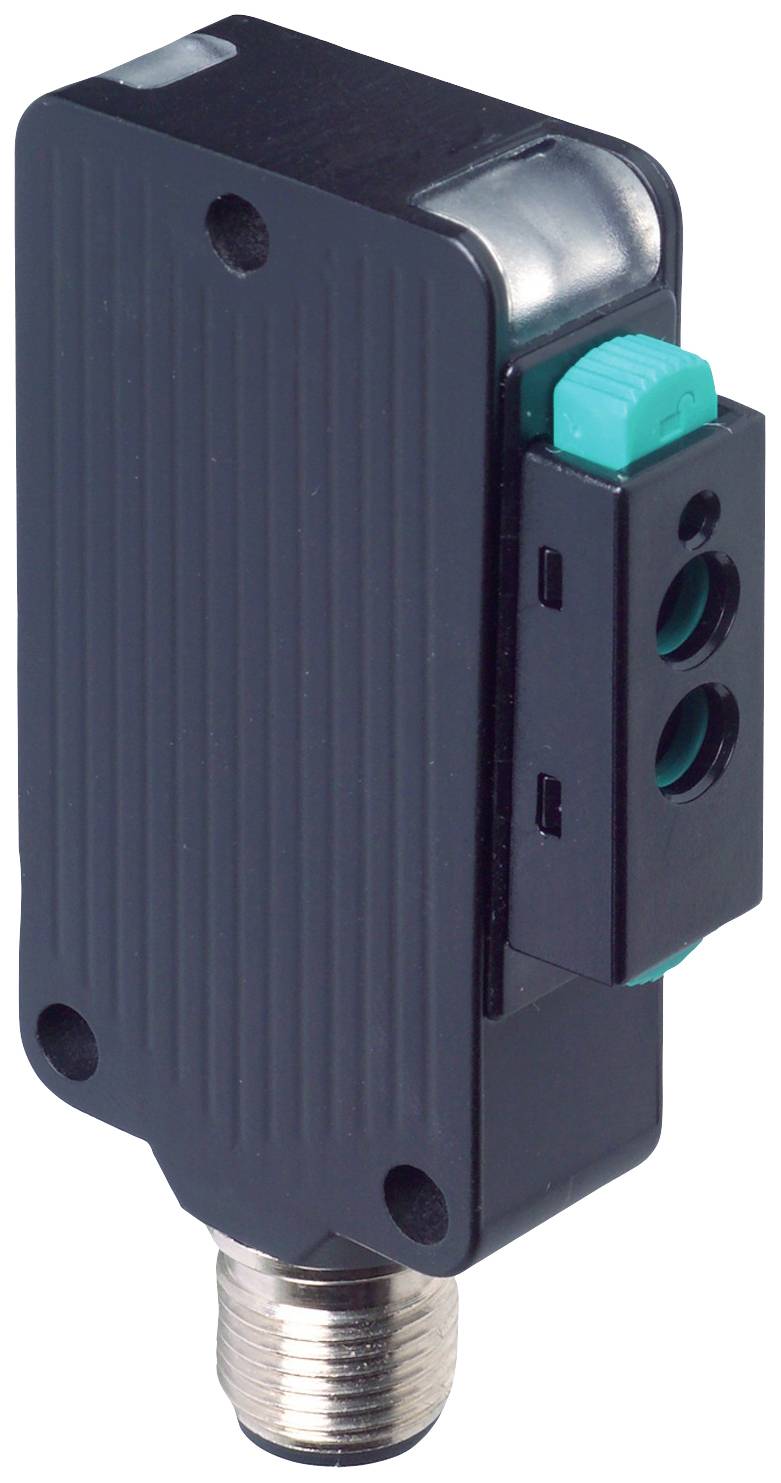

Pepperl+Fuchs 249782 MLV41-LL-RT/92/136 Glasvezelsensor 1 stuk(s) (l x b x h) 13.6 x 31 x 56.5 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Glasvezelsensor
Min. voedingsspanning
10 V/DC
Max. voedingsspanning
30 V/DC
Type
MLV41-LL-RT/92/136
Inhoud
1 stuk(s)
Datasheet (PDF)
Aantal
Totaal (€ 285,12 / Stuk)
€ 285,12
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Glasvezelsensor
- Type
MLV41-LL-RT/92/136
- Inhoud
1 stuk(s)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Schakelspanning (max.)
30 V/DC
- Schakelstroom (max.)
100 mA
- Aansluiting
M12-stekker
IP67
13.6 mm
- Breedte
31 mm
- Hoogte
56.5 mm
- Afm.
(l x b x h) 13.6 x 31 x 56.5 mm
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2627636 Pepperl+Fuchs 249782 MLV41-LL-RT/92/136 Glasvezelsensor 1 stuk(s) (l x b x h) 13.6 x 31 x 56.5 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2627636 Pepperl+Fuchs 249782 MLV41-LL-RT/92/136 Glasvezelsensor 1 stuk(s) (l x b x h) 13.6 x 31 x 56.5 mm
Omschrijving
Sonde: Op zwart (6%): Tot 36 mm op Kodak wit, reflectiegraad 90%: Tot 120 mm met lichtgeleider LLR 04-1,6-0,5-WC3, lichtzender: LED, lichtsoort: Rood, wissellicht, 660 nm, Signaaluitgang: 2 uitgangen voor de tegenstander, antivalent, kortsluitvast, beveiligd tegen ompoling, schakeltype: licht-/donkerschakelend omschakelbaar de in de paragraaf „elektrische aansluiting” vermelde schakelwijzen gelden voor H/D-omschakelaar in stand „D” (dark-switch), aansluiting: Apparaatstekker M12 x 1, 4-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: Op zwart (6%): Tot 36 mm | op Kodak wit, reflectiegraad 90%: Tot 120 mm | met lichtgeleider LLR 04-1,6-0,5-WC3
- instelbereik: 0... 120 mm op
- Kodak wit, reflectiegraad 90 % referentieobject: 100 mm x 100 mm op Kodak wit, reflectiegraad 90 %
- lichtzender: LED
- -lichtsoort: Rood, wissellicht, 660 nmkenmerken functionele veiligheid
- MTTFd: 770 a
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- Power-indicatie: LED groen, statisch lichtgevend Power on, onderspanningsindicatie: LED groen pulserend (ca. 0,8 Hz), kortsluiting: LED groen knipperend (ca. 4 Hz)
- functieaanduiding: LED geel, brandt bij belichte ontvanger; knippert
- bij onderschrijding van de functiereserve bedieningselementen: Gevoeligheidsregelaar, licht-/donkerschakelaarelektrische gegevens
- voedingsspanning: 10... 30 V DC
- -rimpel: Max. 10%
- nullaststroom: Max. 40 mAuitgang
- schakelwijze: licht-/donkerschakelend omschakelbaar | de in de paragraaf „elektrische aansluiting” vermelde schakelwijzen gelden voor H/D-omschakelaar in stand „D” (dark-switch)
- signaaluitgang: 2 tegengesteld-schakeluitgangen, antivalent, kortsluitvast, tegen Polen beveiligde
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA
- spanningsval: ≤ 2,5 V DC
- schakelfrequentie: 1000 Hz
- reactietijd: 0,5 msconformiteit
- productnorm: En 60947-5-2goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- beschermingsklasse: II, nominale spanning ≤ 50 V AC bij verontreinigingsgraad 1-2 conform IEC 60664-1 functionele isolatie conform DIN en 50178
- UL-goedkeuring: CULus listed 57M3 (alleen in combinatie met UL Class 2 voedingsspanning; type 1 enclosure)
- CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F)
- opslagtemperatuur: -40... 75 °C (-40... 167 °F)mechanische gegevens
- breedte behuizing: 31 mm
- hoogte behuizing: 56,5 mm
- diepte behuizing: 13,6 mm
- glasvezeladapter: 04
- beschermingsklasse: IP67
- aansluiting: Apparaatstekker M12 x 1, 4-polig
- materiaal
- Behuizing: Aluminium, Delta-Seal coating
- Lichtuitgang: Lichtgeleideraansluiting
- Stekker: Metaal
- massa: 50 g.
