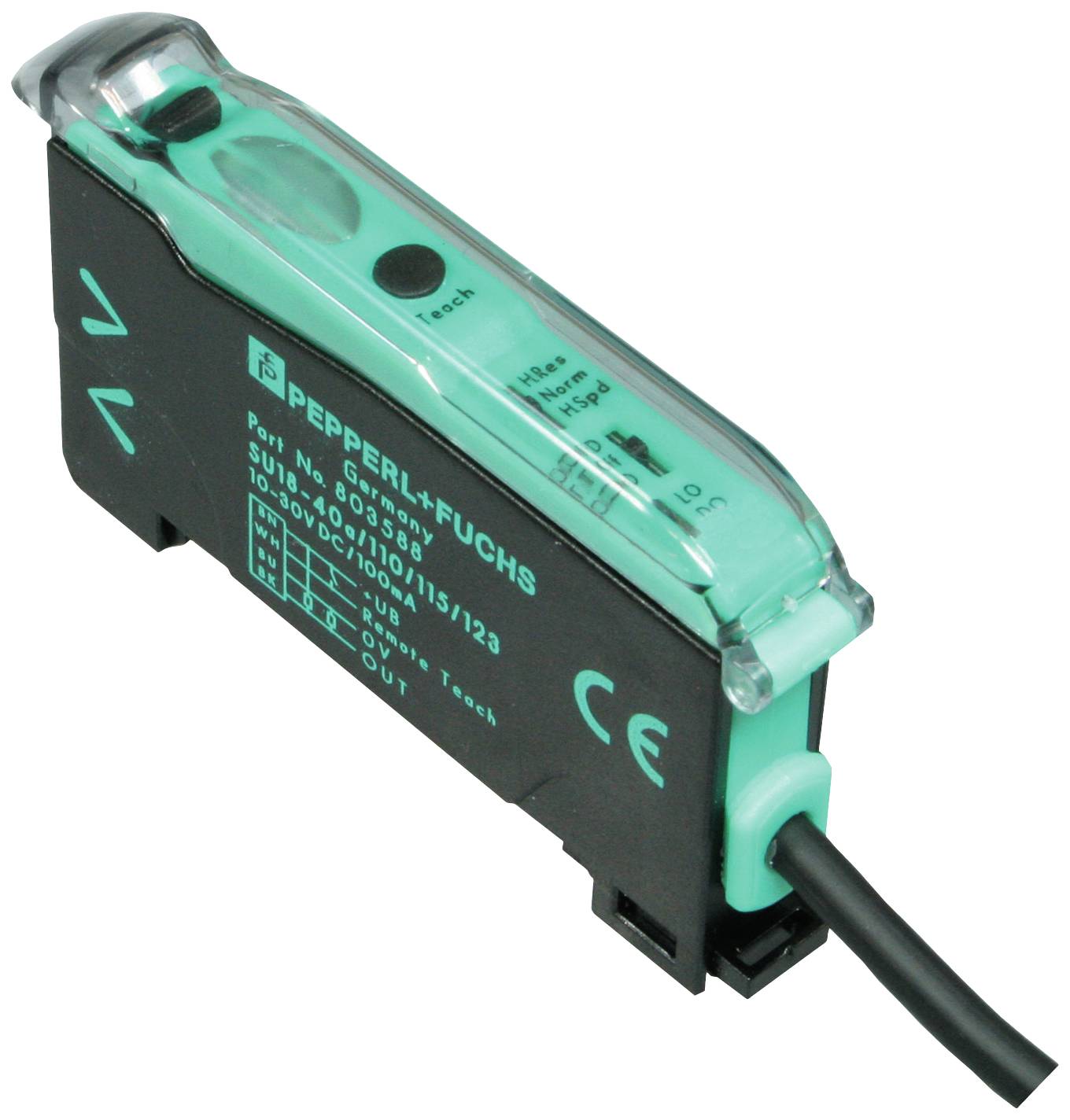

Pepperl+Fuchs 803586 SU18-40a/110/115/126a Glasvezelsensor 1 stuk(s) (l x b x h) 62.3 x 9 x 34.5 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Glasvezelsensor
Min. voedingsspanning
10 V/DC
Max. voedingsspanning
30 V/DC
Type
SU18-40a/110/115/126a
Inhoud
1 stuk(s)
Datasheet (PDF)
Aantal
Totaal (€ 165,28 / Stuk)
€ 165,28
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Glasvezelsensor
- Type
SU18-40a/110/115/126a
- Inhoud
1 stuk(s)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Schakelspanning (max.)
30 V/DC
- Schakelstroom (max.)
100 mA
- Aansluiting
Kabel, open einde
IP50
62.3 mm
- Breedte
9 mm
- Hoogte
34.5 mm
- Afm.
(l x b x h) 62.3 x 9 x 34.5 mm
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Glasvezelsensor 1 stuk(s) (l x b x h) 62.3 x 9 x 34.5 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Glasvezelsensor 1 stuk(s) (l x b x h) 62.3 x 9 x 34.5 mm
Omschrijving
Aftastbereik: Tot 150 mm (KLR-C02-2,2-2,0-K146), lichtzender: LED, lichtsoort: Rood, wissellicht, 660 nm, Signaaluitgang: 1 uitgang voor de tegenstander NPN/PNP, kortsluitvast, schakeltype: licht-/donkerschakelend, omschakelbaar, aansluiting: 2 m kabel, 4 x 0,14 mm2, PVC, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -10... 55 °C (14 tot 131 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: Tot 150 mm
- (KLR-C02-2,2-2,0-K146) bereik: Tot 450 mm (KLE-C01-2,2-2,0-K116)
- lichtzender: LED
- -lichttype: Rood, wissellicht, 660 nm
- externe lichtgrens: 10.000 luxkenmerken functionele veiligheid
- MTTFd: 690 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- Power-indicatie: LED groen, statisch lichtgevend Power on, onderspanningsindicatie: LED groen pulserend (ca. 0,8 Hz), kortsluiting: LED groen knipperend (ca. 4 Hz)
- functieaanduiding: LED geel: Statisch lichtgevende schakeltoestand, knippert
- bij onderschrijding van de functiereserve bedieningselementen: Teach-in-toets | schuifschakelaar 2 posities: Licht-/donkerschakelend | schuifschakelaar 3 posities: Tijdfuncties - timer uit, aantrekvertraging 40 ms, afvalvertraging 40 ms | schuifschakelaar 3 posities: Bedrijfsmodus - normaal, hoge schakelsnelheid, hoge resolutieelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: 10%
- nullaststroom: ≤ 30 mAuitgang
- voorvaluitgang: 1 tegenschakeluitgang NPN/PNP, kortsluitvast
- schakeltype: licht-/donkerschakelend, omschakelbaar
- signaaluitgang: 1 tegenschakeluitgang NPN/PNP, kortsluitvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- : ≤ 2 V DC bij 100 mA; ≤ 0,7 V bij 10 mA
- schakelfrequentie: Standaard modus: 3 kHz, High Speed modus: 6 kHz, hoge resolutie: 500 Hz
- reactietijd: Standaard modus: 160 micros, High Speed modus: 80 micros, hoge resolutie: 1 ms
- herhalingsnauwkeurigheid: ≤ 0,5% op ingestelde toetsbreedtenormen- en richtlijnigheid
- normconformiteit
- Productnorm: En 60947-5-2:2007 | IEC 60947-5-2:2007goedkeuringen en certificaten
- UL-goedkeuring: CUlus listed, Class 2 Power Source, type 1 enclosure
- CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -10... 55 °C (14 tot 131 °F)
- Opslagtemperatuur -20 tot +70 °C (-4 tot 158 °F)mechanische gegevens
- breedte behuizing: 9 mm
- hoogte behuizing: 34,5 mm
- diepte behuizing: 62,3 mm
- beschermingsklasse: IP50
- aansluiting: 2 m kabel, 4 x 0,14 mm2, PVC
- materiaal
- Behuizing: PC
- -massa: 45 g.
