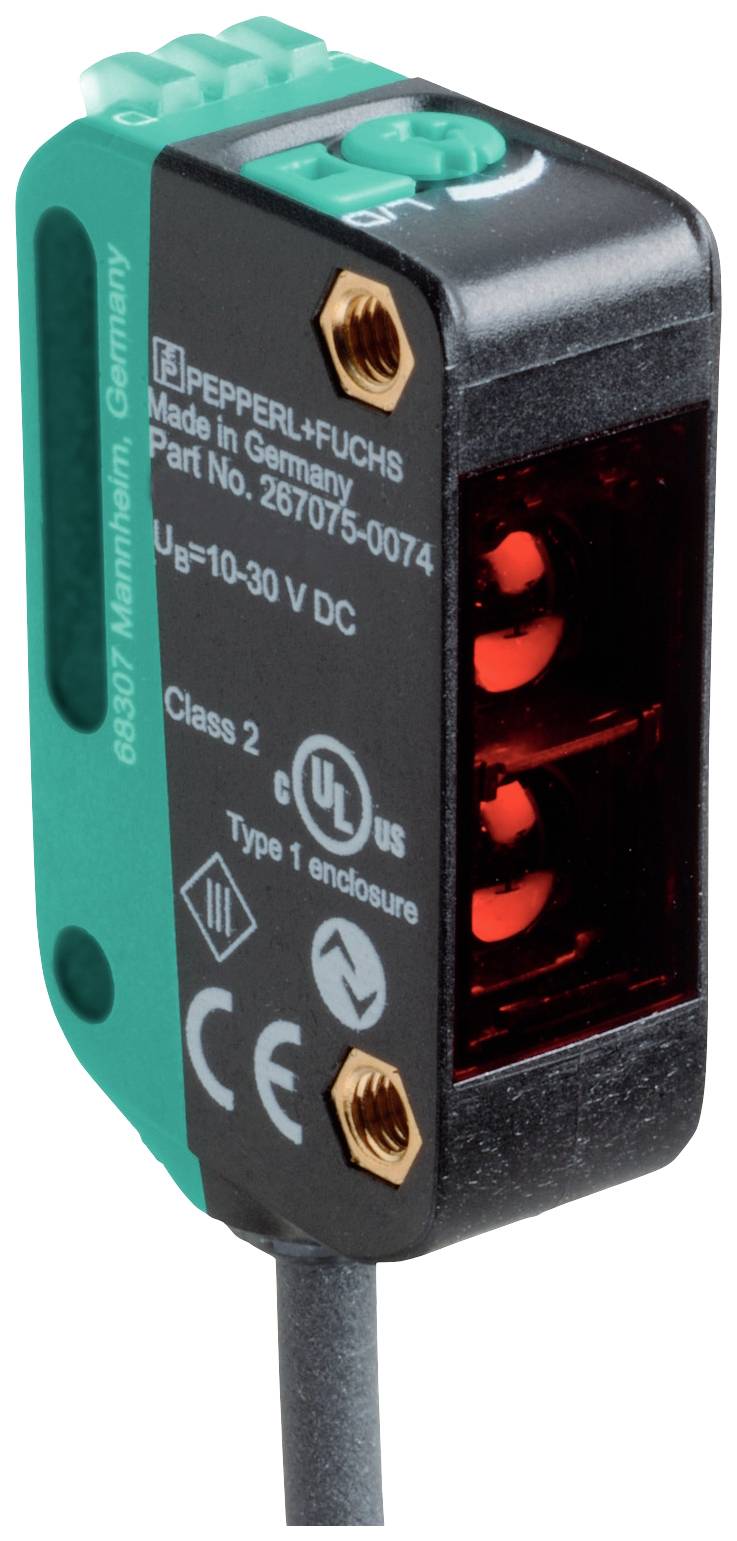

Pepperl+Fuchs OBT350-R100-EP-IO-0,3M-V3 267075-0068 Reflecterende lichtknop Lichtschakelend 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtknop
Functie
Lichtschakelend
Max. voedingsspanning
30 V/DC
Aansluiting
M8
Type
OBT350-R100-EP-IO-0,3M-V3
Datasheet (PDF)
Aantal
Totaal (€ 132,22 / Stuk)
€ 132,22
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Reflecterende lichtknop
- Type
OBT350-R100-EP-IO-0,3M-V3
- Functie
Lichtschakelend
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
1 ms
1 PNP
- Uitgangen
NPN, NO
PNP, NC
- Schakelfrequentie
500 Hz
- Aansluiting
M8
- Kabellengte
0.3 m
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
350 mm
- Kenmerken
LED-weergave
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
11 mm
- Hoogte
37.1 mm
- Diepte
21.5 mm
- Afm.
(b x h x d) 11 x 37.1 x 21.5 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2629188 Pepperl+Fuchs OBT350-R100-EP-IO-0,3M-V3 267075-0068 Reflecterende lichtknop Lichtschakelend 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2629188 Pepperl+Fuchs OBT350-R100-EP-IO-0,3M-V3 267075-0068 Reflecterende lichtknop Lichtschakelend 1 stuk(s)
Omschrijving
Aftastbereik: 5... 350 mm, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de opgenentoets, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: 5... 350 mm
- aftastbereik min.: 5... 25 mm
- aftastbereik max.: 5... 350 mm
- instelbereik: 25... 350 mm
- referentieobject: Standaardwit, 100 mm x 100 mm
- lichtzender: LED
- -lichtsoort: Rood, wissellicht
- LED-risicogroepaanduiding: Vrije groep
- zwart-wit-verschil (6%/90%): < 15% bij 350 mm
- lichtvlekdiameter: Ca. 20 mm op een afstand van 350 mm
- openingshoek: Ca. 3°
- externe lichtgrens: En 60947-5-2: 40000 Lux-kenmerkgegevens functionele veiligheid
- MTTFd: 600 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link-modus
- functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkend
- bedieningselementen: Licht-/donkeromschakelaar
- bedieningselementen: Knop-regelaarelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 25 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- IO-Link versie: 1.1
- Apparaatprofiel: Smart sensor
- apparaat-ID: 0x110601 (1115649)
- overdrachtssnelheid: COM2 (38,4 kbit/s)
- min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
- SIO-mode-ondersteuning: Ja
- compatibel Masterport-type: Auitgang
- schakeltype: De schakelwijze van de sensor is omschakelbaar. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link |
- signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 500 Hz
- : Reactietijd: 1 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1omgevingscondities
- : -40... 60 °C (-40... 140 °F), kabel vast gelegd | -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 11 mm
- hoogte behuizing: 37,1 mm
- diepte behuizing: 21,5 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtopening: PMMA
- massa: Ca. 17 g
- kabellengte: 0,3 m
