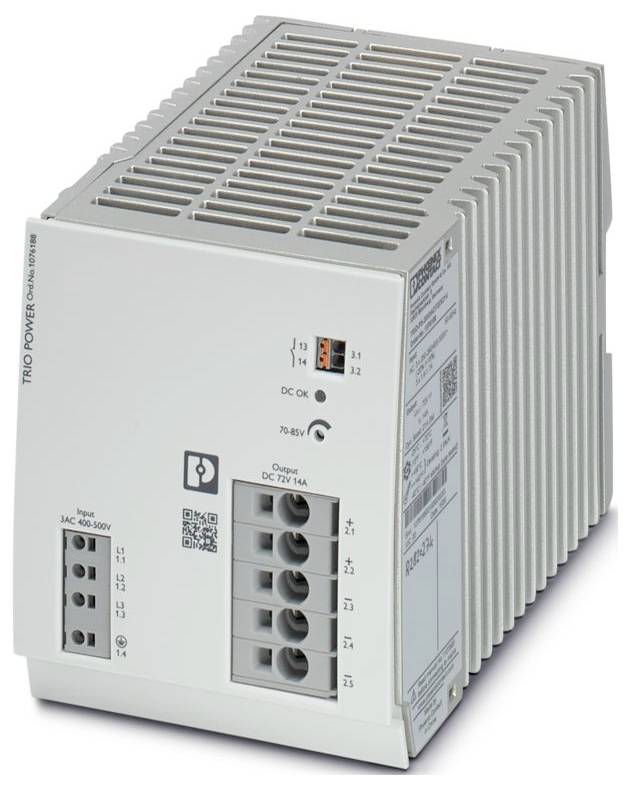

Phoenix Contact 1076188 Stroomvoorziening 72 V/DC 14 A 1335.1 VA Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 367,77 / Stuk)
€ 367,77
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: TRIO Power
- Type aansluiting: Push-in-aansluiting
- Breedte: 110 mm
- Hoogte: 130 mm
- Diepte: 160 mm
- Kleur: groen
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-6-3
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Trilling (werking): < 15 Hz, amplitude ±2,5 mm (conform IEC 60068-2-6);15 Hz ... 150 Hz, 0,7 g, 90 min.
- Isoleerlengte: 8 mm
- Draaddoorsnede flexibel min.: 0,75 mm²
- Draaddoorsnede flexibel max.: 1,5 mm²
- Diameter van de ladder vast min.: 0,75 mm²
- Draaddoorsnede star max.: 0,75 mm²
- Inbouwpositie: Horizontale draagrail NS 35, en 60715
- Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
- Frequentiebereik: 0,15 MHz ... 80 MHz
- Beschermingsklasse: I (in gesloten schakelkast)
- Frequentie: 50 Hz
- Ingangsnominale spanning: 3x 400 V AC ... 500 V AC
- Ingangsspanningsbereik: 3x 400 V AC ... 500 V AC -20 % - +15 %
- Inschakelstroomstoot: ≤ 30 A (typisch voorbeeld)
- Inschakelstroomstootintegraal (I2t): < 1,1 A2s
- Inschakelstroomstootbegrenzing: 35 A (na 1 ms)
- Netuitvaltijd: > 10 ms (400 V AC);> 20 ms (480 V AC )
- Stroomverbruik: 3x 1,9 A (400 V AC);3x 1,7 A (500 V AC)
- Nominaal vermogen: 1335,1 VA
- Inschakeltijd typisch: < 1 sec.
- Invoerzekering: 6,3 A (intern (apparaatbeveiliging))
- Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (KARAKTERISTIEK B, C, D, K)
- RENDEMENT: > 94,6 % (400 V AC);> 94,3 % (480 V AC)
- Uitgangskarakteristiek: U/I met dynamic load reserve
- Nominale uitgangsspanning: 72 V DC ±1 %
- Instelbereik van de uitgangsspanning (USet): 70 V DC ... 85 V DC (> 72 V DC, constant vermogen)
- Nominale uitgangsstroom (IN): 14 A.
- Dynamische boost (IDyn.boost): 21 A (5 s)
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Weerstand tegen terugspanning: < 105 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): ≤ 105 V DC
- Resterend deel: ≤ 300 mVSS
- Stijgtijd: ≤ 2 ms (UOUT (10% ... 90 %)
- Serieschakelbaarheid: Ja
- Vermogensverlies onbelast maximaal: < 7 W (400 V AC)
- Nominaal vermogen maximaal: < 58 W (400 V AC)
- Parallelschakelbaarheid: Ja
- Afdekking (secundair): Elektronisch
- Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
- Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
- Signaal: 1 kV (testspanning 2 - asymmetrisch)
- Signalisatiefypes: LED;potentiaalvrij signaalcontact
- Default: Gesloten
- Digitaal: 30 V AC 30 V DC 100 mA
- Aantal fasen: 3
- Isolatiespanning ingang/uitgang: 3 kV AC (typekeuring);1,5 kV AC (eenheidskeuring)
- MTBF (IEC 61709, SN 29500): > 1730000 uur (25 °C);> 1051000 uur (40 ° C);> 510000 uur (60 °C)
- Inbouwmaat: Inbouwmaat
- Montage-instructie: Uitbreidbaar: Horizontaal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), verticaal 50 mm
- Beschermende lak: nee
- Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
- Materiaal van de behuizing: kunststof
- Uitvoering van de kap: Polycarbonaat
- Gebruikshoogte: ≤ 4000 m (> 2000 m, derating: 10 %/1000 m)
- Klimaatklasse: 3K3 (conform EN 60721)
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
- Schok: 11 ms, 15 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
- En 61010-1: II (≤ 2000 m)
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- Statische ontlading: Statische ontlading
- Contactontlading: 6 kV (testniveau 3)
- Luchtontlading: 8 kV (testniveau 3)
- Opmerking: Criterium A.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 10 V/m (testscherpte 3)
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 400 V AC
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
- Omgevingstemperatuur (starttype getest): -40 °C.
- AC-bedrijf: AC-bedrijf
- Vorm van het netwerk: Sternetwerk
- Netspanning standaard: 3x 400 V AC;3x 480 V AC
- Spanningssoort van de voedingsspanning: AC
- Frequentiebereik AC: 50 Hz ... 60 Hz
- Frequentiebereik (FN): 50 Hz ... 60 Hz ± 5 Hz
- Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor
- Arbeidsfactor (cos phi): 0,77
- Lekstroom tegen PE: < 3,5 mA;< 2,5 mA (550 V AC, 60 Hz)
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%, 10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
- Uitgangsvermogen: 1008 W;1512 W (5 s)
- Enkelvoudige geleider/klempositie flexibel met adereindhuls met kunststof huls min.: 0,75 mm²
- Eengeleider/klempositie flexibel met adereindhuls met kunststof huls max.: 0,75 mm²
- Enkele geleider/klemplaats flexibel met adereindhuls zonder kunststof huls min.: 0,75 mm²
- Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls max.: 1 mm²
- Draaddoorsnede AWG min: 20
- Draaddoorsnede AWG max.: 18
- Inbouwafstand rechts/links: 0 mm / 0 mm
- Inbouwafstand boven/onder: 50 mm / 50 mm
- Norm - beperking van de harmonische stromen van het net: En 61000-3-2
- Norm - elektrische veiligheid: IEC 61010-2-201
- Norm - veilige scheiding: DIN VDE 0100-410
- Norm - veiligheid van transformatoren: En 61558-2-16 (alleen lucht- en oorlogstrappen)
- UL-goedkeuringen: UL/C-UL listed UL 61010-1
- Harmonische stromen: Harmonische stromen
- Flikker: Flikker
- Aantal perioden: 1 periode
- Uitvoering van de behuizingen: Aluminium (AlMg3)
- Storingsemissie: Emissie van storende invloeden
- Signaal: DC OK: Signaal: DC OK
- Continustroom: 100 mA
- Signaaluitgang: LED-statusindicatie: Signaaluitgang: LED-statusindicatie
- Naam signalering: DC OK
- Statusweergave: LED
- SIL conform IEC 61508: 0
- Ingang/uitgang: Asymmetrisch
- Draadloze storingsspanning conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer
- Draadloze storingsstraling conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer
- Kortsluitstroom: < 23,5 A DC (permanent)
- Signaal relais 13/14: Signaal relais 13/14
- DC OK: UOUT > 0,95 X UN (UN = 72 V DC)
- Soortnaam
Stroomvoorziening
- Ingangsspanning (min.)
400 V/AC
- Ingangsspanning (max.)
500 V/AC
- Uitgangsstroom (max.)
14 A
- Uitgangsstroom (max.) afgerond
14 A
1335.1 VA
- Fasen
3
- Uitgangsspanning (nom.)
72 V/DC
- Aansluiting
Push-In-veeraansluiting
- Afm.
(l x b x h) 160 x 110 x 130 mm
- Bedrijfstemperatuur (max.)
70 °C
- Bedrijfstemperatuur (max.) (Derating)
70 °C
- Bedrijfstemperatuur (min.) (Derating)
60 °C
- Bedrijfstemperatuur (min.)
-25 °C
- Fabrikantnr.
1076188
- Inhoud
1 stuk(s)
- Breedte
110 mm
- Hoogte
130 mm
160 mm
IP20
- Type
TRIO-PS-2G/3AC/72DC/14
- Diepte
160 mm
- Inbouwhoogte
130 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3562889 Phoenix Contact 1076188 Stroomvoorziening 72 V/DC 14 A 1335.1 VA Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3562889 Phoenix Contact 1076188 Stroomvoorziening 72 V/DC 14 A 1335.1 VA Inhoud 1 stuk(s)
Omschrijving
Primair geschakelde voeding TRIO Power, push-in-aansluiting, montage op draagrails, ingang: 3-fasig, uitgang: 72 V DC / 14 A.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
