Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Overspanningsafleider 40 kA 1 stuk(s) kopen ? Conrad Electronic

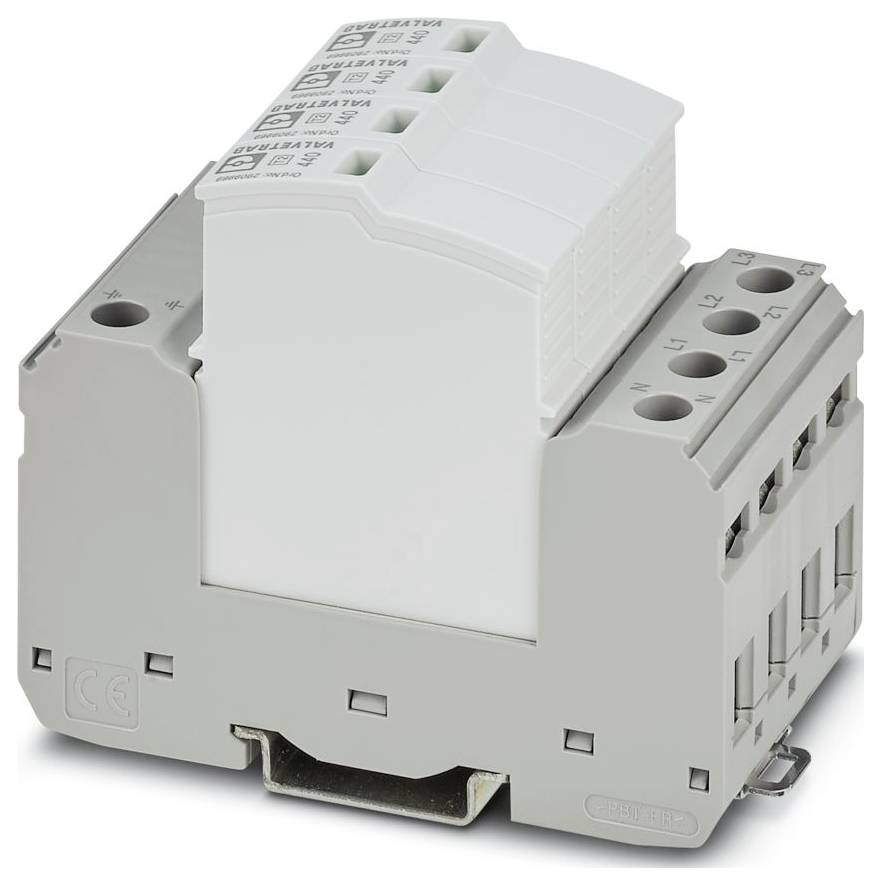

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Overspanningsafleider 40 kA 1 stuk(s)-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 9 okt.

Aantal

Stuk(s)

Totaal (€ 210,74 / Stuk)

€ 210,74

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Familie van producten: De familie van seconde
IEC-TESTKLASSE: II;T2
Model: DIN-railmodule tweedelig insteekbaar
Aantal polen: 3
Melding overspanningsbeveiliging defect: Optisch, telecommunicatiecontact
NOMINALE SPANNING UN: 400/690 V AC (TN-S);400 V AC (IT)
Weergave / melding op afstand: Weergave / melding op afstand
Schakelfunctie: wisselcontact
Aansluitmethode: Stek-/schroefaansluiting via COMBICON
Schroefdraad: M2
Aandraaimoment: 0,25 Nm
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Printplaat doorsnede AWG: 28 ... 16
Breedte: 49,2 mm
Hoogte: 97,9 mm
Diepte: 74,5 mm (incl. draagrail 7,5 mm)
Deeleenheid: 2,7 te
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PA 6.6-FR 20 % GF;PBT-FR
WERKINGSRICHTING: 3L-N/PE
Hoogste permanente spanning UC: 440 V AC
Nominale lekstroom in (8/20) µs: 20 kA
Responstijd ta: ≤ 25 ns
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 80 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m (amsl)
Normen/bepalingen: En 61643-11
Nota: 2012
Montagemethode: draagrail: 35 mm
En type: T2
VOEDINGSSYSTEEM IEC: TN-S;IT
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Nominale frequentie FN: 50 Hz (60 Hz)
CTI-waarde van het materiaal: 600
ISOLATIEMATERIAAL: PA6.6-FR 20% GF;PBT-FR
Materiaalgroep: I
BESCHERMINGSPADEN: L-N;L-PE;N-PE
Stroomverbruik in stand-by PC: ≤ 720 MVA
Maximale lekstroom Imax (8/20) µs: 40 kA
TOV-gedrag bij UT: 581 V AC (5 s / witstand-modus);762 V AC (120 min / safe failure-modus)
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Schok (bedrijf): 30 g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
Trilling (werking): 5g (10 ... 500 Hz / 2,5 uur / X, Y, Z)
Aanwijzing aansluiting: Defectinterconnector
Bedrijfsspanning: 5 V AC ... 250 V AC;125 V DC (200 MA DC)
Bedrijfsstroom: 5 mA AC ... 1 A AC;1 A DC (30 V DC)
Isoleerlengte: 7 mm
Defectinterceptie contact: Defectinters contact
Nominale laststroom IL: 40 A (Biconnect M4 gaffelschoen 6 mm²);63 A (TWIN-adereindhuls 2x 10 mm²)
Kortsluitvastheid ISCCR: 25 kA (bij voorzekering tot 315 A g);50 kA (bij voorzekering tot 200 A g)
Beschermingsniveau omhoog (L-N): ≤ 4 kV
Beschermingsniveau omhoog (L-PE): ≤ 1,9 kV
Beschermingsniveau omhoog (N-PE): ≤ 1,9 kV
Restspanning Ures (L-N): ≤ 4 kV (bij in);≤ 3,5 kV (bij 10 kA);≤ 3,2 kV (bij 5 kA);≤ 3,1 kV (bij 4 kA);≤ 2,85 kV (bij 2 kA)
Restspanning Ures (L-PE): ≤ 1,9 kV (bij in);≤ 1,65 kV (bij 10 kA);≤ 1,5 kV (bij 5 kA);≤ 1,45 kV (bij 4 kA);≤ 1,35 kV (bij 2 kA)
Restspanning Ures (N-PE): ≤ 1,9 kV (bij in);≤ 1,65 kV (bij 10 kA);≤ 1,5 kV (bij 5 kA);≤ 1,45 kV (bij 4 kA);≤ 1,35 kV (bij 2 kA)
Maximale voorzekering bij V-doorgaande bedrading: 40 A (GG / Biconnect M4 gaffelkabelschoen 6 mm²);63 A (GG / TWIN-adereindhuls 2x 10 mm²)
Maximale voorzekering voor bedrading van bedrading bedrading bedrading: 315 A (GG)
Algemeen: Algemeen
EN 61643-11: EN 61643-11
Kleur (stekker): Lichtgrijs (RAL 7035)
Kleur (basiselement): Grijs (RAL 7042)

Soortnaam: Overspanningsafleider

Lekstroom: 40 kA

Uitvoering: DIN-railmodule tweedelig insteekbaar

: IP20

Fabrikantnr.: 1076468

Type: 2

Afm.: (b x h x d) 49.2 x 97.9 x 74.5 mm

Breedte: 49.2 mm

Hoogte: 97.9 mm

Diepte: 74.5 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Overspanningsafleider 40 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Overspanningsafleider 40 kA 1 stuk(s)

Omschrijving

Insteekbare overspanningsafleider, conform Type 2 / Class II, voor 3-fasige voedingsnetwerken met aparte N en PE (5-draads systeem: L1, L2, L3, N, PE), met telecommunicatie-contact.

De teksten voor dit artikel zijn automatisch vertaald.
