Phoenix Contact 1086475 Doorgangsklem 25.1 mm Schroefklem Grijs 10 stuk(s) Piece kopen ? Conrad Electronic

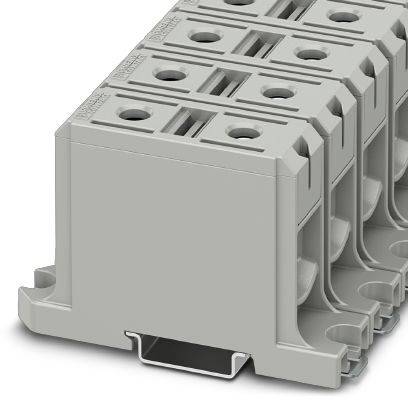

Een grijze elektrische stekkerdoos voor DIN-railmontage met meerdere aansluitklemmen, vaak gebruikt in de automatiseringstechniek.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Doorgangsklem

Aansluiting

Schroefklem

Doorsnede flexibel (max.)

95 mm²

Doorsnede massief (max.)

95 mm²

Datasheet (PDF)

Leverbaar di. 13 okt.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 15,70 / Stuk)

€ 157,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: serieklem voor aluminium en koperen geleiders (AL-CU)
Aantal aansluitingen: 2
Potentialen: 1
Nominale diameter: 95 mm²
Toegekende stootspanning: 8 kV
Overspanningscategorie: III
Isolatiemateriaalgroep: II
Omgevingstemperatuur (bedrijf): -60 °C ... 85 °C
Omgevingstemperatuur (opslag/transport): -25 °C ... 55 °C
Omgevingstemperatuur (montage): -5 °C ... 70 °C.
Omgevingstemperatuur (bediening): -5 °C ... 70 °C.
Belastingsstroom maximaal: 220 A (bij 95 mm² aderdoorsnede - teststroom conform IEC 61238-1)
Open zijwand: nee
Hoge NS 35/7,5: 58 mm
Hoge NS 35/15: 65.5 mm
Schroefdraad: M14
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls min: 16 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls max: 70 mm²
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls min: 16 mm²
2 geleiders met dezelfde dwarsdoorsnede flexibel min: 16 mm²
2 geleiders met dezelfde dwarsdoorsnede flexibel max: 35 mm²

: Piece

Soortnaam: Doorgangsklem

Bijzonderheden: Met schroefaansluiting

Aansluiting: Schroefklem

Doorsnede flexibel (min.): 16 mm²

Doorsnede flexibel (max.): 95 mm²

Doorsnede massief (min.): 16 mm²

Doorsnede massief (max.): 95 mm²

Klembreedte: 25.1 mm

Aantal rijen: 1

Aantal polen per rij: 1

Aantal polen: 1

Kleur (specifiek): Grijs

Nominale stroom: 220 A

Nominale stroom (afgerond): 220 A

Nominale spanning: 1000 V

Striplengte (max.): 27 mm

Fabrikantnr.: 1086475

Inhoud: 10 stuk(s)

Type: UBAL 95

Afm.: (l x b x h) 93.6 x 25.1 x 58 mm

Breedte: 25.1 mm

Hoogte: 58 mm

: 93.6 mm

Conform RoHS: Ja

Ontwerpstootspg.: 8 kV

Vervuilingsgraad: 3

Brandbaarheidsklasse: UL 94 V0

Isolatiemateriaal: PA

Isolatie: PA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2251862 Phoenix Contact 1086475 Doorgangsklem 25.1 mm Schroefklem Grijs 10 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2251862 Phoenix Contact 1086475 Doorgangsklem 25.1 mm Schroefklem Grijs 10 stuk(s) Piece

Omschrijving

Phoenix Contact Hochstromklemme UBAL 95

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Phoenix ContactBezeichnung:Hochstromklemme Nennstrom: 220ATyp:UBAL 95Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:16..95 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:16..70 mm²Anschließbarer Leiterquerschnitt eindrähtig:16..95 mm²Bemessungsstrom In:220 ABemessungsspannung:1000 VAusführung elektrischer Anschluss 1:SchraubanschlussAusführung elektrischer Anschluss 2:SchraubanschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:sonstigeBetriebstemperatur:-60..110 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:25,1 mmHöhe:93,6 mmTiefe:58 mmAbschlussplatte erforderlich:neinFarbe:grauEtagen intern gebrückt:nein
Phoenix Contact Hochstromklemme UBAL 95: weitere Details
Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 220 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 95 mm², Querschnitt: 16 mm² - 95 mm², Bemessungsquerschnitt: 95 mm², Querschnitt: 16 mm² - 95 mm², Montageart: NS 35/15, NS 35/7,5, Farbe: grau EAN: 4055626875682

Geliefert wird: Phoenix Contact Hochstromklemme Nennstrom: 220A UBAL 95, Verpackungseinheit: 10 Stk., EAN: 4055626875682
