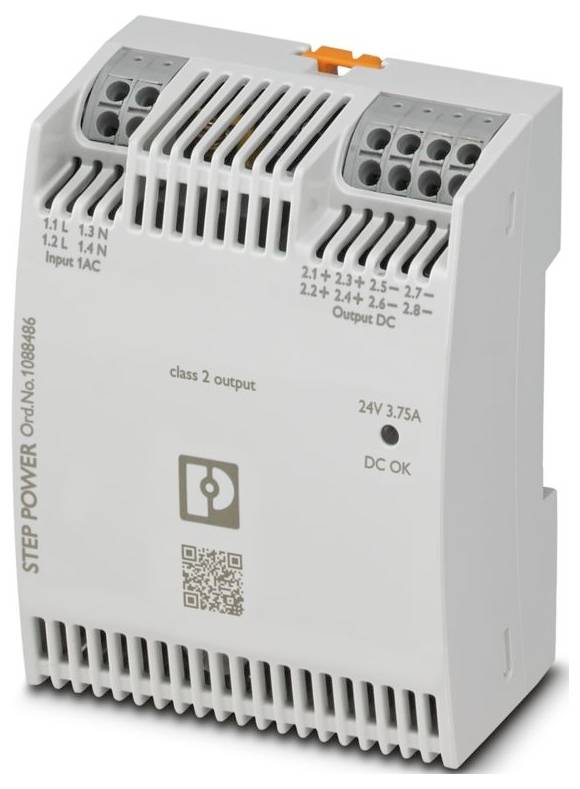

Phoenix Contact 1088486 Stroomvoorziening 24 V/DC 3.75 A Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 59,50 / Stuk)
€ 59,50
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: STAP Power
- Type aansluiting: Push-in-aansluiting
- Breedte: 72 mm
- Hoogte: 90 mm
- Diepte: 43 mm
- Deeleenheid: 4 te (DIN 43880)
- Kleur: groen
- Brandbaarheidsklasse conform UL 94: V0 (behuizing, klemmen, voetenbeugel)
- Materiaal behuizing PC
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -10 °C- 70 °C (DERATING > 50 °C: 2 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-4-11
- Opmerking: Klasse B.
- Montagewijze: op draagrails en rechtstreekse montage
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Schok (werking): 18 ms, 30 g, per ruimtelijke richting (IEC 60068-2-27)
- Trilling (werking): < 15 Hz, amplitude ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
- Striptlengte: 10 mm (star/flexibel);10 mm (adereindhuls)
- Inbouwpositie: Horizontale draagrail NS 35, en 60715
- Frequentiebereik: 0,15 MHz ... 80 MHz
- Etikettering: UL/C-UL listed ANSI/UL 121201 Class I, Division 2, groepen A, B, C, d (locatie Hazardous)
- Beschermingsklasse: II (in gesloten schakelkast)
- Frequentie: 50 Hz
- Aansluittechniek: Aansluittechniek
- Ingangsspanningsbereik: 110 V DC ... 250 V DC -20 % - +10 %;120 V DC ... 250 V DC ±10 % (UL)
- Inschakelstroomstoot: type. 30 A (25 °C)
- Inschakelstroomstootintegraal (I2t): type. 0,35 A2s
- Netuitvaltijd: type. 25 ms (120 V AC);type. 25 ms (230 V AC)
- Stroomverbruik: 0,88 A (110 V/DC), 0,38 A (250 V/DC)
- Inschakeltijd: type. 2 s.
- Selectie van geschikte zekering voor de ingangsbeveiliging: 6 A ... 16 A (KARAKTERISTIEK B, C, D, K)
- RENDEMENT: > 92,5 % (120 V AC);> 94 % (230 V AC)
- Nominale uitgangsspanning: 24 V DC
- Nominale uitgangsstroom (IN): 3,75 A.
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Uitgangsvermogen (PN): 90 W.
- Weerstand tegen terugspanning: ≤ 35 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): < 35 V DC
- Restgolfheid: type. 100 mVSS
- Stijgtijd: type. 100 ms (UOut = 10 % ... 90 %)
- Serieschakelbaarheid: Ja, voor het verhogen van de spanning
- Vermogensverlies onbelast maximaal: < 0,21 W (230 V AC)
- Nominaal vermogen maximaal: < 5,7 W (230 V AC)
- Parallelschakelbaarheid: Ja, voor het verhogen van het vermogen en redundantie met diode
- Afdekking (secundair): Elektronisch
- Ingang: Symmetrisch 2 kV (testspanning 4);asymmetrisch 4 kV (testspanning 4)
- Plaats: 2.x
- Printaansluiting: Printaansluiting
- starr: 0,2 mm² ... 2,5 mm²;1 mm² (aanbevolen)
- flexibel: 0,2 mm² ... 2,5 mm²;1 mm² (aanbevolen)
- Flexibel met adereindhuls zonder kunststof huls: 0,5 mm² ... 1,5 mm²;1 mm² (aanbevolen)
- Flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 1 mm²;1 mm² (aanbevolen)
- Uitgang: Symmetrisch 1 kV (testspanning 3);asymmetrisch 2 kV (testspanning 3)
- LED-signalering: LED-signalering
- Signalisatiefoorten: LED DC OK - Signaalstatus bedrijf (UN = 24 V DC, IOut = IN)
- Functie: Visuele weergave bedrijfstoestand
- Aantal fasen: 1
- Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);3,75 kV AC (eenheidskeuring)
- MTBF (IEC 61709, SN 29500): > 2036000 uur (25 °C);> 1175000 uur (40 ° C);> 777000 uur (50 °C)
- Aanvullende tekst: Klasse 3
- De afmetingen van het artikel: De afmetingen van het artikel
- Inbouwmaat: Inbouwmaat
- Montage-instructie: Uitbreidbaar: Horizontaal 0 mm, verticaal 30 mm
- Beschermende lak: nee
- Materiaal van de behuizing: kunststof
- Gebruikshoogte: ≤ 3000 m (> 2000 m, derating: 10 %/1000 m)
- Max. toegest. Vochtigheidsgraad (in bedrijf): ≤ 95 % (geen condensatie)
- Temp Code: T4 (-10 ... +70 °C (> 50 °C derating: 2 %/K)
- En 61010-1: II (≤ 3000 m)
- En 62477-1: III (≤ 2000 m)
- Standaardaanduiding: Conductieve laadsystemen voor elektrische voertuigen - deel 21-2: EMC-eisen voor externe laadsystemen voor elektrische voertuigen
- Minimale beschermingsspanning: Minimale beschermingsspanning
- UL: UL
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- Statische ontlading: Statische ontlading
- Contactontlading: 6 kV (testniveau 3)
- Luchtontlading: 8 kV (testniveau 3)
- Opmerking: Criterium B.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 10 V/m (testscherpte 3)
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 230 V AC
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
- Omgevingstemperatuur (starttype getest): -25 °C.
- AWG: 17;24 ... 14 (Cu)
- AC-bedrijf: AC-bedrijf
- Vorm van het netwerk: Sternetwerk (TN, TT, IT (PE))
- Standaard netspanning: 120 V AC;230 V AC
- Spanningssoort van de voedingsspanning: DC
- Frequentiebereik (FN): 50 Hz ... 60 Hz ± 10 %
- Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor
- Lekstroom tegen PE: < 0,25 mA
- DC-bedrijf: DC-bedrijf
- Derating: > 50 °C ... 70 °C (2 % / K)
- Regelafwijking: < 0,5% (lastverandering statisch 10 % ... 90 %);< 3% (lastverandering dynamisch 10 % ... 90 %, (10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
- CREST-factor: type. 1,78;type. 1,87
- Milieurichtlijn: RoHS Richtlijn 2011/65/EU;WEEE;REACH
- Inbouwafstand rechts/links: 0 mm / 0 mm
- Inbouwafstand boven/onder: 30 mm / 30 mm
- Harmonische stromen: Harmonische stromen
- Flikker: Flikker
- Aantal perioden: 1 periode
- Emissie van storende invloeden: Emissie van storende invloeden volgens en 61000-6-3 (woon- en commerciële sector) en en 61000-6-4 (industriële sector)
- Immuniteit: En 61000-6-2:2005
- Ingang/uitgang: Asymmetrisch
- Ingangzekering apparaat: 4 A intern (apparaatbeveiliging), traag
- Verliesvermogen stationair toerental minimaal: < 0,21 W (120 V AC)
- Nominaal vermogen minimale belasting: < 7 W (120 V AC)
- Geïntegreerde beveiliging: nee
- Polabel: 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-)
- LED uit: Voedingsspanning input AC niet aanwezig (uit)
- LED aan (groen), DC OK: UOut >0,9 x UN (UN = 24 V DC) (aan)
- Veilige scheiding: Veilige scheiding
- Diepte (apparaatdiepte (montage op draagrails)): 37 mm (diepte van het apparaat (montage op draagrails))
- Minimale veiligheidsbelasting: Minimale veiligheidsbelasting
- Materiaal voetpat: Polyamide
- Stroomvoorzieningen voor laagspanning met gelijkstroomuitgang: Stroomvoorzieningen voor laagspanning met gelijkstroomuitgang
- Veiligheidsvoorschriften voor elektrische meet-, regel- en laboratoriumapparatuur: Veiligheidsvoorschriften voor elektrische meet-, besturings-, regel- en laboratoriumapparatuur
- Veiligheid van elektrische apparaten voor huishoudelijk gebruik en soortgelijke doeleinden: Veiligheid van elektrische apparaten voor huishoudelijk gebruik en soortgelijke doeleinden
- Conductieve laadsystemen voor elektrische voertuigen - deel 21-2: EMC-eisen voor externe laadsystemen voor elektrische voertuigen: Conductieve laadsystemen voor elektrische voertuigen - deel 21-2: EMC-eisen voor externe laadsystemen voor elektrische voertuigen
- Efficiency niveau: VI.
- Soortnaam
Stroomvoorziening
- Ingangsspanning (min.)
100 V/AC
110 V/DC
- Ingangsspanning (max.)
240 V/AC
250 V/DC
- Uitgangsstroom (max.)
3.75 A
- Uitgangsstroom (max.) afgerond
3.75 A
- Fasen
1
- Uitgangsspanning (nom.)
24 V/DC
- Aansluiting
Push-In-veeraansluiting
- Afm.
(l x b x h) 43 x 72 x 90 mm
- Bedrijfstemperatuur (max.)
70 °C
- Bedrijfstemperatuur (max.) (Derating)
70 °C
- Bedrijfstemperatuur (min.) (Derating)
50 °C
- Bedrijfstemperatuur (min.)
-10 °C
- Fabrikantnr.
1088486
- Inhoud
1 stuk(s)
- Breedte
72 mm
- Hoogte
90 mm
43 mm
IP20
- Type
STEP3-PS/1AC/24DC/3.75/PT/FL
- Diepte
43 mm
- Inbouwhoogte
90 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563478 Phoenix Contact 1088486 Stroomvoorziening 24 V/DC 3.75 A Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563478 Phoenix Contact 1088486 Stroomvoorziening 24 V/DC 3.75 A Inhoud 1 stuk(s)
Omschrijving
Primair geschakelde voeding, STEP Power, push-in-aansluiting, draagrails en directe montage, ingang: 1-fasig, UITGANG: 24 V DC / 3,75 A.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
