Phoenix Contact 1088494 DIN-rail netvoeding 24 V/DC 1.3 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s) kopen ? Conrad Electronic

Compact DC-voedingsmodule met 24V en 1.3A, grijs, met ventilatiesleuven en aansluitklemmen, geschikt voor DIN-railmontage.

'Blokdiagram van een AC-DC-converter: Ingang-AC, Filter, Gelijkrichter, Transformator, Filter, Uitgang-DC. Functies: OVP, OVP, OTP, OCP, SCP.'

'Diagram toont efficiëntie (%) tegen ingangsstroom (A). Twee curves: 1) 120 V AC/24 V DC, 2) 230 V AC/24 V DC. Efficiëntie daalt licht met toenemende stroom.'

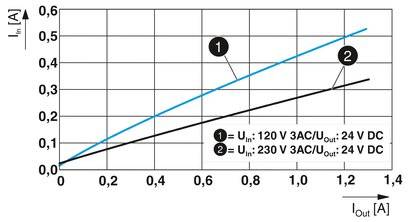

Diagram toont wisselstroomdiagramlijnen: Lijn 1 'Uin = 120 V 3AC/Uout = 24 V DC'; Lijn 2 'Uin = 230 V 3AC/Uout = 24 V DC'; x-as is Iout [A] en y-as is Iin [A].

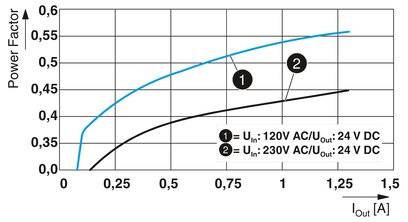

Diagram met twee curven toont de vermogensfactor (y-as) ten opzichte van de uitgangsstroom I_out [A] (x-as). Curve 1: U_in=120V AC/U_out=24V DC; Curve 2: U_in=230V AC/U_out=24V DC.

De grafiek toont de afname van P_out (percentage) met toenemende hoogte H (meter), waarbij P_out daalt van 100% tot ongeveer 78% tussen 1000 m en 5000 m.

Diagram van een elektrische schakelaar. Links: 'Input' met L1.1 tot L1.4; rechts: 'Output' met L2.1 tot L2.4. In het midden pijl met 'A'.

Technische tekening van een onderdeel met breedtematen: 61 mm boven, 50 mm midden, 44 mm onder en een totale lengte van 55 mm.

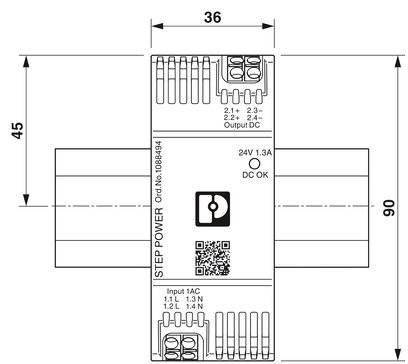

Tekening van een elektrisch apparaat met afmetingen 36 mm x 90 mm. Het toont ingangen, uitgangen en een QR-code. Hoofdgebruik: stroomvoorziening.

1/9

Datasheet (PDF)

Leverbaar do. 17 sep.

38 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 39,66 / Stuk)

€ 39,66

excl. btw

Juridisch probleem melden

Highlights & Details

Netvoeding STEP-PS

Vermogensverhoging tot 100%
Aansluitrichting geleider/printplaat: 45°
EN-60335-certificering
Vermindering van de breedte met 1 HP
Rendement: >94%
Nullastverlies: <0,1 W

Technische specificaties

Voeding STEP3-PS/1AC/24DC/1.3/PT

Ingangsspanning (nominaal): 115 V/AC
230 V/AC
90 - 250 V/DC

Type: Schakelend

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 120 V/AC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 100 V AC - 240 V AC -15% - +10 %
110 V DC - 250 V DC -20% - +10 %

Ingangsspanning (max.): 230 V/AC

Uitgangsstroom (max.): 1.3 A

Uitgangsstroom (max.) afgerond: 1.3 A

: 30 W

Uitgangstype: Vaste spanning

Fasen: 1

Uitgangsspanning (nom.): 24 V/DC

Aantal uitgangen: 1 x

Aansluiting: Push-In-klem

Afm.: (l x b x h) 61 x 36 x 90 mm

Gewicht: 0.170 kg

Uitgangsspanning (max.): 25 V/DC

Uitgangsspanning (min.): 22.5 V/DC

Fabrikantnr.: 1088494

Inhoud: 1 stuk(s)

Breedte: 36 mm

Hoogte: 90 mm

: 61 mm

: IP20

Max. temperatuur: 70 °C

Min. temperatuur: -10 °C

Type: STEP3-PS/1AC/24DC/1.3/PT

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aansluiting

Ingangsspanning (max.)

Uitgangsspanning (nom.)

Uitgangsspanning

Ingangsspanning (nominaal)

Uitgangsstroom (max.) afgerond

Ingangsspanning (min.)

Phoenix Contact 1088494 DIN-rail netvoeding 24 V/DC 1.3 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435745

Dit product

30 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088495 DIN-rail netvoeding 24 V/DC 0.63 A 15 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435744

15 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088491 DIN-rail netvoeding 24 V/DC 2.5 A 60 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435746

60 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 DIN-rail netvoeding 24 V/DC 4 A 96 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435747

96 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 DIN-rail netvoeding 24 V/DC 5 A 120 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435748

120 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 DIN-rail netvoeding 5 V/DC 3 A 15 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435749

15 W

Push-In-klem

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 DIN-rail netvoeding 12 V/DC 1.3 A 15 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435750

15 W

Push-In-klem

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435751

30 W

Push-In-klem

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 DIN-rail netvoeding 24 V/DC 0.83 A 18 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:511731

18 W

Schroefklem

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 DIN-rail netvoeding 24 V/DC 1.9 A 42 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:511732

42 W

Schroefklem

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Documenten en downloads

Datablad

Datablad 2435745 Phoenix Contact 1088494 DIN-rail netvoeding 24 V/DC 1.3 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2435745 Phoenix Contact 1088494 DIN-rail netvoeding 24 V/DC 1.3 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Omschrijving

Nieuwe specialisten breiden de STEP POWER-familie uit. De 12V-voedingen zijn ideaal voor de e-mobility, voor de voeding van singleboardcomputers is de 3A-versie beschikbaar. De platte voeding met NEC Class 2-goedkeuring is speciaal voor de Amerikaanse markt.

Uitvoering

Wereldwijd te gebruiken door de universele ingang en internationale toelatingen
Grote mate van bedrijfszekerheid door hoge MTBF >500.000 h
Parallel schakelbaar voor het verhogen van capaciteit en redundantie
Vereenvoudigde inbedrijfsstelling d.m.v. LED-functiebewaking
Grote mate van bedrijfszekerheid door lange netuitval-overbruggingsperioden van > 20 ms
Opklikken op de draagrail of vastschroeven op vlakke ondergronden.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
