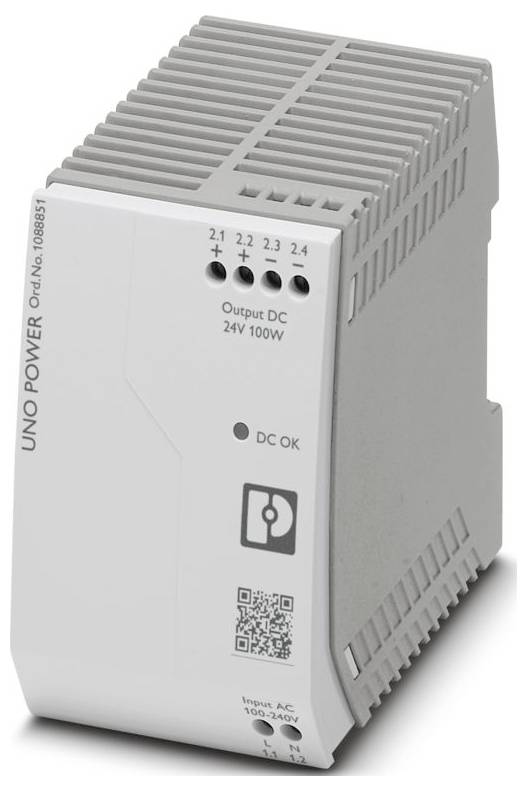

Phoenix Contact 1088851 Stroomvoorziening 24 V/DC 4.2 A 242.6 VA Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 66,11 / Stuk)
€ 86,77
-24 %
€ 66,11
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: UNO Power
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Breedte: 55 mm
- Hoogte: 90 mm
- Diepte: 84 mm
- Materiaal behuizing PC
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 55 °C derating: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-6-3
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Verontreinigingsgraad: 2
- Trilling (werking): < 15 Hz, amplitude ±2,5 mm (conform IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
- Isoleerlengte: 8 mm
- Draaddoorsnede flexibel min.: 0,2 mm²
- Draaddoorsnede flexibel max.: 2,5 mm²
- Diameter van de ladder vast min.: 0,2 mm²
- Draaddoorsnede star max.: 2,5 mm²
- Inbouwpositie: Horizontale draagrail NS 35, en 60715
- Aanhaalmoment min: 0,6 Nm
- Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
- Frequentiebereik: 0,15 MHz ... 80 MHz
- Beschermingsklasse: II (in gesloten schakelkast)
- Nominaal ingangsbereik: 100 V AC ... 240 V AC
- Ingangsspanningsbereik: 85 V AC ... 264 V AC
- Inschakelstroomstoot: < 40 A (typisch voorbeeld)
- Inschakelstroomstootintegraal (I2t): < 1,5 A2s
- Netuitvaltijd: > 20 ms (120 V AC);> 100 ms (230 V AC )
- Stroomverbruik: 2,1 A (100 V/AC), 0,95 A (240 V/AC)
- Nominaal opgenomen vermogen: 242,6 VA
- Inschakeltijd typisch: < 1 sec.
- Ingangszekering: 4 A (traag, intern)
- Selectie van geschikte zekering voor de ingangsbeveiliging: 6 A ... 16 A (KARAKTERISTIEK B, C, D, K)
- Rendement: type. 88% (120 V AC);type. 89% (230 V AC)
- Uitgangskarakteristiek: HICCUP
- Nominale uitgangsspanning: 24 V DC
- NOMINALE UITGANGSSTROOM (IN): 4,2 A (-25 °C ... 55 °C)
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Weerstand tegen terugspanning: < 35 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): ≤ 35 V DC
- Restgolfcapaciteit: < 30 mVSS (bij nominale waarden)
- Stijgtijd: < 0,5 s (UOUT (10% ... 90 %)
- Serieschakelbaarheid: Ja
- Vermogensverlies onbelast maximaal: < 0,5 W.
- Nominaal vermogen maximaal: < 11 W.
- Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
- Afdekking (secundair): Elektronisch
- Ingang: 2 kV (testscherpte 3 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
- Uitgang: 1 kV (testspanning 2 - symmetrisch);2 kV (testspanning 1 - asymmetrisch)
- Signalisatiefypes: LED
- Aantal fasen: 1
- Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);3 kV AC (eenheidskeuring)
- MTBF (IEC 61709, SN 29500): > 738000 UUR (40 °C)
- Inbouwmaat: Inbouwmaat
- Montage-instructie: Uitbreidbaar: Horizontaal 0 mm, verticaal 30 mm
- Beschermende lak: nee
- Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
- Materiaal van de behuizing: kunststof
- Klimaatklasse: 3K3 (conform EN 60721)
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
- Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
- Standaardaanduiding: Eis van de halfgeleiderindustrie met betrekking tot netspanningsinbraken
- Netspanningsonderbrekingen: Netspanningsdalingen
- CSA: CAN/CSA-C22.2 NO. 60950-1-07;CSA-C22.2 NO. 107.1-01;CAN/CSA-C22.2 NO. 213 klasse I, Afdeling 2, groepen A, B, C, d T4 (locatie Hazardous)
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
- EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
- Statische ontlading: Statische ontlading
- Contactontlading: 6 kV (testniveau 3)
- Luchtontlading: 8 kV (testniveau 3)
- Opmerking: Criterium A.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 10 V/m (testscherpte 3)
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 10 V (testspanning 3)
- Spanningsdalingen: Spanningsdalingen
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Omgevingstemperatuur (starttype getest): -40 °C.
- AC-bedrijf: AC-bedrijf
- Spanningssoort van de voedingsspanning: AC
- Frequentiebereik (FN): 50 Hz ... 60 Hz ± 10 %
- Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor
- Arbeidsfactor (cos phi): 0,47
- Derating: 55 °C ... 70 °C (2,5 %/K)
- Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 2% (lastverandering dynamisch 10% ... 90%, 10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
- Uitgangsvermogen: 100 W
- Draaddoorsnede AWG min: 24
- Draaddoorsnede AWG max.: 14
- Aanhaalmoment max.: 0,8 Nm
- Inbouwafstand rechts/links: 0 mm / 0 mm
- Inbouwafstand boven/onder: 30 mm / 30 mm
- Norm - beperking van de harmonische stromen van het net: En 61000-3-2
- Norm - elektrische veiligheid: IEC 62368-1 (SELV)
- Norm - minimale beschermingsspanning: IEC 62368-1 (SELV) en en 60204-1 (PELV)
- Norm - veilige scheiding: DIN VDE 0100-410
- Norm - veiligheid van transformatoren: En 61558-2-16
- Goedkeuring - eis van de halfgeleiderindustrie met betrekking tot netspanningsinbraken: En 61000-4-11
- UL-goedkeuringen: UL/C-UL listed UL 508;UL/C-UL listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, d T4 (locatie Hazardous);UL/C-UL Recognized UL 60950-1
- Uitvoering van de behuizing: Polycarbonaat
- Storingsemissie: Emissie van storende invloeden
- INGANGSSPANNINGSBEREIK AC: 85 V AC ... 264 V AC
- SIL conform IEC 61508: 0
- Ingang/uitgang: Asymmetrisch
- Draadloze storingsspanning conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer / EMC 1
- Draadloze storingsstraling conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer / EMC 1
- Materiaal voettrens: POM (polyoxymethyleen)
- Antwoordtijd: < 2 ms
- Norm voor huishoudens: IEC 60335-1
- Soortnaam
Stroomvoorziening
- Ingangsspanning (min.)
85 V/AC
- Ingangsspanning (max.)
264 V/AC
- Uitgangsstroom (max.)
4.2 A
- Uitgangsstroom (max.) afgerond
4.2 A
242.6 VA
- Fasen
1
- Uitgangsspanning (nom.)
24 V/DC
- Aansluiting
Schroeven
- Afm.
(l x b x h) 84 x 55 x 90 mm
- Bedrijfstemperatuur (max.)
70 °C
- Bedrijfstemperatuur (max.) (Derating)
70 °C
- Bedrijfstemperatuur (min.) (Derating)
55 °C
- Bedrijfstemperatuur (min.)
-25 °C
- Fabrikantnr.
1088851
- Inhoud
1 stuk(s)
- Breedte
55 mm
- Hoogte
90 mm
84 mm
IP20
- Type
UNO-PS/1AC/24DC/100W/H
- Diepte
84 mm
- Inbouwhoogte
90 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563801 Phoenix Contact 1088851 Stroomvoorziening 24 V/DC 4.2 A 242.6 VA Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563801 Phoenix Contact 1088851 Stroomvoorziening 24 V/DC 4.2 A 242.6 VA Inhoud 1 stuk(s)
Omschrijving
Primair geschakelde voeding UNO Power voor montage op draagrails, IEC 60335-1, ingang: 1-fasig, uitgang: 24 V DC / 100 W
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
