Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s kopen ? Conrad Electronic

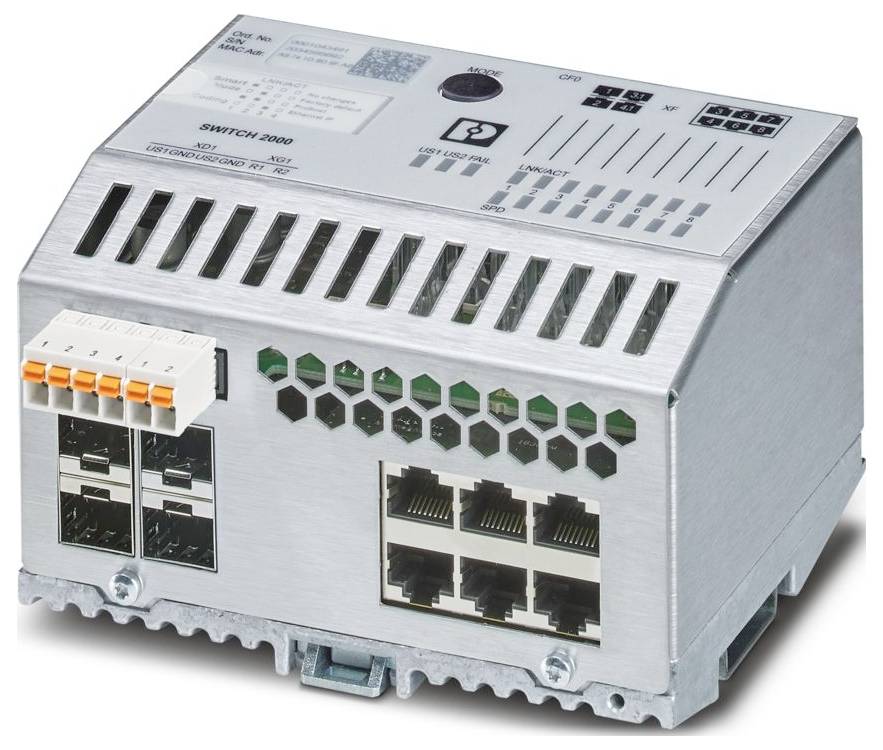

Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 1.139,67 / Stuk)

€ 1.139,67

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: Managed Switch 2000
Model: Blokconstructie
Aansluitmethode: push-in-veeraansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 128 mm
Hoogte: 113 mm
Diepte: 67 mm
Materiaal behuizing: Roestvrij staal 1.4301
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-6-4
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
Schok (werking): 30g (en 60068-2-27)
Trillen (werking): Volgens IEC 60068-2-6: 5g, 150 Hz
Isoleerlengte: 10 mm
Algemeen: 24 uur per dag, 7 dagen per week, 24 uur per dag, 7 dagen per week
Overdrachtssnelheid: 10/100/1000 Mbit/s (full duplex)
Identificatie: ISA S71.04.2013 G3 Harsh Group A
UL, USA/Canada: UL, USA/Canada
Maximaal verliesvermogen bij nominale voorwaarde: 7,2 W (US = Max, Tamb = Max)
Beschermingsklasse: III (VDE 0106)
Aantal interfaces: 2
Luchtdruk (werking): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
Transmissielengte: Tot 80 km (afhankelijk van de gebruikte vezel/SFP-module)
Voedingsspanningsbereik: 19,2 V DC ... 32 V DC
Toegestane luchtvochtigheid (opslag/transport): 10% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Restgolfcapaciteit: 3,6 VPP (binnen het toegestane spanningsbereik)
Functie: Functie
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Straling van de horsmakreel: Straling van de horsmakreel
Verontreinigende gastest: Test van het schadelijke gas
Immuniteit EN 61000-6-2
Statusweergave: LED's: US1, US2 (voeding), Fail (alarmcontact), elk 2 LED's per Ethernet-poort (link/activiteit en snelheid)
Transmissiefysica: Afhankelijk van de SFP-module
MTTF: 357,82 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);191,24 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);25,65 jaar (SN 29500 standaard, temperatuur 70 °C, bedrijfscyclus 100 %)
Voeding: Voeding
Luchtdruk (opslag/transport): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
Vrij van verfstoffen die hinderlijk zijn voor het inwerken van lak: Ja
Stroomverbruik typisch: 270 mA (bij US = 24 V DC en 25 °C omgevingstemperatuur)
Stroomverbruik maximaal: 390 mA (US = min, Tamb = Max)
Opmerking over de aansluitmethode: Gebruik als aansluitkabel alleen koperen leidingen met een toegestaan temperatuurbereik (-40 °C ... 75 °C)
Aantal kanalen: 2 (combo-poorten)
Overdrachtsmedium: Koper;glasvezel
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: B
Humidity: B
Trilling: A
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Lokale diagnose: US1/2 voedingsspanning US1, US2 LED groen;FAIL div. LED rood;LNK/ACT Link-status LED groen/oranje;SPD gegevensoverdrachtsnelheid LED groen/oranje
Speciale eigenschappen: Uitgebreid temperatuurbereik;ontwikkelproces gecertificeerd volgens IEC 62443-4-1;product gecertificeerd volgens IEC 62443-4-2
Basisfunctionaliteit: Store and Forward Switch, conform de norm conform IEEE 802.3
Schakelfuncties: Schakelfuncties
Diagnosefuncties: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-Portmirroring;ACD (Address conflict Detection);Syslog;CRC-Surveillance
Filterfuncties: Quality of Service (8 prioriteitsklassen);Class of Service;DiffServ/DSCP;poortprioritering;VLAN (maximaal 32 VLAN's);IGMP Snooping/Querier (v1/v2);auto-crossy-poort;Extended Multicast filtering
IP-parametrisering: DHCP-client;DHCP-optie 82 (Relay agent);DHCP-server (op pool gebaseerd, op poort gebaseerd);BootP;DCP (Discovery and Configuration Protocol)
MAC-adrestabel: 8k
Beheer: Web-based management (HTTP/HTTPS);Rolgebaseerd gebruikersbeheer (LDAP, RADIUS);SNMPv1/v2/v3;Command Line interface (Telnet, SSH)
Redundantie: MRP (media redundancy Protocol);RSTP (Rapid spanning Tree Protocol);FRD (Fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2 systeemredundantie
Overige functies: Jumboframes (max. 9600 bytes);overdracht van MMS & GOOSE (IEC 61850-8-1);overdracht van Modbus/TCP
Tijdsynchronisatie: SNTP (Simple Network Time Protocol)
Security-functies: Security-functies
Functionaliteit: Functionaliteit
Ethernet (RJ45): Ethernet (RJ45)
Signaal-LED's: Gegevensontvangst, linkstatus
Aansluiting voeding: Via COMBICON, max. Draaddoorsnede 2,5 mm²
Testbaan: 24 V voeding / functionele aarding 500 V DC 1 min;Ethernet-interface / alle andere potentialen 2,25 kV DC 1 min.
Status- en diagnoseindicatoren: LED's: US1, US2 (voeding), Fail (alarmcontact), elk 2 LED's per Ethernet-poort (Link/activiteit en snelheid)
Signaalvertraging: ≥ 1,9 µs (Store-and-forward mode, 10/100/1000 Mbit/s, afhankelijk van frame-grootte)
Voedingsspanning (DC): 24 V DC (redundant)
Conformiteit met EMC-richtlijnen: En 6-2 61000 6-4-61000 6-2 en 61000 61000-61000 (ESD) criterium B;en 61000-61000 en 61000-61000 (elektromagnetische velden) criterium A;en 6-2-6-2 en 61000-4-4 (EFT/Burst) criterium A;en 61000-6-2 en 61000-4-5 (Surge) criterium A;en 4-3-61000 en 4-2-4-6 (geleide immuniteit) criterium A;en 6-2-61000 en 6-2-6-4 (geleide immuniteit) klasse A
Materiaal bodemplaat: Spuitgietaluminium, corrosiebestendig
Ethernet (SFP): Ethernet (SFP)
Ethernet (Combo): Ethernet (Combo)
Detectiecontact Aanstuurspanning: type. 24 V DC
PROFINET-Conformance-klasse: Conformence Class B
PROFINET-apparaatfunctie: PROFINET-apparaat;Fast start-up
Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication bypass

Soortnaam: Industrial Ethernet Switch

LAN-snelheid: 1000 MBit/s

Overdrachtssnelheid: 10 / 100 / 1000 MBit/s

Basisfunctionaliteit: Managed Switch

Ethernet-poorten: 6

SFP-poorten: 2 x

10/100 Mbit/s-poorten: 8 x

10/100/1000 Mbit/s: 6 x

Glasvezel-poorten: 2

Jumbo frames: Ja

Breedte: 128 mm

Hoogte: 113 mm

Diepte: 67 mm

Type: FL SWITCH 2504-2GC-2SFP

Interfaces: RJ45
SFP

: IP20

Voedingsspanning: 24 V/DC

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -40 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Omschrijving

Managed switch 2000-serie, 4 RJ45-poorten 10/100/1000 Mbit/s, 2 SFP-poorten 100/1000 Mbit/s, 2 combo-poorten 10/100/1000 Mbit/s, PROFINET-Conformance-Class B, uitgebreid temperatuurbereik, ontwikkelproces gecertificeerd volgens IEC 62443-4-1, compatibel met IEC 62443-4-2
