Phoenix Contact 1091671 Groen, Geel 8 stuk(s) kopen ? Conrad Electronic

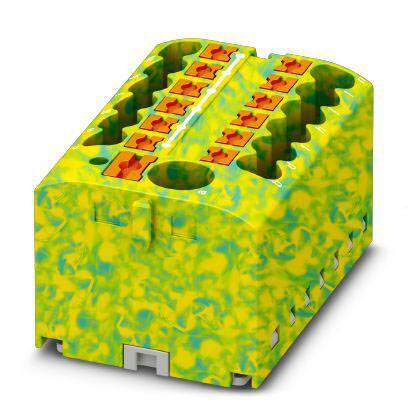

Een elektrische verbindingsmodule met een afdekking die een kleurrijke, gestructureerde oppervlakte heeft, voornamelijk in geel- en groentinten.

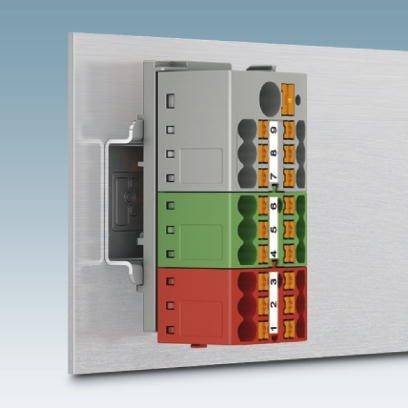

Een wandcontactdoos met kleurgecodeerde aansluitklemmen: grijs, groen en rood. Elke sectie heeft genummerde kabelaansluitingen.

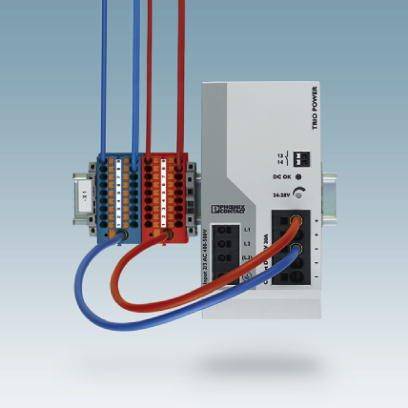

Een elektronisch apparaat met kabels die in verschillende gekleurde aansluitingen zijn gestoken; mogelijk een soort voedingseenheid.

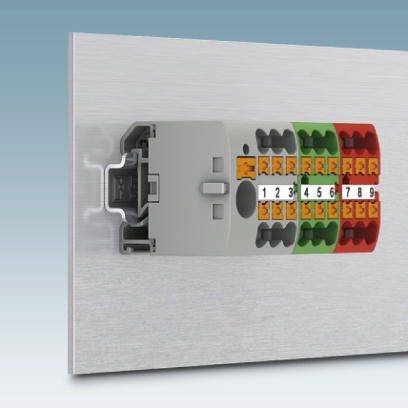

Aansluitklemmen op een grijze plaat, genummerd van 1 tot 9 in drie kleuren: Wit, Oranje en Rood.

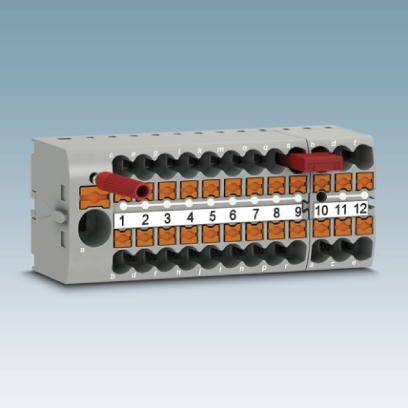

Een grijs-oranje aansluitblok met genummerde aansluitingen van 1 tot 12. Twee rode kabels zijn bevestigd aan de aansluitingen 9 en 10.

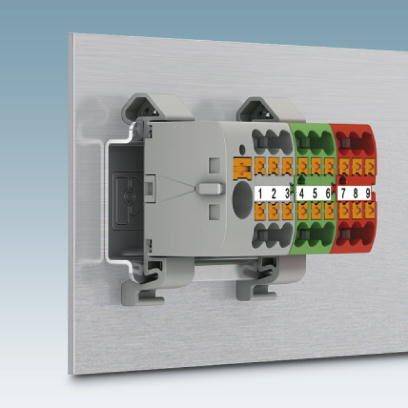

Een aansluitrail met genummerde aansluitklemmen in rood, groen en oranje, gemonteerd op een metalen plaat voor het verbinden van elektrische kabels.

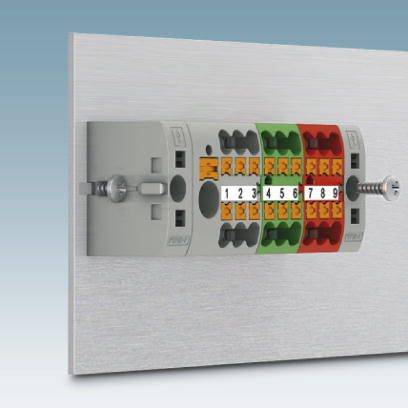

Een steekverbinder met gekleurde, genummerde aansluitingen op een metalen plaat. De aansluiting dient voor veilige bekabeling.

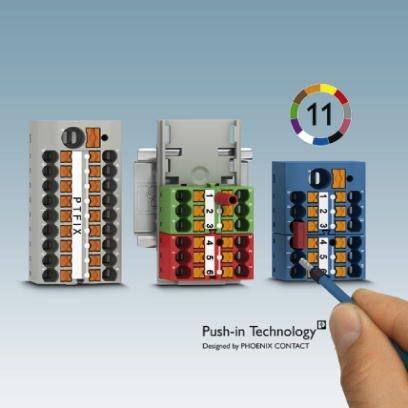

'Drie verschillende aansluitklemmen met Push-in technologie op een blauwe achtergrond. Elke klem heeft verschillende kleuren en nummers.'

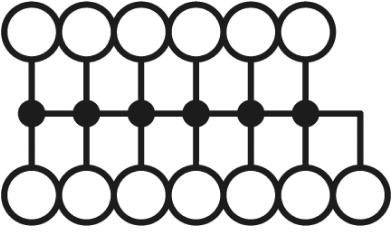

Een eenvoudige lijntekening met zes cirkels in twee rijen, verbonden door horizontale en verticale lijnen.

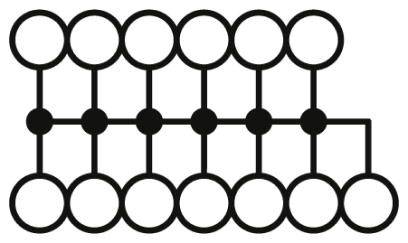

Diagram met twaalf cirkelvormige knooppunten, verbonden door lijnen in twee rijen, symboliseert een netwerk of schakelschema.

1/10

Kleur (specifiek)

Groen

Geel

AWG (max.)

Draadstriplengte

8 mm

Striplengte (max.)

10 mm

Afm.

(l x b) 28.6 mm x 41 mm

Datasheet (PDF)

Leverbaar di. 6 okt.

215 Set(s)

Aantal (Verpakkingsgrootte 8 stuk(s))

Set(s)

Totaal (€ 6,61 / Stuk)

€ 52,88

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V0
Breedte: 41 mm
Aantal etages: 1
Aantal poorten: 13
Potentialen: 1
Isolatiemateriaal: PA
Toegekende stootspanning: 6 kV
Verontreinigingsgraad: 3
Overspanningscategorie: III
Isolatiemateriaalgroep: I
Maximale vermogensverlies bij nominale voorwaarde: 1,31 W (de waarde is van toepassing op een aansluitblok en gekopieerd afhankelijk van de pinbezetting)
Belastingsstroom maximaal: 32 A (bij 4 mm² aderdoorsnede)
Open zijwand: nee
Aansluiting: voedings dagen
Somstroom maximaal: 57 A (bij 10 mm² aderdoorsnede)

Kleur (specifiek): Groen
Geel

AWG (max.): 12

Draadstriplengte: 8 mm

Striplengte (max.): 10 mm

Afm.: (l x b) 28.6 mm x 41 mm

Aansluiting: Push-In-klem

Fabrikantnr.: 1091671

Inhoud: 8 stuk(s)

Nominale spanning: 450 V

Nominale stroom: 24 A

Nominale stroom (afgerond): 24 A

Breedte: 41 mm

: 28.6 mm

Type: PTFIX 6/12X2,5 GNYE

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 4 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.14 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141001 Phoenix Contact 1091671 Groen, Geel 8 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141001 Phoenix Contact 1091671 Groen, Geel 8 stuk(s)

Omschrijving

Verdeelblok, basisklem met voeding, de blokken zijn onderling via de connectoren schacht overbrugbaar. Bijpassende jumpers zie toebehoren, nominale spanning: 450 V, nominale stroom: 24 A, aansluitmethode: push-in-aansluiting, push-in-aansluiting, aantal aansluitingen: 13, doorsnede: 0,14 mm² - 4 mm², AWG: 26 - 12, breedte: 41 mm, hoogte: 21,7 mm, kleur: groen/geel, montagemethode: zwevend, directe montage met flens, lijmen

De teksten voor dit artikel zijn automatisch vertaald.
