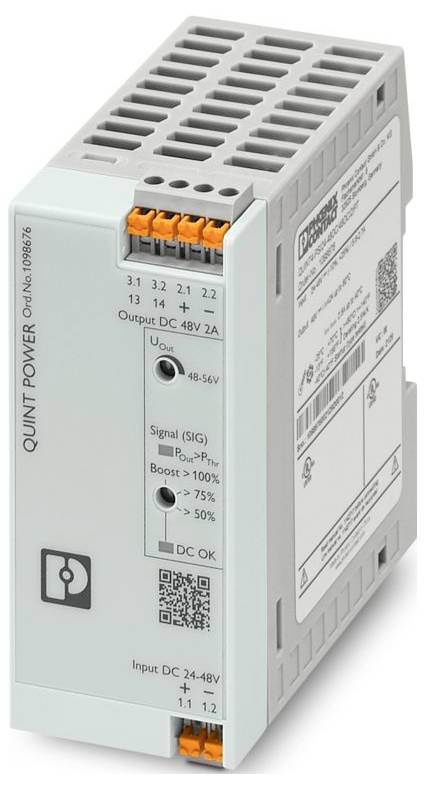

Phoenix Contact 1098676 DC/DC-converter 48 V/DC 2 A Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 260,33 / Stuk)
€ 260,33
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: QUINT Power
- Type aansluiting: Push-in-aansluiting
- Breedte: 90 mm.
- Hoogte: 106 mm
- Diepte: 45 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-4-10
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Trilling (werking): < 15 Hz, amplitude ±2,5 mm | 15 Hz ... 100 Hz: 2,3 g 90 min. (Volgens IEC 60068-2-6)
- Isoleerlengte: 10 mm
- Frequentiebereik 50 Hz tot 60 Hz
- Markering: DNV GL
- Veiligheidsklasse: II
- Frequentie: 50 Hz;100 Hz;150 Hz;300 Hz
- Ingangsnominaal spanningsbereik: 24 V DC ... 48 V DC
- Ingangsspanningsbereik: 24 V DC ... 48 V DC -10 % - +25 %
- Ingang met groot bereik: Ja
- Spanningsbestendigheid max.: 60 V DC (60 s)
- Inschakelstroomstoot: type. 8 A.
- Inschakelstroomstootintegraal (I2t): type. 0,1 A2s
- Inschakelstroomstootbegrenzing: 8 A.
- Netuitvaltijd: type. 13 ms (24 V DC);type. 18 ms (48 V DC);> 20 ms (24 V DC / 48 V DC, bij 50 % belasting)
- Stroomverbruik: type. 5,6 A (24 V DC);TYPE. 2,7 A (48 V DC)
- Inschakeltijd: < 1 sec.
- Ingangszekering: 15 A (traag, intern)
- Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
- Rendement: type. 90,1% (24 V DC);type. 91,9% (48 V DC)
- Uitgangskarakteristiek: U/I Advanced
- Nominale uitgangsspanning: 48 V DC
- Instelbereik van de uitgangsspanning (USet): 48 V DC ... 56 V DC (> 48 V VERMOGENSCONSTANT)
- Nominale uitgangsstroom (IN): 2 A.
- Statische boost (ISTAT.boost): 2,5 A.
- Dynamische boost (IDyn.boost): 4 A (4,9 s)
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Uitgangsvermogen (PN): 96 W.
- Uitgangsvermogen (PStat. Boost): 120 W.
- Uitgangsvermogen (PDyn. Boost): 192 W.
- Weerstand tegen terugspanning: ≤ 65 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): ≤ 60 V DC
- Resterende golfheid: < 20 mVSS
- Regelafwijking statisch: < 1% (lastverandering statisch 10% ... 90 %)
- Regelafwijking dynamisch: < 1% (lastverandering statisch 10% ... 90 %)
- Regelafwijking ingangsspanningsverandering: < 1% (lastverandering statisch 10% ... 90 %)
- Stijgtijd: < 1 s (UOUT (10% ... 90 %)
- Serieschakelbaarheid: Ja
- Vermogensverlies onbelast maximaal: < 2,5 W.
- Nominaal vermogen maximaal: < 7,5 W.
- Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
- Afdekking (secundair): Elektronisch
- Ingang: 1 kV (testscherpte 4 - symmetrisch);2 kV (testscherpte 4 - asymmetrisch)
- Plaats: 3.x
- Printaansluiting: Printaansluiting
- starr: 0,2 mm² ... 2.5 mm²
- flexibel: 0,2 mm² ... 2.5 mm²
- Star (AWG): 24 ... 14
- Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
- Signaal: 2 kV (testspanning 4 - asymmetrisch)
- LED-signalering: LED-signalering
- Signaaldrempel: > PThr (LED brandt geel, uitgangsvermogen > PThr, afhankelijk van de stand van de draaischakelaar);> 0,9 x USet (LED brandt groen);< 0,9 x USet (LED knippert groen)
- Standaard: 24 V DC;22 mA;24 V DC voor UOut > 0,9 x USet
- Digitaal: 0 V DC;24 V DC ;22 mA
- Aantal fasen: 1,00
- Isolatiespanning ingang/uitgang: 3,1 kV DC (typekeuring);1,2 kV DC (eenheidskeuring)
- Schakelfrequentie: 30,00 kHz ... 40,00 kHz (niveau van de hulpomvormer);90,00 kHz ... 110,00 kHz (hoofdconverterniveau)
- MTBF (IEC 61709, SN 29500): > 1775000 uur (25 °C);> 1058000 uur (40 ° C);> 488000 uur (60 °C)
- Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
- Stroom: 2 A
- Temperatuur: 30 °C.
- Tijd: 50 ms
- Aanvullende tekst: Testniveau 2
- De afmetingen van het artikel: De afmetingen van het artikel
- De afmetingen van het artikel bij alternatieve montage: De afmetingen van het artikel bij alternatieve montage
- Inbouwmaat: Inbouwmaat
- Inbouwafstand rechts/links (actief): 15 mm / 15 mm (POut ≥ 50 %)
- Inbouwafstand rechts/links (passief): 5 mm / 5 mm (POut ≥ 50 %)
- Inbouwafstand boven/onder (actief): 30 mm / 30 mm (POut ≥ 50 %)
- Inbouwafstand boven/onder (passief): 30 mm / 30 mm (POut ≥ 50 %)
- Montage-instructie: Uitbreidbaar: PN ≥ 50 %, horizontaal 5 mm, naast actieve componenten 15 mm, verticaal 50 mm
- Uitbreidbaar: PN <50%, horizontaal 0 mm, verticaal boven 40 mm, verticaal onder 20 mm
- Beschermende lak: nee
- Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
- Materiaal van de behuizing: kunststof
- Gebruikshoogte: ≤ 5000 m (> 2000 m, let op derating)
- Klimaatklasse: 3K22 (volgens en 60721-3-3)
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
- Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
- En 61010-1: II (≤ 5000 m)
- En 62477-1: III (≤ 2000 m)
- Standaardaanduiding: Spoorwegtoepassingen
- Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
- Minimale beschermingsspanning: Minimale beschermingsspanning
- Netspanningsonderbrekingen: Netspanningsdalingen
- UL: UL
- SIQ: SIQ
- Scheepsbouw: Scheepsbouw
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
- EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
- EMC-eisen krachtcentrale: En 61850-3;en 61000-6-5
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
- DNV: Klasse A
- DNV GL Störabrastraling: DNV GL Störabrastraling
- Statische ontlading: Statische ontlading
- Contactontlading: 6 kV (testniveau 3)
- Luchtontlading: 8 kV (testniveau 3)
- Opmerking: Criterium B.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 1000 A/m.
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Ingang/uitgang/signaal: Asymmetrisch
- Spanning: 1 kV
- Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
- Asymmetrische geleide storingen: Asymmetrische geleide storingen
- Testniveau 1: 100 kHz
- Testniveau 2: 1 MHz
- Testniveau 3: 1,5 kHz 15 kHz (testniveau 3)
- Testniveau 4: 15 kHz 150 kHz (testniveau 3)
- Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 3)
- Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testniveau 3)
- Wisselaandeel op de gelijkspanning: Wisselaandeel op de gelijkspanning
- Wisselpercentage: 10% (UN)
- Dempt zwierige as: Dempt zwierige as
- Ingang, uitgang (testniveau 1): 1 MHz (testniveau 2 - symmetrisch)
- Ingang, uitgang (testniveau 2): 1 MHz (testniveau 2 - asymmetrisch)
- Signalen (testniveau 1): 1 MHz (testniveau 2 - symmetrisch)
- Signalen (testniveau 2): 1 MHz (testniveau 2 - asymmetrisch)
- Gedempt magnetisch veld: Gedempt magnetisch veld
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
- Omgevingstemperatuur (starttype getest): -40 °C.
- Spoorwegtoepassingen: Spoorwegtoepassingen
- Derating: > 60 °C (2,5 %/K van punt nom.)
- Aantal periodes: 0,5 / 1 / 5 / 50 periodes
- Inbouwafstand rechts/links (actief, passief): 0 mm / 0 mm (POut ≤ 50 %)
- Inbouwafstand boven/onder (actief, passief): 30 mm / 30 mm (POut ≤ 50 %)
- Uitvoering van de behuizing: Polycarbonaat (PC), UL 94 V0
- Signaaluitgang configureerbaar: Signaaluitgang configureerbaar
- Soortnaam
DC/DC-converter
- Type
QUINT4-PS/24-48DC/48DC/2/PT
- Ingangsspanning (min.)
24 V/DC
- Ingangsspanning (max.)
48 V/DC
- Uitgangsspanning
48 V/DC
- Uitgangsstroom (max.)
2 A
- Uitgangsstroom (max.) afgerond
2 A
- Aansluiting
Push-In-veeraansluiting
- Bedrijfstemperatuur (min.)
-25 °C
- Bedrijfstemperatuur (max.)
70 °C
- Afm.
(l x b x h) 90 x 45 x 106 mm
- Hoogte
106 mm
90 mm
- Breedte
45 mm
- Inhoud
1 stuk(s)
- Diepte
90 mm
IP20
- Inbouwhoogte
106 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563669 Phoenix Contact 1098676 DC/DC-converter 48 V/DC 2 A Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563669 Phoenix Contact 1098676 DC/DC-converter 48 V/DC 2 A Inhoud 1 stuk(s)
Omschrijving
Primair geklokte DC/DC-omvormer, QUINT Power, DIN-railmontage, ingang: 24 V DC - 48 V DC , uitgang: 48 V DC / 2 A
