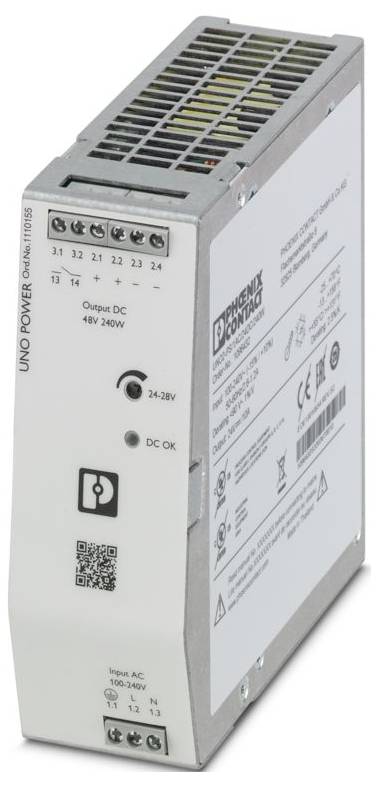

Phoenix Contact 1110155 Stroomvoorziening 48 V/DC 5 A Inhoud 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: UNO Power
- Aansluitmethode: schroefaansluiting
- Aanhaalmoment: 0,5 Nm- 0,6 Nm;4 lbf-in. ... 5 lbf-in.
- Breedte: 45 mm
- Hoogte: 130 mm
- Diepte: 129 mm
- Kleur: groen
- Brandbaarheidsklasse conform UL 94: V0 (behuizing, klemmen)
- Materiaal behuizing: Aluminium (AlMg3) / staalplaat verzinkt
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 55 °C derating: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-4-11
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2
- Schok (werking): 18 ms, 30 g, per ruimtelijke richting (IEC 60068-2-27)
- Trilling (werking): 10 Hz ... 50 Hz, amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3 g, 90 min.
- Isoleerlengte: 6,5 mm
- Inbouwpositie: Horizontale draagrail NS 35, en 60715
- Frequentiebereik: 0,15 MHz ... 80 MHz
- Etikettering: CB-regeling (IEC 61010-1, IEC 61010-2-201)
- Beschermingsklasse: I
- Frequentie: 50 Hz
- Nominaal ingangsbereik: 100 V AC ... 240 V AC
- Ingangsspanningsbereik: 100 V AC ... 240 V AC -15 % - +10 %
- Inschakelstroomstoot: type. 10 A (bij 25 °C)
- Inschakelstroomstootintegraal (I2t): < 0,05 A2s
- Netuitvaltijd: type. 20 ms (120 V AC);type. 20 ms (230 V AC)
- STROOMVERBRUIK: 2,6 A (100 V AC);2,2 A (120 V AC);1,16 A (230 V AC);1,2 A (240 V AC)
- Inschakeltijd: type. 530 ms
- Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (karakteristiek B, C, D, K of vergelijkbaar)
- Rendement: type. 91,5% (120 V AC);type. 93% (230 V AC)
- Nominale uitgangsspanning: 48 V DC
- Instelbereik van de uitgangsspanning (USet): 42 V DC ... 56 V DC (≥ 48 V DC, met een constant vermogen< van 48 V DC, met een constant stroombereik)
- Nominale uitgangsstroom (IN): 5 A.
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Uitgangsvermogen (PN): 240 W.
- Weerstand tegen terugspanning: ≤ 60 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): ≤ 60 V DC
- Restgolfheid: type. 50 mVSS (bij nominale waarden)
- Stijgtijd: < 1 s (UOut = 10 % ... 90 %)
- Serieschakelbaarheid: Ja, voor het verhogen van de spanning
- Vermogensverlies onbelast maximaal: < 3 W (230 V AC)
- Nominaal vermogen maximaal: < 19 W (230 V AC)
- Parallelle schakelbaarheid: Ja, voor redundantie
- Afdekking (secundair): Elektronisch
- Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
- Plaats: 3.x
- Printaansluiting: Printaansluiting
- starr: 0,2 mm² ... 2.5 mm²
- flexibel: 0,2 mm² ... 2.5 mm²
- Flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 2.5 mm²
- Flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 2.5 mm²
- Star (AWG): 24 ... 14 (Cu)
- Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
- Signaal: Signaal
- LED-signalering: LED-signalering
- Signalisatiefoorten: LED DC OK - Signaalstatus bedrijf (UN = 48 V DC, IOut = IN)
- Functie: Doorsturen bedrijfstoestand
- Schakelcontact (potentiaalvrij): OptoMOS
- Aantal fasen: 1
- Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);3 kV AC (eenheidskeuring)
- MTBF (IEC 61709, SN 29500): > 1000000 uur (25 °C);> 550000 uur (40 ° C);> 280000 uur (55 °C)
- Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
- Temperatuur: 25 °C;
- Aanvullende tekst: Testniveau 2
- De afmetingen van het artikel: De afmetingen van het artikel
- Inbouwmaat: Inbouwmaat
- Montage-instructie: Uitbreidbaar: Horizontaal 0 mm, verticaal 30 mm
- Beschermende lak: nee
- Materiaal behuizing: metaal
- Uitvoering van de kap: Roestvrij staal
- Uitvoering van de zijdelen: Aluminium
- Gebruikshoogte: ≤ 3000 m (> 2000 m, derating: 10 %/1000 m)
- Klimaatklasse: 3K22 (conform EN 60721)
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
- Temp Code: T4 (-25 ... +70 °C (> 55 °C derating: 2,5 %/K)
- En 61010-1: II (≤ 3000 m)
- En 62477-1: III (≤ 3000 m)
- Standaardaanduiding: Eis van de halfgeleiderindustrie met betrekking tot netspanningsinbraken
- Veiligheid meet-, controle-, regel- en laboratoriumapparatuur: Veiligheid meet-, regel- en laboratoriumapparatuur
- Minimale beschermingsspanning: Minimale beschermingsspanning
- Netspanningsonderbrekingen: Netspanningsdalingen
- UL: UL
- SIQ: SIQ
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- EMC-eisen immuniteit: En 61000-6-2
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- Statische ontlading: Statische ontlading
- Contactontlading: 6 kV (testniveau 3)
- Luchtontlading: 8 kV (testniveau 3)
- Opmerking: Criterium B.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 10 V/m (testscherpte 3)
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 230 V AC
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Omgevingstemperatuur (starttype getest): -40 °C.
- AWG: 24 ... 14 (Cu)
- AC-bedrijf: AC-bedrijf
- Vorm van het netwerk: Sternetwerk (TN, TT, IT (PE))
- Standaard netspanning: 120 V AC;230 V AC
- Spanningssoort van de voedingsspanning: AC
- Frequentiebereik (FN): 50 Hz ... 60 Hz ± 10 %
- Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor, gaskabel
- Lekstroom tegen PE: < 3,5 mA
- DERATING: < 90 V AC (1 %/V)
- Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%);< 0,1% (verandering ingangsspanningsbereik ±10%)
- CREST-factor: type. 1,637 (120 V AC);type. 1,54 (230 V AC)
- Isolatiespanning ingang/PE: 3,5 kV AC (typekeuring);2,4 kV AC (eenheidskeuring)
- Milieurichtlijn: RoHS Richtlijn 2011/65/EU;WEEE;REACH
- Harmonische stromen: Harmonische stromen
- Flikker: Flikker
- Aantal perioden: 1 periode
- Inbouwafstand rechts/links (actief, passief): 0 mm / 0 mm
- Inbouwafstand boven/onder (actief, passief): 30 mm / 30 mm
- Emissie van storende invloeden: Emissie van storende invloeden volgens en 61000-6-3 (woon- en commerciële sector) en en 61000-6-4 (industriële sector)
- Ingang/uitgang: Asymmetrisch
- Ingangzekering apparaat: 5 A intern (apparaatbeveiliging), koppeling
- Verliesvermogen stationair toerental minimaal: < 2,9 W (120 V AC)
- Nominaal vermogen minimale belasting: < 23 W (120 V AC)
- Geïntegreerde beveiliging: nee
- Polabel: 3.1 (13), 3.2 (14)
- LED uit: Voedingsspanning input AC niet aanwezig (uit)
- LED aan (groen), DC OK: UOUT ≥ 0,9 x UN (UN = 48 V DC) (aan (groen), DC OK)
- Type signalering: Schakelcontact DC OK - signaalstatus bedrijf (UN = 48 V DC, IOut = IN)
- Schakelspanning: Max. 30 V AC/DC;max. 60 V DC
- Stroomcapaciteit: Max. 50 mA
- Conditie staat (contact gesloten): UOUT ≥ 0,9 x UN (UN = 48 V DC) (contact gesloten)
- Conditie staat (contact open): UOUT < 42 V DC (contact open);UOUT > 60 V DC (contact open)
- Veiligheid van netvoedingen tot 1100 V (isolatieafstanden): Beveiliging van netvoedingen tot 1100 V (isolatieafstanden)
- Elektrische veiligheid: Elektrische veiligheid
- Veilige scheiding: Veilige scheiding
- Begrenzing van de harmonische stromen van het net: Begrenzing van de harmonische stromen van het net
- Diepte (apparaatdiepte (montage op draagrails)): 125 mm (diepte van het apparaat (montage op draagrails))
- Materiaal voetbeugel: Staalplaat verzinkt
- Aandrijfvorm schroefkop: Langslagleuf L
- Signaaluitgang relais 13/14: Signaaluitgang relais 13/14
- LED aan (groen knipperen) DC OK < 0.9 x UN: UOUT > 60 V DC (aan (groen knipperen))
- Soortnaam
Stroomvoorziening
- Ingangsspanning (min.)
100 V/AC
- Ingangsspanning (max.)
240 V/AC
- Uitgangsstroom (max.)
5 A
- Uitgangsstroom (max.) afgerond
5 A
- Fasen
1
- Uitgangsspanning (nom.)
48 V/DC
- Aansluiting
Schroeven
- Afm.
(l x b x h) 129 x 45 x 130 mm
- Uitgangsspanning (max.)
56 V/DC
- Uitgangsspanning (min.)
42 V/DC
- Bedrijfstemperatuur (max.)
70 °C
- Bedrijfstemperatuur (max.) (Derating)
70 °C
- Bedrijfstemperatuur (min.) (Derating)
55 °C
- Bedrijfstemperatuur (min.)
-25 °C
- Fabrikantnr.
1110155
- Inhoud
1 stuk(s)
- Breedte
45 mm
- Hoogte
130 mm
129 mm
IP20
- Type
UNO2-PS/1AC/48DC/240W
- Diepte
129 mm
- Inbouwhoogte
130 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564290 Phoenix Contact 1110155 Stroomvoorziening 48 V/DC 5 A Inhoud 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564290 Phoenix Contact 1110155 Stroomvoorziening 48 V/DC 5 A Inhoud 1 stuk(s)
Omschrijving
Primair geschakelde voeding, UNO Power, schroefaansluiting, DIN-railmontage, ingang: 1-fasig, uitgang: 48 V DC / 5 A, instelbaar van 42 V DC ... 56 V DC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
