Phoenix Contact 1115661 CAPAROC PM S-R Voedingsmodule 1 stuk(s) kopen ? Conrad Electronic

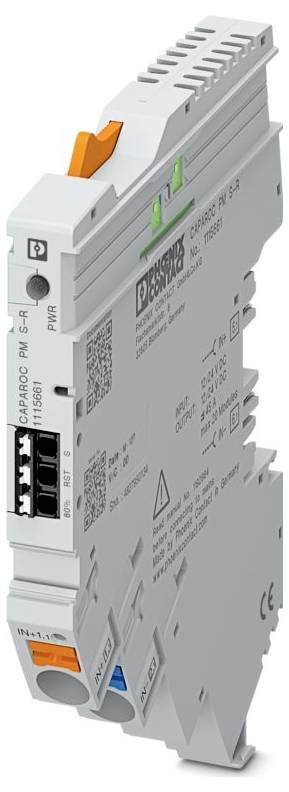

Phoenix Contact 1115661 CAPAROC PM S-R Voedingsmodule 1 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Voedingsmodule

Uitvoering

Opsteekmodule

Aansluiting

Push-In-veeraansluiting

Beschermingsklasse

IP20

Lengte

111.3 mm

Datasheet (PDF)

Leverbaar wo. 30 sep.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 44,62 / Stuk)

€ 44,62

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Voedingsmodule

Technische specificaties

Productfamilie: CAPAROC
Model: Opsteekmodule
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede stijf: 0,5 mm² ... 16 mm²
Kabeldoorsnede AWG: 20... 8
Breedte: 12,4 mm
Hoogte: 132,4 mm
Diepte: 111,3 mm (incl. draagrail 7,5 mm)
Kleur: lichtgrijs (RAL 7035).
Brandbaarheidsklasse conform UL 94: V-0
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -30 °C- 65 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
Hoogte: ≤ 4000 m (amsl)
Normen/bepalingen: En 60068-2-27
Opmerking: Omgevingsinvloeden - schokken
Montagemethode: Insteekbaar op stroomrail CAPAROC CR…
Isolatie-eigenschappen: Isolatie-eigenschappen
Verontreinigingsgraad: 2
Schok (werking): 30g (duur 11 ms, halve sinus-schokpuls, volgens IEC 60068-2-27);25g ( duur 6 ms, halve sinus-schokpuls volgens IEC 60068-2-27, permanente schok)
Trilling (werking): 5g (10 Hz ... 150 Hz / 10 cycli / as / X, Y, Z)
Voedingsspanning: 10 V DC- 30 V/DC:
Isoleerlengte: 18 mm
Algemeen: Algemeen
Spanningsbestendigheid: 35 V DC (lastcircuit)
Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,5 mm² ... 16 mm²
Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,5 mm² ... 16 mm²
Identificatie: ISA S71.04.2013 G3 Harsh Group A
MATERIAAL: PA 6;PA 6;PA 6;PC
Verliesvermogen: type. 0,22 W (bij stationair toerental bij 24 V);< 1,5 W (bij nominale werking bij 24 V en 45 A)
NOMINALE SPANNING: 12 V DC;24 V DC
Beschermingsklasse: III
Uitgangsspanning: Max. 30 V DC (ingangsspanning ±5 % bij I > 80 % bij min. Een kanaal)
Ingangsspanningsbereik: 7 V DC ... 30 V DC (reset met dalende flank)
Stroomverbruik: type. 0,5 mA (bij 24 V DC)
Rendement: > 99%
MTBF (IEC 61709, SN 29500): 18886912,65 uur (bij 25 °C met 21 % belasting);5907048,64 uur (bij 40 °C met 34,25 % belasting);933563,97 uur (bij 40 °C met 100 % belasting)
Verontreinigende gastest: Test van het schadelijke gas
UL-goedkeuring: UL-goedkeuring
Uitgangsstroom: max. 20 mA
Toegekende stootspanning: 0,5 kV
Aantal sleuven: 2
Lastcircuit: Lastcircuit
Soort activering: E (elektronisch)
Ruststroom I0: type. 9 mA (bij stationair toerental bij 24 V)
Temperatuurderating: 45 A (totale stroom bij 40 °C);30 A (totale stroom bij 65 °C)
Spanningsval: 0,03 V (bij 45 A)
Uitschakeling onder spanning: ≤ 9,2 V DC (actief);≥ 10,2 V DC (inactief)
Reset: Reset
Pulslengte: ≥ 50 ms
Statusuitgang: Statusuitgang
Vochtigheidscontrole: 96 uur, 95 % RV, 40 °C.
Nominale stroom IN: 45 A DC (totale stroom ingang)
Overspanningsbeveiliging: ≥ 30,5 V DC (actief);≤ 29,5 V DC (niet actief)
Hoofdcircuit IN+: Hoofdcircuit IN+
Hoofdcircuit IN-: Hoofdcircuit IN-
Maximale systeemuitbreiding: ≤ 20 (CAPAROC-module uitbreidbaar)
Power (PWR) LED groen: Brandt (bij geen kanaalfout);brandt (voedingsspanning in nominaal bereik);knippert (3 x bij uitschakeling programmeervergrendeling)
Power (PWR) LED rood: Brandt (voedingsspanning buiten nominaal bereik)
Power (PWR) LED geel: Knippert (3 x bij activering programmeerblokkering)
Signaal LED groen: Brandt (bij geen kanaalfout);brandt (voedingsspanning in nominaal bereik)
Signaal LED geel: Brandt (bij I > 80 % bij min. Een kanaal)
Signaal LED rood: Brandt (bij minstens één kanaalfout);brandt (voedingsspanning buiten nominaal bereik)

Soortnaam: Voedingsmodule

Uitvoering: Opsteekmodule

Aansluiting: Push-In-veeraansluiting

: IP20

: 111.3 mm

Breedte: 12.4 mm

Hoogte: 132.4 mm

Geschikt voor: Stroomrail CAPAROC CR…

Inhoud: 1 stuk(s)

Type: CAPAROC PM S-R

Afm.: (l x b x h) 111.3 x 12.4 x 132.4 mm

Diepte: 111.3 mm

Voedingsspanning: 30 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Voedingsmodule 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Voedingsmodule 1 stuk(s)

Omschrijving

Voedingsmodule E (elektronisch), montagemethode: Insteekbaar op stroomrail CAPAROC CR…, nominale stroom: 45 A.

De teksten voor dit artikel zijn automatisch vertaald.
