Phoenix Contact 1708745 Doorvoeringsklem Totaal aantal polen: 2 Rastermaat: 20 mm Inhoud: 10 stuk(s) Piece kopen ? Conrad Electronic

Een multistekkerverbinding met een transparant en oranje behuizing, gemonteerd op een plaat, toont zijdelingse aansluitingsmogelijkheden.

Afbeelding vergelijkbaar

Diagram toont stroomsterkte tegen omgevingstemperatuur. Stroomsterkte blijft constant (160 A) tot 75°C, daarna daalt deze sterk.

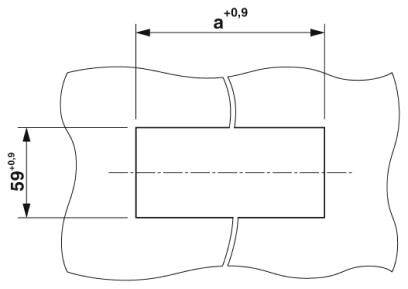

Diagram van een rechthoekig oppervlak met gekromde lijnen. Buitenafmetingen: breedte 59 hoog 0,9', lengte 'a hoog 0,9'. Een middenlijn loopt horizontaal.

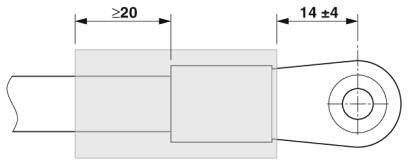

Technische tekening van een flenslagering met afmetingen: linker lengte minimaal 20 mm, rechter boring 14 ± 4 mm.

Diagram toont stroomsterkte in ampère tegen omgevingstemperatuur in graden Celsius voor 50 mm² aluminium geleider. Maximale waarde bij 20°C: 140 A.

1/5

Afbeelding vergelijkbaar

Soortnaam

Doorvoeringsklem

Bouwtype

Bus

Rastermaat (RM)

20 mm

Totaal aantal polen

Verpakkingswijze

Piece

Datasheet (PDF)

Leverbaar do. 8 okt.

30 Set(s)

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 17,77 / Stuk)

€ 177,68

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Doorvoerklem

Inhoud: 10 stuk(s)
Totaal aantal polen: 2

Technische specificaties

Aantal aansluitingen: 4
Isolatiemateriaalgroep: I
Aantal potentialen: 2
Omgevingstemperatuur (montage): -5 °C ... 100 °C

: Piece

Soortnaam: Doorvoeringsklem

Bouwtype: Bus

Bijzonderheden: Met hendel

Rastermaat (RM): 20 mm

Totaal aantal polen: 2

Breedte: 58 mm

Nominale stroom: 150 A

Nominale stroom (afgerond): 150 A

Inhoud: 10 stuk(s)

Aansluiting: T-LOX-knevelaansluiting

Fabrikantnr.: 1708745

Kleur (specifiek): Grijs

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Nominale spanning: 1000 V

Max. dwarsdoorsnede: 50 mm²

Min. dwarsdoorsnede: 10 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: TW 50/ 2-CL

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209290 Phoenix Contact 1708745 Doorvoeringsklem Totaal aantal polen: 2 Rastermaat: 20 mm Inhoud: 10 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209290 Phoenix Contact 1708745 Doorvoeringsklem Totaal aantal polen: 2 Rastermaat: 20 mm Inhoud: 10 stuk(s) Piece

Omschrijving

De bedieningshendel maakt tijdbesparende en soepele aansluiting van grote ladder. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. 90° geopende klemruimte maakt comfortabel inzwenken van de geleider. Snel, zonder gereedschap te monteren aan de wand van de behuizing met behulp van een befestigungskeils.
