Phoenix Contact 1790645 Female behuizing (kabel) Totaal aantal polen: 18 Rastermaat: 3.5 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

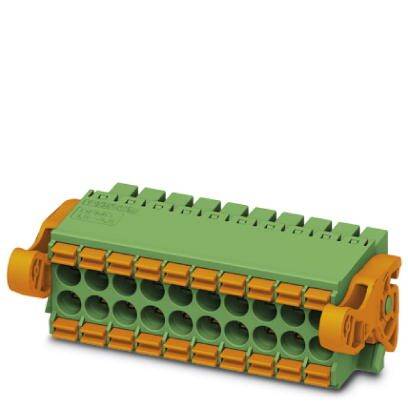

Een groene elektrische stekker met meerdere oranje contacten en twee zijdelingse bevestigingselementen.

Afbeelding vergelijkbaar

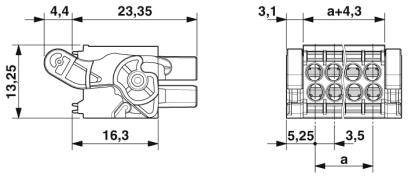

Technische tekening van een stekkerverbinding met afmetingen in millimeters. Toont bovenaanzicht en zijaanzicht van het onderdeel.

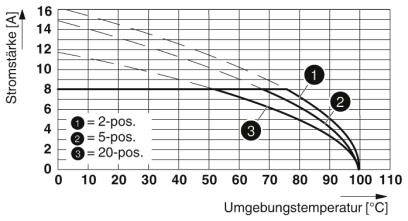

Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C]. Drie curves markeren verschillende posities: '1 = 2-pos.', '2 = 5-pos.', '3 = 20-pos.'. Stroomsterkte daalt met stijgende temperatuur.

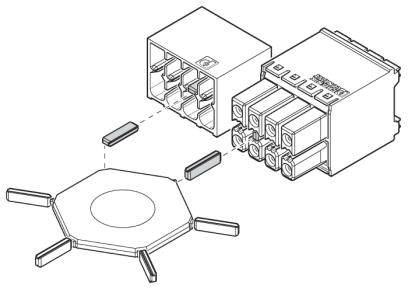

Zeskantverbindingsschema dat de aansluiting van twee steekelementen weergeeft.

1/4

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

3.5 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar di. 6 okt.

6 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 19,83 / Stuk)

€ 19,83

excl. btw

Slechts 6 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 2
Totaal aantal polen: 18

Technische specificaties

Aantal aansluitingen: 36
Isolatiemateriaalgroep: I
Nominale stootspanning (III/3): 2,5 kV
Stekkersysteem: MINI COMBICON - DFMC 1,5
Vergrendeling: Lock & Release-uitwerphendel
Aantal potentialen: 36
Bouwhoogte (hoogte zonder soldeerpin): 13,25 mm
Omgevingstemperatuur (montage): -5 °C... 100 °C
Steekkracht per pool: ca. 3 N
Trekkracht per pool: ca. 2 N
Steekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 2

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 3.5 mm

Totaal aantal polen: 18

Breedte: 70 mm

Nominale stroom: 8 A

Nominale stroom (afgerond): 8 A

Inhoud: 1 stuk(s)

AWG (max.): 16

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 27.79 x 70 x 13.25 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1790645

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 13.25 mm

: 27.79 mm

Max. dwarsdoorsnede: 1.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: DFMC 1,5/18-ST-3,5-LR

Documenten en downloads

Datablad

Datablad 2209384 Phoenix Contact 1790645 Female behuizing (kabel) Totaal aantal polen: 18 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209384 Phoenix Contact 1790645 Female behuizing (kabel) Totaal aantal polen: 18 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Omschrijving

Gereedschapsloze, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert langdurig stabiel contact. Intuïtief te bedienen door kleurrijk afgezette bedieningsdrukkers. Geoptimaliseerd voor krappe inbouwsituaties: bediening en kabelaansluiting vanuit één richting. Automatisch vastklikken en intuïtief losmaken door de in kleur afgezette Lock-and-Release-bedieningshefboom.
