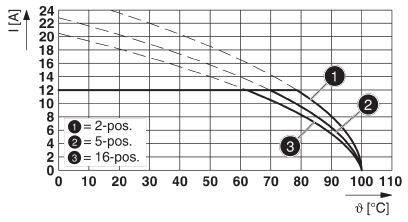

![Diagram van stroomsterkte [A] afhankelijk van temperatuur [°C]. Curves voor 2, 5 en 16 posities. Stroomsterkte daalt bij toenemende temperatuur.](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002209387TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

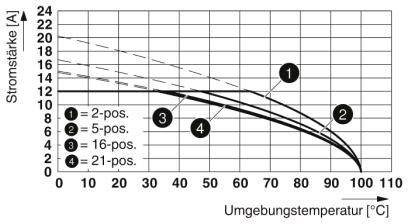

![Diagram toont stroomsterkte [A] in afhankelijkheid van omgevingstemperatuur [°C] voor verschillende posities (1 tot 4). Trend: Afnemende stroomsterkte bij stijgende temperatuur.](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002209387TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

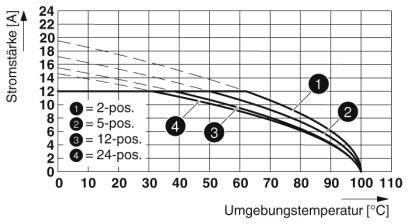

![Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C]. Curves voor 2-, 5-, 12- en 24-posities. Stroomsterkte daalt met stijgende temperatuur.](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002209387TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Afbeelding vergelijkbaar
Phoenix Contact 1792728 Female behuizing (kabel) Totaal aantal polen: 22 Rastermaat: 5 mm Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Female behuizing (kabel)
Bouwtype
Bus
Aantal rijen
1
Rastermaat (RM)
5 mm
Totaal aantal polen
22
Datasheet (PDF)
37 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 11,56
3
5% = € 0,63
€ 10,93
5
8% = € 0,89
€ 10,67
10
9% = € 1,06
€ 10,50
25
11% = € 1,25
€ 10,31
50
13% = € 1,47
€ 10,09
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 11,56 / Stuk)
€ 11,56
excl. btw
Incl. 14 dagen retourrecht
Highlights & Details
Connector voor printplaten
- Inhoud: 1 stuk(s)
- Aantal rijen: 1
- Totaal aantal polen: 22
Technische specificaties
- Aantal aansluitingen: 22
- Nominale diameter: 2.5 mm²
- Isolatiemateriaalgroep: I
- Nominale stootspanning (III/3): 4 kV
- Stekkersysteem: Classic Combicon
- Vergrendeling: zonder
- Aantal potentialen: 22
- Constructiehoogte (hoogte zonder soldeerpen): 26 mm
- Omgevingstemperatuur (montage): -5 °C- 100 °C
- Steekkracht per pool circa: 8 N
- Trekkracht per pool circa: 6 N
- Insteekcycli: 25
- Soortnaam
Female behuizing (kabel)
- Bouwtype
Bus
- Aantal rijen
1
- Bijzonderheden
Met kabelbehuizing
- Rastermaat (RM)
5 mm
- Totaal aantal polen
22
- Breedte
110 mm
- Nominale stroom
12 A
- Nominale stroom (afgerond)
12 A
- Inhoud
1 stuk(s)
- AWG (max.)
12
- AWG (min.)
24
- Striplengte (max.)
7 mm
- Afm.
(l x b x h) 12.5 x 110 x 26 mm
- Aansluiting
Schroeven
- Afm. schroefdraad
M3
- Fabrikantnr.
1792728
- Kleur (specifiek)
Groen
- Isolatiemateriaal
PA
- Contactmateriaal
Cu-legering, vertind
- Contactoppervlak connect
Tin
- Nominale spanning
320 V
- Hoogte
26 mm
12.5 mm
- Max. dwarsdoorsnede
2.5 mm²
- Min. dwarsdoorsnede
0.2 mm²
- Max. temperatuur
+100 °C
- Min. temperatuur
-40 °C
- Type
MVSTBW 2,5/22-ST
- Aantal polen
22
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2209387 Phoenix Contact 1792728 Female behuizing (kabel) Totaal aantal polen: 22 Rastermaat: 5 mm Inhoud: 1 stuk(s)
Datablad 2209387 Phoenix Contact 1792728 Female behuizing (kabel) Totaal aantal polen: 22 Rastermaat: 5 mm Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2209387 Phoenix Contact 1792728 Female behuizing (kabel) Totaal aantal polen: 22 Rastermaat: 5 mm Inhoud: 1 stuk(s)
Omschrijving
Bekend aansluitprincipe maakt wereldwijd gebruik mogelijk. Voor de aansluiting van twee geleiders. Geringe opwarming door maximale contactkracht.
