Phoenix Contact 1808815 Male behuizing (kabel) Totaal aantal polen: 11 Rastermaat: 5.08 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

Groene elektrische stekker met meerdere aansluitklemmen voor het bevestigen van draden, tegen een witte achtergrond.

Afbeelding vergelijkbaar

Diagram toont stroombelastbaarheid in ampère ten opzichte van omgevingstemperatuur in graden Celsius. Drie curves voor 2-, 5- en 16-polige contacten. Stroom neemt toe met de temperatuur.

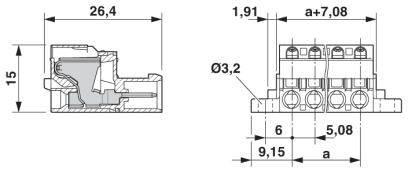

Technische tekening van een steekverbinder met maatvoering in millimeters, toont doorsnede en vooraanzicht voor gedetailleerde specificaties.

1/3

Afbeelding vergelijkbaar

Soortnaam

Male behuizing (kabel)

Bouwtype

Stekker

Aantal rijen

Rastermaat (RM)

5.08 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 1 okt.

17 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 9,91 / Stuk)

€ 9,91

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 11

Technische specificaties

Aantal aansluitingen: 11
Nominale diameter: 2.5 mm²
Isolatiemateriaalgroep: I
Nominale stootspanning (III/3): 4 kV
Stekkersysteem: Classic Combicon
Vergrendeling: zonder
Aantal potentialen: 11
Constructiehoogte (hoogte zonder soldeerpen): 15 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 8 N
Trekkracht per pool circa: 6 N
Insteekcycli: 25

Soortnaam: Male behuizing (kabel)

Bouwtype: Stekker

Aantal rijen: 1

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 5.08 mm

Totaal aantal polen: 11

Breedte: 69.1 mm

Nominale stroom: 12 A

Nominale stroom (afgerond): 12 A

Inhoud: 1 stuk(s)

AWG (max.): 12

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 26.4 x 69.1 x 15 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1808815

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 320 V

Hoogte: 15 mm

: 26.4 mm

Max. dwarsdoorsnede: 2.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: FKICS 2,5/11-STD-5,08-RN

Aantal polen: 11

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209400 Phoenix Contact 1808815 Male behuizing (kabel) Totaal aantal polen: 11 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209400 Phoenix Contact 1808815 Male behuizing (kabel) Totaal aantal polen: 11 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Omschrijving

Tijdbesparende push-in-aansluiting zonder gereedschap. Door de vaste schroevendraaier geopende klemruimte maakt een comfortabele kabelaansluiting mogelijk. Omgekeerde stekker met pencontacten voor aanraakveilige apparaatuitgangen of mobiele kabel-kabelverbindingen. Intuïtief te bedienen vergrendeling beschermt tegen onbedoelde ontkoppeling. Te combineren met MSTB 2,5 serie.
