Phoenix Contact 1821135 Female behuizing (kabel) Totaal aantal polen: 6 Rastermaat: 2.54 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

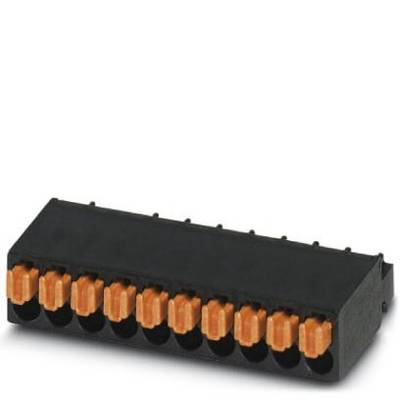

Een zwarte elektrische connector met meerdere kopercontacten die uitsteken uit een rechthoekige kunststof basis.

Afbeelding vergelijkbaar

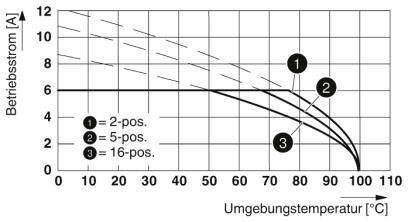

Diagram toont afhankelijkheid van bedrijfsstroom [A] en omgevingstemperatuur [°C] voor 2-, 5- en 16-polige apparaten. Stroom neemt af bij stijgende temperatuur.

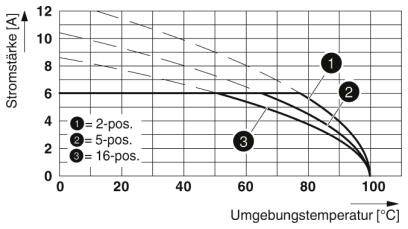

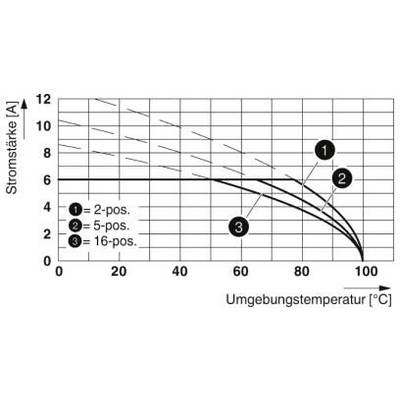

Diagram toont stroomsterkte afhankelijk van omgevingstemperatuur voor 2-, 5- en 16-polige verbindingen, met lijngrafiek.

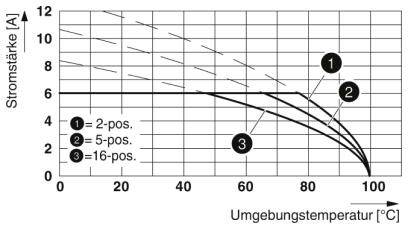

'Diagram toont de stroomsterktecurves [A] tegen omgevingstemperatuur [°C] voor 2-pos., 5-pos. en 16-pos.; stroomsterkte neemt af met toenemende temperatuur.'

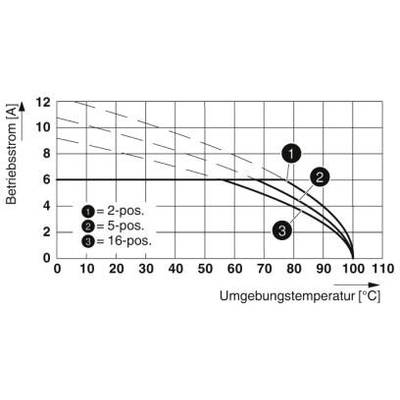

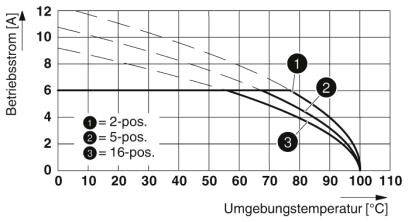

Diagram toont de bedrijfsstroom in ampère (y-as) tegen omgevingstemperatuur in graden Celsius (x-as) voor 2-, 5- en 16-posities.

1/5

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

2.54 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 1 okt.

69 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 4,95 / Stuk)

€ 4,95

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 6

Technische specificaties

Aantal aansluitingen: 6
Nominale diameter: 0.5 mm²
Isolatiemateriaalgroep: IIIa
Nominale stootspanning (III/3): 2,5 kV
Stekkersysteem: Micro Combicon – FMC 0,5
Vergrendeling: zonder
Aantal potentialen: 6
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 2 N
Trekkracht per pool circa: 2 N
Insteekcycli: 100

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 2.54 mm

Totaal aantal polen: 6

Breedte: 15.74 mm

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Inhoud: 1 stuk(s)

AWG (max.): 20

AWG (min.): 26

Striplengte (max.): 7 mm

Afm.: (l x b x h) 14 x 15.74 x 5.35 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1821135

Kleur (specifiek): Zwart

Isolatiemateriaal: LCP

Contactmateriaal: Cu-legering, verguld

Contactoppervlak connect: Goud

Nominale spanning: 160 V

Hoogte: 5.35 mm

: 14 mm

Max. dwarsdoorsnede: 0.5 mm²

Min. dwarsdoorsnede: 0.14 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: FMC 0,5/ 6-ST-2,54

Aantal polen: 6

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209438 Phoenix Contact 1821135 Female behuizing (kabel) Totaal aantal polen: 6 Rastermaat: 2.54 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209438 Phoenix Contact 1821135 Female behuizing (kabel) Totaal aantal polen: 6 Rastermaat: 2.54 mm Inhoud: 1 stuk(s)

Omschrijving

Vergulde contactpunten garanderen de langdurig stabiele overdrachtskwaliteit. Tijdbesparende push-in-aansluiting zonder gereedschap. Gedefinieerde contactkracht garandeert langdurig stabiel contact. Intuïtief te bedienen door opvallend gekleurde bedieningsknoppen. Geoptimaliseerd voor krappe inbouwsituaties: bediening en kabelaansluiting van één kant.
