Phoenix Contact 1821177 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 2.54 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

Een zwarte kunststof stekkerblok met meerdere koperkleurige aansluitingen, geschikt voor elektrische verbindingen.

Afbeelding vergelijkbaar

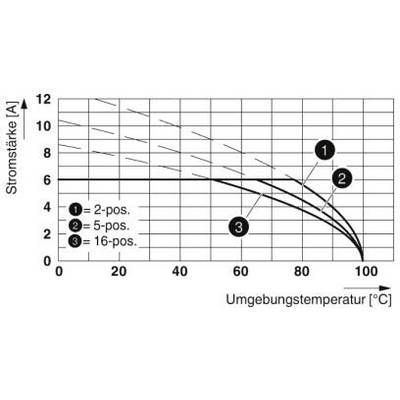

Diagram toont stroomsterkte als functie van omgevingstemperatuur. Drie krommen voor 2-, 5- en 16-polige contacten met een dalende trend.

'Diagram toont stroomsterkte [A] versus omgevingstemperatuur [°C]. Drie curves voor 2-, 5-, 16-standige instellingen. Stijgende temperatuur verlaagt stroomsterkte.'

Diagram toont 'Bedrijfsstroom [A]' versus 'Omgevingstemperatuur [°C]' met drie lijnen voor 2-, 5- en 16-posities, die de stroomdaling bij verhoogde temperatuur weergeven.

Diagram toont bedrijfsstroom versus omgevingstemperatuur voor schakelposities: 1=2-pos., 2=5-pos., 3=16-pos. Hogere stroom bij lage temperatuur.

1/5

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

2.54 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar di. 6 okt.

55 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 7,43 / Stuk)

€ 7,43

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 10

Technische specificaties

Aantal aansluitingen: 10
Nominale diameter: 0.5 mm²
Isolatiemateriaalgroep: IIIa
Nominale stootspanning (III/3): 2,5 kV
Stekkersysteem: Micro Combicon – FMC 0,5
Vergrendeling: zonder
Aantal potentialen: 10
Constructiehoogte (hoogte zonder soldeerpen): 5,35 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 2 N
Trekkracht per pool circa: 2 N
Insteekcycli: 100

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 2.54 mm

Totaal aantal polen: 10

Breedte: 25.9 mm

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Inhoud: 1 stuk(s)

AWG (max.): 20

AWG (min.): 26

Striplengte (max.): 7 mm

Afm.: (l x b x h) 14 x 25.9 x 5.35 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1821177

Kleur (specifiek): Zwart

Isolatiemateriaal: LCP

Contactmateriaal: Cu-legering, verguld

Contactoppervlak connect: Goud

Nominale spanning: 160 V

Hoogte: 5.35 mm

: 14 mm

Max. dwarsdoorsnede: 0.5 mm²

Min. dwarsdoorsnede: 0.14 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: FMC 0,5/10-ST-2,54

Aantal polen: 10

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209442 Phoenix Contact 1821177 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 2.54 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209442 Phoenix Contact 1821177 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 2.54 mm Inhoud: 1 stuk(s)

Omschrijving

Vergulde contactpunten garanderen de langdurig stabiele overdrachtskwaliteit. Tijdbesparende push-in-aansluiting zonder gereedschap. Gedefinieerde contactkracht garandeert langdurig stabiel contact. Intuïtief te bedienen door opvallend gekleurde bedieningsknoppen. Geoptimaliseerd voor krappe inbouwsituaties: bediening en kabelaansluiting van één kant.
