Phoenix Contact 1824243 Female behuizing (kabel) Totaal aantal polen: 14 Rastermaat: 5.08 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

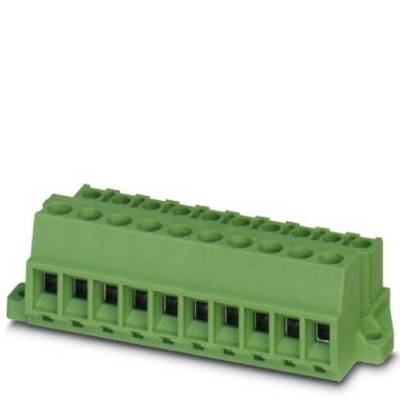

Groene elektrische aansluitblok met meerdere aansluitklemmen, geschikt voor industriële toepassingen en elektrische installaties.

Afbeelding vergelijkbaar

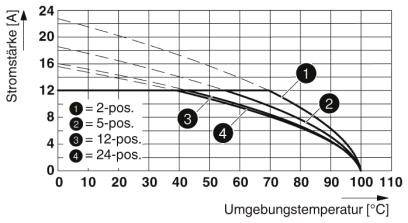

Diagram toont de relatie tussen stroomsterkte (A) en omgevingstemperatuur (°C) voor 2-, 5-, 12- en 24-polige verbindingen.

Maatschets van een elektrische stekkerverbinding met zij- en vooraanzicht. Voorzien van maten voor breedte en hoogte.

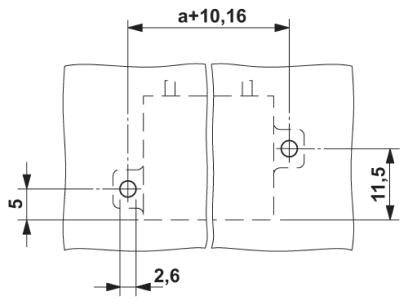

'Technical drawing of two rectangular objects with dimensions. Distance: a+10.16mm horizontal, 11.5mm vertical, 2.6mm spacing.'

1/4

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

5.08 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar do. 1 okt.

38 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 14

Technische specificaties

Aantal poorten: 14
Nominale diameter: 2.5 mm²
Isolatiemateriaalgroep: I
Ontwerpspanningspiek (III/3): 4 kV
Stekkersysteem: CLASSIC COMBICON
Vergrendeling: zonder
Aantal potentialen: 14
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 8 N
Trek kracht per pool: ca. 6 N
Insteekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Bijzonderheden: Met kabelbehuizing

Rastermaat (RM): 5.08 mm

Totaal aantal polen: 14

Breedte: 81 mm

Nominale stroom: 12 A

Nominale stroom (afgerond): 12 A

Inhoud: 1 stuk(s)

AWG (max.): 12

AWG (min.): 24

Striplengte (max.): 7 mm

Afm.: (l x b x h) 25.5 x 81 x 17 mm

Aansluiting: Schroeven

Afm. schroefdraad: M3

Fabrikantnr.: 1824243

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 320 V

Hoogte: 17 mm

: 25.5 mm

Max. dwarsdoorsnede: 2.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: MSTBU 2,5/14-STD-5,08

Aantal polen: 14

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209448 Phoenix Contact 1824243 Female behuizing (kabel) Totaal aantal polen: 14 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209448 Phoenix Contact 1824243 Female behuizing (kabel) Totaal aantal polen: 14 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Omschrijving

Bekend aansluitprincipe maakt wereldwijd gebruik. Geringe opwarming door de hoogste contactkracht. Maakt aansluiting mogelijk van twee geleiders.
