Phoenix Contact 1825433 Male behuizing (kabel) Totaal aantal polen: 14 Rastermaat: 5.08 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

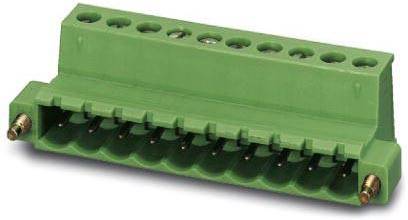

Groene elektrische stekkerverbinding met meerdere aansluitklemmen, die wordt gebruikt voor veilige draadverbindingen.

Afbeelding vergelijkbaar

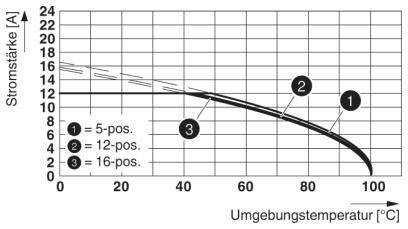

Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C]. Drie curves voor 5-polig (1), 12-polig (2) en 16-polig (3). Naar rechts dalend.

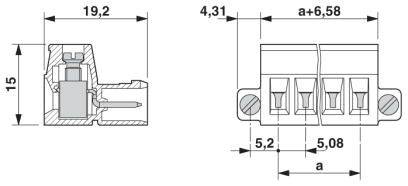

Technische tekening van een elektronische klem met afmetingen: hoogte 15 mm, breedte 19,2 mm, en gedetailleerde weergave van de klemmenindeling.

1/3

Afbeelding vergelijkbaar

Soortnaam

Male behuizing (kabel)

Bouwtype

Stekker

Aantal rijen

Rastermaat (RM)

5.08 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar ma. 5 okt.

4 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 12,39 / Stuk)

€ 12,39

excl. btw

Slechts 4 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 14

Technische specificaties

Aantal aansluitingen: 14
Nominale diameter: 2.5 mm²
Isolatiemateriaalgroep: I
Nominale stootspanning (III/3): 4 kV
Stekkersysteem: Classic Combicon
Vergrendeling: schroefflens
Aantal potentialen: 14
Constructiehoogte (hoogte zonder soldeerpen): 15 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 8 N
Trekkracht per pool circa: 7 N
Insteekcycli: 25

Soortnaam: Male behuizing (kabel)

Bouwtype: Stekker

Aantal rijen: 1

Bijzonderheden: Met kabelbehuizing

Rastermaat (RM): 5.08 mm

Totaal aantal polen: 14

Breedte: 81.24 mm

Nominale stroom: 12 A

Nominale stroom (afgerond): 12 A

Inhoud: 1 stuk(s)

AWG (max.): 12

AWG (min.): 24

Striplengte (max.): 7 mm

Afm.: (l x b x h) 19 x 81.24 x 15 mm

Aansluiting: Schroeven

Afm. schroefdraad: M3

Fabrikantnr.: 1825433

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 320 V

Hoogte: 15 mm

: 19 mm

Max. dwarsdoorsnede: 2.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: IC 2,5/14-STF-5,08

Aantal polen: 14

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209449 Phoenix Contact 1825433 Male behuizing (kabel) Totaal aantal polen: 14 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209449 Phoenix Contact 1825433 Male behuizing (kabel) Totaal aantal polen: 14 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Omschrijving

Bekend aansluitprincipe maakt wereldwijd gebruik mogelijk. Eenvoudige vervanging van de printplaten door insteekbare modules. Schroefbare flens voor maximale mechanische stabiliteit. Omgekeerde stekker met pencontacten voor aanraakveilige apparaatuitgangen of mobiele kabel-kabelverbindingen. Te combineren met MSTB 2,5 serie. Geringe opwarming door maximale contactkracht.
