Phoenix Contact 1861946 Printklem 1.5 mm² Aantal polen 3 Groen 150 stuk(s) Piece kopen ? Conrad Electronic

Elektronische connector met acht groene aansluitingen en oranje klemmen, gebruikt voor de integratie van elektronische componenten.

Afbeelding vergelijkbaar

Technische tekening van een multipolaire connector met maatvoering voor breedte, hoogte en pin-afstanden in millimeters.

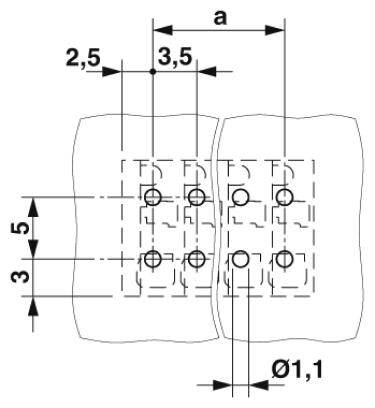

Technische tekening met maten van een gatpatroon op twee platen. Maten: 3,5 cm afstand tussen de gaten; gatdiameter Ø1,1 cm.

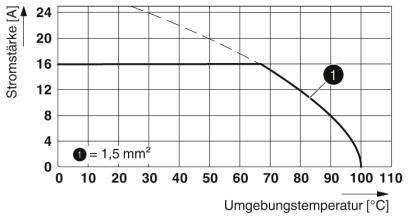

Diagram toont stroomsterkte (A) versus omgevingstemperatuur (°C) voor 1,5 mm² kabel. Stroomsterkte daalt van 16 A bij 30°C tot 5 A bij 100°C.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen per rij

Aantal polen

Datasheet (PDF)

Leverbaar di. 22 sep.

19 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 150 stuk(s))

Set(s)

Totaal (€ 0,74 / Stuk)

€ 111,56

excl. btw

Gratis verzending*

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 150 stuk(s)

Technische specificaties

Montagemethode: golfsolderen
Aantal aansluitingen: 3
Oppervlaktestructuur: schmelztauchverzinnt
Metalen oppervlak soldeergebied (bovenlaag): tin (2 - 4 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 8 mm
Pinlengte: 2,6 mm
Penafmetingen: 0,75 x 0,3 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Frequentie: 10 - 150 - 10 Hz
Nominale diameter: 1.5 mm²

: Piece

Type: SPTAF 1/ 3-3,5-IL

Soortnaam: Printklem

Bijzonderheden: Met push-in-veeraansluiting

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen per rij: 3

Aantal polen: 3

Striplengte (max.): 8 mm

Aansluiting: Push-In-klem
Print

Nominale stroom: 16 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 16 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 24

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): PA

Kleur (specifiek): Groen

Fabrikantnr.: 1861946

Inhoud: 150 stuk(s)

Nominale spanning: 160 V

Breedte: 12 mm

Hoogte: 10.6 mm

: 11 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209487 Phoenix Contact 1861946 Printklem 1.5 mm² Aantal polen 3 Groen 150 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209487 Phoenix Contact 1861946 Printklem 1.5 mm² Aantal polen 3 Groen 150 stuk(s) Piece

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Intuïtief te bedienen door kleurige drukknop. Geringe onderdeel grootte voor ruimte kritieke toepassingen. Snel en comfortabel testen door geïntegreerde testoptie.
