Phoenix Contact 1862000 Printklem 1.5 mm² Aantal polen 9 Groen 55 stuk(s) Piece kopen ? Conrad Electronic

Groene elektrische stekkerverbinding met acht aansluitingen en oranje klemmen, geschikt voor bevestiging op printplaten.

Afbeelding vergelijkbaar

Technische tekening van een elektrische stekkerverbinding. Toont afmetingen: 10,6 mm hoogte, 2,5 mm diepte, 11 mm breedte, 3,5 mm tussen de pinnen.

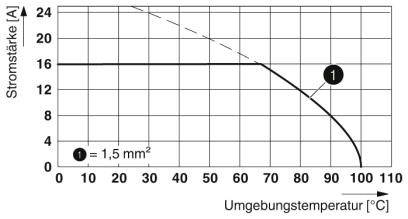

Diagram toont stroomsterkte in afhankelijkheid van omgevingstemperatuur. Curve daalt van 21 A bij 0°C naar 0 A bij 100°C. Punt geeft 16 A, 1,5 mm² aan.

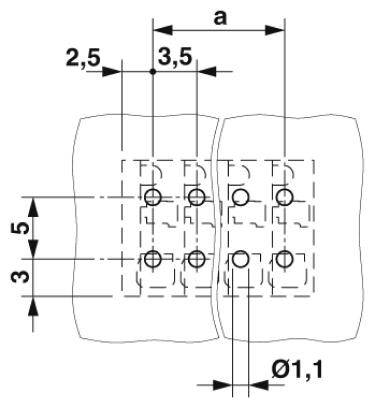

Technische tekening van een gatpatroon: 3 x 3 raster met een verticale afstand van 2,5 mm en een horizontale afstand van 3,5 mm; gatdiameter 1,1 mm.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen per rij

Aantal polen

Datasheet (PDF)

Leverbaar di. 22 sep.

4 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 55 stuk(s))

Set(s)

Totaal (€ 2,18 / Stuk)

€ 119,83

excl. btw

Gratis verzending*

Slechts 4 Set(s) beschikbaar

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 55 stuk(s)

Technische specificaties

Montagemethode: golfsolderen
Aantal aansluitingen: 9
Oppervlaktestructuur: schmelztauchverzinnt
Metalen oppervlak soldeergebied (bovenlaag): tin (2 - 4 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 8 mm
Pinlengte: 2,6 mm
Penafmetingen: 0,75 x 0,3 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Frequentie: 10 - 150 - 10 Hz
Nominale diameter: 1.5 mm²

: Piece

Type: SPTAF 1/ 9-3,5-IL

Soortnaam: Printklem

Bijzonderheden: Met push-in-veeraansluiting

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen per rij: 9

Aantal polen: 9

Striplengte (max.): 8 mm

Aansluiting: Push-In-klem
Print

Nominale stroom: 16 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 16 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 24

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): Polyamide

Kleur (specifiek): Groen

Fabrikantnr.: 1862000

Inhoud: 55 stuk(s)

Nominale spanning: 160 V

Breedte: 33 mm

Hoogte: 10.6 mm

: 11 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209491 Phoenix Contact 1862000 Printklem 1.5 mm² Aantal polen 9 Groen 55 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209491 Phoenix Contact 1862000 Printklem 1.5 mm² Aantal polen 9 Groen 55 stuk(s) Piece

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Intuïtief te bedienen door kleurige drukknop. Geringe onderdeel grootte voor ruimte kritieke toepassingen. Snel en comfortabel testen door geïntegreerde testoptie.
