Phoenix Contact 1862039 Printklem 1.5 mm² Aantal polen 12 Groen 80 stuk(s) kopen ? Conrad Electronic

Groene elektrische stekkerdoos met acht aansluitingen en oranje knoppen, bedoeld voor gebruik in elektronische apparaten.

Afbeelding vergelijkbaar

Diagram toont stroomsterkte versus omgevingstemperatuur voor 1,5 mm² kabel: Max 24A bij 0°C, afname tot 10A bij 100°C.

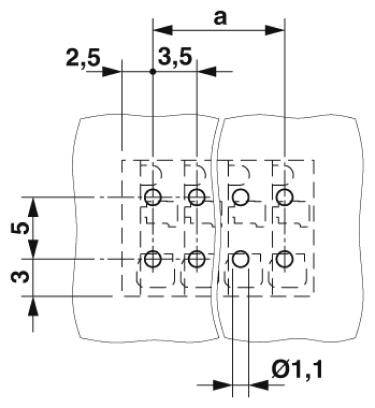

Technische tekening van een gatenpatroon met afmetingen: Cirkelgat Ø1,1; horizontale afstand 3,5; verticale afstand 2,5; vierkante configuratie.

Technische tekening van een vijfpolige stekkerverbinding. Links: vooraanzicht met breedtedimensies. Rechts: zijaanzicht met hoogte- en dieptemaatvoering.

1/4

Afbeelding vergelijkbaar

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen per rij

Aantal polen

Aansluiting

Push-In-klem

Datasheet (PDF)

Leverbaar di. 22 sep.

3 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 80 stuk(s))

Set(s)

Totaal (€ 2,78 / Stuk)

€ 222,31

excl. btw

Gratis verzending*

Slechts 3 Set(s) beschikbaar

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 80 stuk(s)

Technische specificaties

Montagemethode: golfsolderen
Aantal poorten: 12
Oppervlaktestructuur: schmelztauchverzinnt
Metalen oppervlak soldeergebied (bovenlaag): tin (2 - 4 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 8 mm
Pinlengte: 2,6 mm
Penafmetingen: 0,75 x 0,3 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Frequentie: 10 - 150 - 10 Hz
Nominale diameter: 1.5 mm²

Type: SPTAF 1/12-3,5-IL

Soortnaam: Printklem

Bijzonderheden: Met push-in-veeraansluiting

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen per rij: 12

Aantal polen: 12

Striplengte (max.): 8 mm

Aansluiting: Push-In-klem
Print

Nominale stroom: 16 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 16 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 24

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): PA

Kleur (specifiek): Groen

Fabrikantnr.: 1862039

Inhoud: 80 stuk(s)

Nominale spanning: 160 V

Breedte: 43.5 mm

Hoogte: 10.6 mm

: 11 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209493 Phoenix Contact 1862039 Printklem 1.5 mm² Aantal polen 12 Groen 80 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209493 Phoenix Contact 1862039 Printklem 1.5 mm² Aantal polen 12 Groen 80 stuk(s)

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Intuïtief te bedienen door kleurige drukknop. Geringe onderdeel grootte voor ruimte kritieke toepassingen. Snel en comfortabel testen door geïntegreerde testoptie.

De teksten voor dit artikel zijn automatisch vertaald.
