Phoenix Contact 2903158 Stroomvoorziening 12 V/DC 10 A 254.7 VA Inhoud 1 stuk(s) kopen ? Conrad Electronic

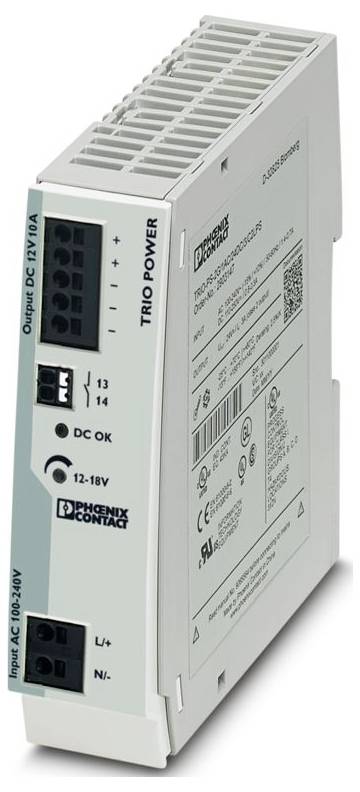

Phoenix Contact 2903158 Stroomvoorziening 12 V/DC 10 A 254.7 VA Inhoud 1 stuk(s)-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 152,88 / Stuk)

€ 152,88

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: TRIO Power
Type aansluiting: Push-in-aansluiting
Breedte: 35 mm
Hoogte: 130 mm
Diepte: 115 mm
Kleur: groen
Materiaal behuizing PC
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-6-3
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Verontreinigingsgraad: 2
Trilling (werking): < 15 Hz, amplitude ±2,5 mm (conform IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min.
Isoleerlengte: 8 mm
Draaddoorsnede flexibel min.: 0,2 mm²
Draaddoorsnede flexibel max.: 1,5 mm²
Diameter van de ladder vast min.: 0,2 mm²
Draaddoorsnede star max.: 1,5 mm²
Inbouwpositie: Horizontale draagrail NS 35, en 60715
Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
Frequentiebereik: 0,15 MHz ... 80 MHz
Beschermingsklasse: II (in gesloten schakelkast)
Frequentie: 50 Hz
Ingangsnominaal spanningsbereik: 122 V DC ... 250 V/DC:
Ingangsspanningsbereik: 122 V DC ... 275 V DC
Spanningsbestendigheid max.: ≤ 300 V AC 15 s
Inschakelstroomstoot: ≤ 30 A (typisch voorbeeld)
Inschakelstroomstootintegraal (I2t): < 1,5 A2s
Inschakelstroomstootbegrenzing: type. 30 A (na 1 ms)
Netuitvaltijd: > 100 ms (230 V AC)
Stroomverbruik: 1,4 A (122 V/DC), 0,6 A (250 V/DC)
Nominaal opgenomen vermogen: 254,7 VA
Inschakeltijd typisch: < 1 sec.
Invoerbeveiliging: 6,3 A koppeling (intern (apparaatbeveiliging))
Selectie van geschikte zekering voor de ingangsbeveiliging: 6 A ... 16 A (KARAKTERISTIEK B, C, D, K)
Rendement: type. 87,5% (120 V AC);type. 88,7% (230 V AC)
Uitgangskarakteristiek: U/I met dynamic load reserve
Nominale uitgangsspanning: 12 V DC ±1 %
Instelbereik van de uitgangsspanning (USet): 12 V DC ... 18 V DC (> 12 V DC, constant vermogen)
Nominale uitgangsstroom (IN): 10 A.
Dynamische boost (IDyn.boost): 15 A (5 s)
Weerstand tegen terugspanning: < 25 V.
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 22 V DC
Restgolfcapaciteit: < 50 mVSS (bij nominale waarden)
Stijgtijd: ≤ 10 ms (UOUT (10% ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 1 W (230 V)
Nominaal vermogen maximaal: < 15 W (230 V)
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Ingang: 3 kV (testspanning 4 - symmetrisch);6 kV (testspanning 4 - asymmetrisch)
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 1 kV (testspanning 2 - asymmetrisch)
Signalisatiefypes: LED;potentiaalvrij signaalcontact
Aantal fasen: 1
Isolatiespanning ingang/uitgang: 3 kV AC (typekeuring);1,5 kV AC (eenheidskeuring)
MTBF (IEC 61709, SN 29500): > (25 °C);> 1700000 UUR (40 °C);60 °C.
Inbouwmaat: Inbouwmaat
Montage-instructie: Uitbreidbaar: Horizontaal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), verticaal 50 mm
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal van de behuizing: kunststof
Uitvoering van de kap: Polycarbonaat
Gebruikshoogte: ≤ 5000 m (> 2000 m, derating: 10 %/1000 m)
Klimaatklasse: 3K3 (conform EN 60721)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
EMC-eisen storingsemissie: En 61000-6-3;en 61000-6-4
EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
Straling van de horsmakreel: Straling van de horsmakreel
Statische ontlading: Statische ontlading
Contactontlading: 6 kV (testniveau 3)
Luchtontlading: 8 kV (testniveau 3)
Opmerking: Criterium A.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 10 V/m (testscherpte 3)
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Spanning: 230 V AC
Spanningsdalingen: Spanningsdalingen
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Omgevingstemperatuur (starttype getest): -25 °C.
Railtoepassingen: En 50121-4
AC-bedrijf: AC-bedrijf
Vorm van het netwerk: Sternetwerk
Standaard netspanning: 120 V AC;230 V AC
Spanningssoort van de voedingsspanning: DC
Frequentiebereik AC: 50 Hz ... 60 Hz ± 10 %
Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor
Arbeidsfactor (cos phi): 0,53
Lekstroom tegen PE: < 0,25 mA
DC-bedrijf: DC-bedrijf
Derating: > 60 °C ... 70 °C (2,5 %/K)
Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%, 10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
Uitgangsvermogen: 120 W;180 W (5 s)
Draaddoorsnede AWG min: 24
Draaddoorsnede AWG max.: 16
Inbouwafstand rechts/links: 0 mm / 0 mm
Inbouwafstand boven/onder: 50 mm / 50 mm
Norm - beperking van de harmonische stromen van het net: En 61000-3-2
Norm - elektrische veiligheid: IEC 62368-1 (SELV)
Norm - minimale beschermingsspanning: IEC 62368-1 (SELV) en en 60204-1 (PELV)
Norm - veilige scheiding: DIN VDE 0100-410
Norm - veiligheid van transformatoren: En 61558-2-16 (alleen lucht- en oorlogstrappen)
UL-goedkeuringen: UL listed UL 508;UL/C-UL Recognized UL 60950-1
Uitvoering van de behuizing: Polycarbonaat
Storingsemissie: Emissie van storende invloeden
INGANGSSPANNINGSBEREIK AC: 85 V AC ... 264 V AC
Uitgebreid ingangsspanningsbereik tijdens gebruik: > 106 V AC
Uitschakelspanning: 105 V DC
Signaal: DC OK: Signaal: DC OK
Schakelspanning: maximaal 30 V AC/DC
Continustroom: 100 mA
Signaaluitgang: LED-statusindicatie: Signaaluitgang: LED-statusindicatie
Naam signalering: DC OK
STATUSWEERGAVE: LED „DC OK”
SIL conform IEC 61508: 0
Ingang/uitgang: Asymmetrisch
Draadloze storingsspanning conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer
Draadloze storingsstraling conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer

Soortnaam: Stroomvoorziening

Ingangsspanning (min.): 85 V/AC
122 V/DC

Ingangsspanning (max.): 264 V/AC
275 V/DC

Uitgangsstroom (max.): 10 A

Uitgangsstroom (max.) afgerond: 10 A

: 254.7 VA

Fasen: 1

Uitgangsspanning (nom.): 12 V/DC

Aansluiting: Push-In-veeraansluiting

Afm.: (l x b x h) 115 x 35 x 130 mm

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (max.) (Derating): 70 °C

Bedrijfstemperatuur (min.) (Derating): 60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2903158

Inhoud: 1 stuk(s)

Breedte: 35 mm

Hoogte: 130 mm

: 115 mm

: IP20

Type: TRIO-PS-2G/1AC/12DC/10

Diepte: 115 mm

Inbouwhoogte: 130 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579698 Phoenix Contact 2903158 Stroomvoorziening 12 V/DC 10 A 254.7 VA Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579698 Phoenix Contact 2903158 Stroomvoorziening 12 V/DC 10 A 254.7 VA Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde voeding, Trio Power met push-in-aansluiting voor DIN-railmontage, ingang: 1-fasig, uitgang: 12 V DC / 10 A

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
