Phoenix Contact 2904597 DIN-rail netvoeding 1.3 A 30 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

Een grijze, rechthoekige elektronische apparaat met meerdere aansluitingen en opschriften, waarschijnlijk een industrieel component.

Afbeelding vergelijkbaar

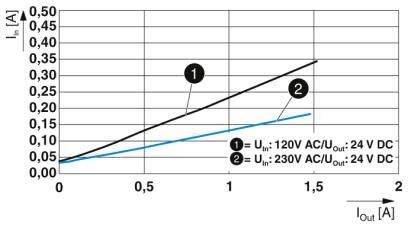

Diagram met twee lijnen, toont verband tussen uitgangsstroom (Iout) en ingangsstroom (In). Lijn 1: 'Uin: 120V AC/Uout: 24V DC', Lijn 2: 'Uin: 230V AC/Uout: 24V DC'.

Afbeelding toont een smal, verticaal technisch apparaat met afmetingsaanduidingen. Het heeft aansluitingen en LED's voor signaalindicatie.

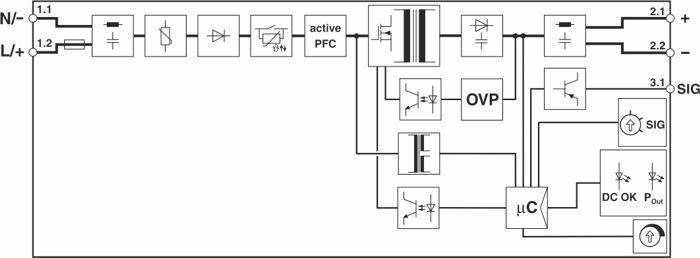

'Schakelschema van een voedingssysteem met actieve powerfactorcorrectie, overspanningsbeveiliging en microcontroller.'

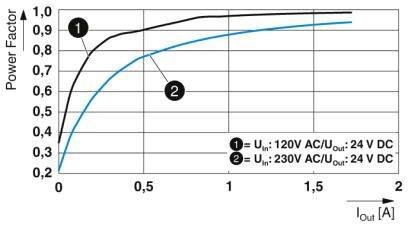

'Diagram toont vermogensfactor afhankelijk van uitgangsstroom. Twee curves: 120V AC, 230V AC. Vermogensfactor stijgt bij hogere stroom.'

'Elektrisch schema: Links bovenaan Input met (+), L, N, (-); rechts bovenaan Signalering; onderaan Output met (+), (-). Verbindingspijlen tussen eenheden.'

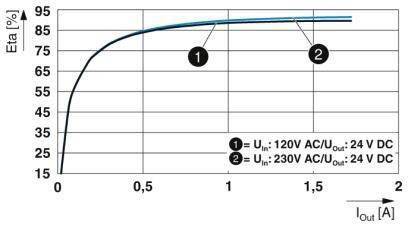

Diagram toont rendementscurve van een converter. Twee curves: (1) Invoer: 120V AC, Uitvoer: 24V DC; (2) Invoer: 230V AC, Uitvoer: 24V DC. X-as: Uitgangsstroom I_out[A], Y-as: Eta[%].

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 69,41 / Stuk)

€ 69,41

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 30 s
Isoleerlengte: 8 mm
Stroomverbruik: 0,46 A (100 V/AC), 0,37 A (120 V/AC), 0,2 A (230 V/AC), 0,2 A (240 V/AC)
Nominaal vermogen: 37 VA

Uitvoering: DIN-rail montage

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 1.3 A

Uitgangsstroom (max.) afgerond: 1.3 A

: 30 W

Fasen: 1

Aansluiting: Schroeven

Afm.: (l x b x h) 90 x 22.5 x 99 mm

Gewicht: 0.188 kg

Uitgangsspanning (max.): 24 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904597

Inhoud: 1 stuk(s)

MTBF: 1904000 h

Breedte: 22.5 mm

Hoogte: 99 mm

: 90 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/24DC/1.3/SC

Rendement: 90.7 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141025 Phoenix Contact 2904597 DIN-rail netvoeding 1.3 A 30 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141025 Phoenix Contact 2904597 DIN-rail netvoeding 1.3 A 30 W Inhoud 1 stuk(s)

Omschrijving

Starten van moeilijke lasten door dynamische boost. Preventieve functiebewaking meldt kritische bedrijfstoestanden voordat storingen optreden. Ruimtebesparing in de schakelkast door smalle en platte constructie.
