Phoenix Contact 2904598 DIN-rail netvoeding 2.5 A 60 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

'QUINT POWER' voedingsadapter met meerdere uitgangen en displays voor spanning en signaal, ingang AC 100-240V, uitgang DC 24V 3,5A.

Afbeelding vergelijkbaar

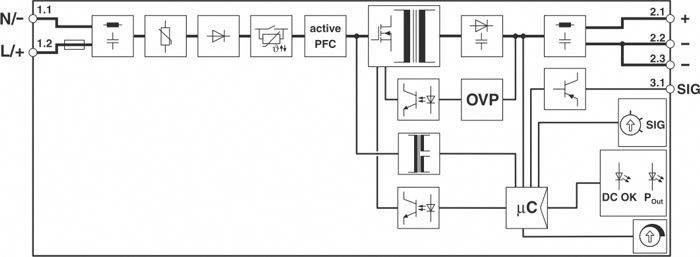

'Schematisch blokdiagram van een voedingscircuit met actieve vermogensfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (µC).'

Diagram toont stroomkarakteristieken 'I_in [A]' tegen 'I_out [A]' voor twee spanningen: 1) 120V 'AC/U_out: 24V DC'; 2) 230V 'AC/U_out: 24V DC'. Lijn 2 heeft een steiler verloop.

'Schematische weergave van een voeding met actieve vermogensfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (µC).'

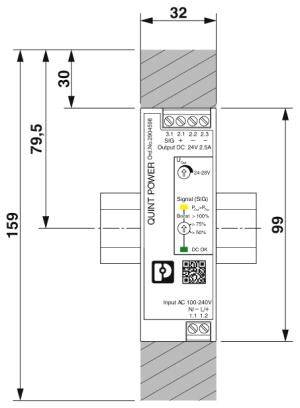

Principeschema van een voedingseenheid met AC-ingang 100-240V en DC-uitgang 24V 2,5A. Afmetingen: 159mm x 99mm x 32mm.

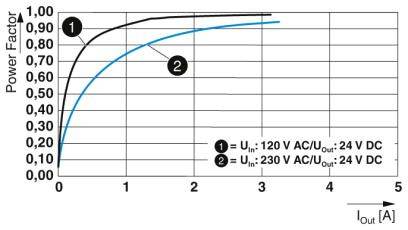

Stroomfactor-diagram toont curves voor 120 V en 230 V ingangsspanning. Beide stijgen snel in het begin en vlakken vervolgens af bij 1-5 A.

Schematische weergave van een systeem met de blokken: Ingang met Plus/Min, signalering en uitgang. Pijlen tonen verbindingen.

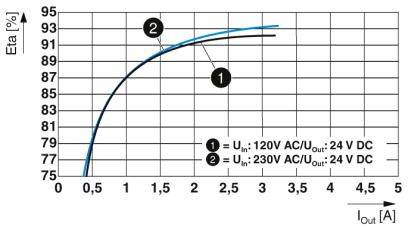

Diagram toont rendementscurves van twee voedingen. Assen: Rendement (%) en uitgangsstroom (A). Hogere ingangswisselspanning (230V) leidt tot hoger rendement.

1/8

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar do. 17 sep.

8 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 90,90

-13 %

€ 79,33

excl. btw

Gratis verzending*

Slechts 8 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 30 s
Isoleerlengte: 8 mm
Stroomverbruik: 0,85 A (100 V/AC), 0,7 A (120 V/AC), 0,39 A (230 V/AC), 0,37 A (240 V/AC)
Nominaal vermogen: 71 VA

Uitvoering: DIN-rail montage

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 2.5 A

Uitgangsstroom (max.) afgerond: 2.5 A

: 60 W

Fasen: 1

Aansluiting: Schroeven

Afm.: (l x b x h) 90 x 32 x 99 mm

Gewicht: 0.244 kg

Uitgangsspanning (max.): 24 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904598

Inhoud: 1 stuk(s)

MTBF: 1347000 h

Breedte: 32 mm

Hoogte: 99 mm

: 90 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/24DC/2.5/SC

Rendement: 92.6 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2140988 Phoenix Contact 2904598 DIN-rail netvoeding 2.5 A 60 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140988 Phoenix Contact 2904598 DIN-rail netvoeding 2.5 A 60 W Inhoud 1 stuk(s)

Omschrijving

Starten van moeilijke lasten door dynamische boost. Preventieve functiebewaking meldt kritische bedrijfstoestanden voordat storingen optreden. Ruimtebesparing in de schakelkast door smalle en platte constructie.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
