Phoenix Contact 2904599 DIN-rail netvoeding 3.8 A 90 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

Industrieel voedingsapparaat in behuizing met markeringen: 'QUINT POWER', Ingang: AC 100-240V, Uitgang: DC 24V/5A. Bevat statusindicatoren.

Afbeelding vergelijkbaar

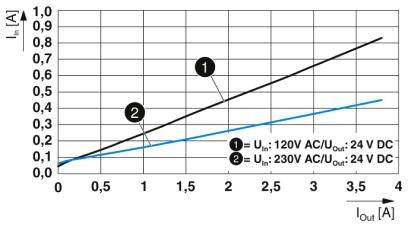

Diagram toont stroomcurves: Zwart voor Uin=120V AC/24V DC, Blauw voor Uin=230V AC/24V DC. Beide tonen stijgende Iin naar Iout.

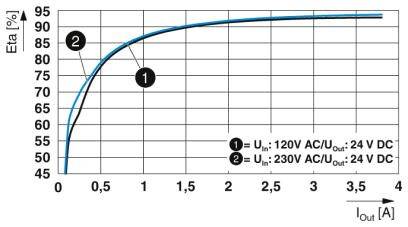

Diagram toont de efficiëntiecurve van een voedingsapparaat. Twee curves: (1) U_in: 120V, U_out: 24V en (2) U_in: 230V, U_out: 24V. Efficiëntie neemt toe met stijgende belasting.

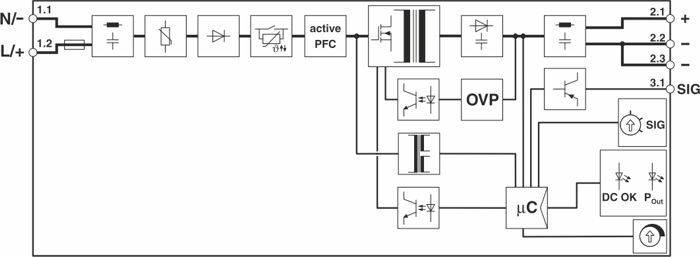

'Blokschema van een voeding met actieve PFC, OVP en microcontroller. Toont stroomtrajecten en componenten voor elektrische veiligheid.'

'Diagram van een elektrisch schema: Input met (+/-) en 'L', 'N'; Signalering tussen input en output; Output met '+/-'.'

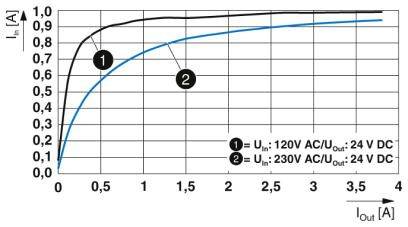

Diagram toont stroomsterkte (I_in) in afhankelijkheid van de uitgangsstroom (I_out) voor twee spanningen: 120V en 230V. Beide curves stijgen tot 1 A.

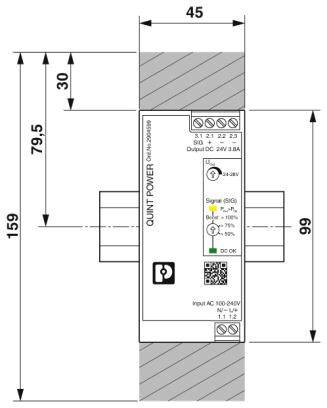

Afbeelding van een voedingsmodule met technische specificaties en afmetingen; hoogte 159 mm, breedte 45 mm.

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 140,49 / Stuk)

€ 148,75

-6 %

€ 140,49

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 30 s
Isoleerlengte: 8 mm
Stroomverbruik: 1 A (100 V/AC), 0,83 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Nominaal vermogen: 104 VA

Uitvoering: DIN-rail montage

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 3.8 A

Uitgangsstroom (max.) afgerond: 3.8 A

: 90 W

Fasen: 1

Aansluiting: Schroeven

Afm.: (l x b x h) 90 x 45 x 99 mm

Gewicht: 0.296 kg

Uitgangsspanning (max.): 24 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904599

Inhoud: 1 stuk(s)

MTBF: 1272000 h

Breedte: 45 mm

Hoogte: 99 mm

: 90 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/24DC/3.8/SC

Rendement: 93.7 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141035 Phoenix Contact 2904599 DIN-rail netvoeding 3.8 A 90 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141035 Phoenix Contact 2904599 DIN-rail netvoeding 3.8 A 90 W Inhoud 1 stuk(s)

Omschrijving

Starten van moeilijke lasten door dynamische boost. Preventieve functiebewaking meldt kritische bedrijfstoestanden voordat storingen optreden. Ruimtebesparing in de schakelkast door smalle en platte constructie.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
