Phoenix Contact 2904605 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s) kopen ? Conrad Electronic

Industriële elektronica-module met opschrift 'QUINT-DIODE', interfaces en technische specificaties aan de zijkant.

Afbeelding vergelijkbaar

'Schematische weergave van een voedingsschema met componenten zoals gelijkrichter, actieve PFC, OVP en microcontroller.'

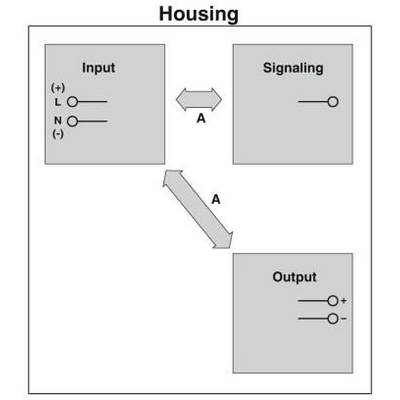

'Schakelschema van de behuizing: Invoer met plus- en minpolen, signaaloverdrachtpad A, uitvoer met plus- en minpolen.'

Diagram toont de ingangsstroom In [A] tegenover de uitgangsstroom Iout [A]. Twee lijnen: Uin=120 V AC (steiler), Uin=230 V AC (vlakker).

'Principeschema van een voeding met actieve arbeidsfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (µC) voor signaal- en gelijkstroomuitgang.'

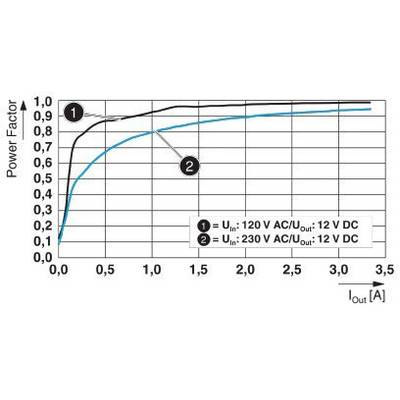

Diagram toont vermogensfactor ten opzichte van uitgangsstroom. Curves voor 120 V en 230 V AC beginnen dicht bij 0, stijgen en vlakken af rond 0,9 tot 1,0.

Diagram toont rendement (Eta) in procenten op de Y-as en uitgangsstroom (I_out) in ampère op de X-as. Twee curves vergeleken: 'U_in=120 V AC/U_out=12 V DC' en 'U_in=230 V AC/U_out=12 V DC'. Curves naderen 90% rendement.

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar ma. 5 okt.

5 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 79,33

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 60 s
Isoleerlengte: 10 mm
Stroomverbruik: 0,44 A (100 V/AC), 0,35 A (120 V/AC), 0,19 A (230 V/AC), 0,2 A (240 V/AC)
Nominaal vermogen: 32,8 VA

Ingangsspanning (nominaal): 100 - 240 V/AC

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 12 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 2.5 A

Uitgangsstroom (max.) afgerond: 2.5 A

: 30 W

Uitgangstype: Instelbaar

Fasen: 1

Uitgangsspanning (nom.): 12 V/DC

Aantal uitgangen: 1 x

Aansluiting: Push-In-klem

Afm.: (l x b x h) 90 x 22.5 x 106 mm

Gewicht: 0.181 kg

Uitgangsspanning (max.): 12 V/DC

Uitgangsspanning (min.): 12 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904605

Inhoud: 1 stuk(s)

MTBF: 1848000 h

Bijzonderheden: Uitgangsspanning regelbaar

Breedte: 22.5 mm

Hoogte: 106 mm

: 90 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/12DC/2.5/PT

Rendement: 90.9 %

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aansluiting

Ingangsspanning (max.)

Uitgangsspanning (nom.)

Uitgangsspanning

Uitgangstype

Ingangsspanning (nominaal)

Uitgangsstroom (max.) afgerond

Ingangsspanning (min.)

Phoenix Contact 2904605 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2140951

Dit product

30 W

Push-In-klem

240 V/AC

12 V/DC

Instelbaar

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 DIN-rail netvoeding 24 V 2.5 A 60 W Inhoud 1 stuk(s)

Artikelnummer:2140988

60 W

Schroeven

240 V/AC

24 V

24 V/DC

Instelbaar

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 DIN-rail netvoeding Verbruik (stand-by) 0.3 W 48 V 1.25 A 60 W Inhoud 1 stuk(s)

Artikelnummer:2140996

60 W

Schroeven

264 V/AC

48 V

48 V/DC

Vaste spanning

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 DIN-rail netvoeding Verbruik (stand-by) 0.3 W 24 V 3.75 A 90 W Inhoud 1 stuk(s)

Artikelnummer:2141009

90 W

Schroeven

575 V/AC

24 V

24 V/DC

Vaste spanning

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 DIN-rail netvoeding 12 V 15 A 180 W Inhoud 1 stuk(s)

Artikelnummer:2141010

180 W

Schroeven

240 V/AC

12 V

12 V/DC

Instelbaar

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 DIN-rail netvoeding 5 A 240 W Inhoud 1 stuk(s)

Artikelnummer:2141011

240 W

Schroeven

240 V/AC

48 V/DC

Instelbaar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 DIN-rail netvoeding 24 V 1.3 A 30 W Inhoud 1 stuk(s)

Artikelnummer:2141025

30 W

Schroeven

240 V/AC

24 V

24 V/DC

Instelbaar

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 DIN-rail netvoeding 12 V/DC 7.5 A 90 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2141026

90 W

Push-In-klem

240 V/AC

12 V/DC

Instelbaar

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 DIN-rail netvoeding 5 A 240 W Inhoud 1 stuk(s)

Artikelnummer:2141033

240 W

Push-In-klem

240 V/AC

48 V/DC

Instelbaar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 DIN-rail netvoeding 24 V 3.8 A 90 W Inhoud 1 stuk(s)

Artikelnummer:2141035

90 W

Schroeven

240 V/AC

24 V

24 V/DC

Instelbaar

100-240 V/AC

3.8 A

100 V/AC

Documenten en downloads

Datablad

Datablad 2140951 Phoenix Contact 2904605 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140951 Phoenix Contact 2904605 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde voeding, Quint Power, push-in-aansluiting, DIN-railmontage, ingang: 1-fasig, uitgang: 12 V DC / 2,5 A

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
