Phoenix Contact 2904608 DIN-rail netvoeding 15 A 180 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

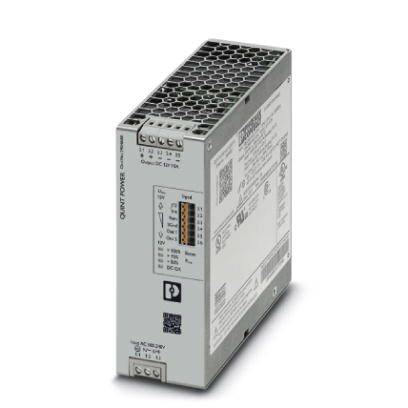

Een grijs elektrisch schakelvoedingsapparaat met technische specificaties afgedrukt. Fabrikantinformaties zijn zichtbaar.

Afbeelding vergelijkbaar

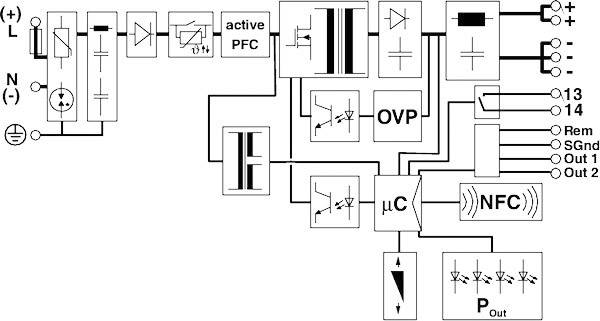

Schakelschema toont een voeding met PFC, OVP, microcontroller en NFC. Aansluitingen: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

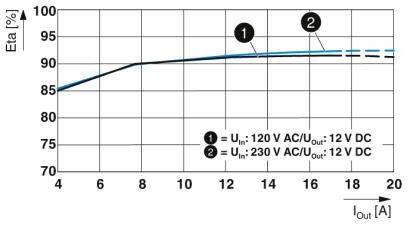

Diagram toont rendement (Eta) in procenten ten opzichte van uitgangsstroom (I_out) in ampère. Twee curves: 1) U_in=120 V AC, 2) U_in=230 V AC bij U_out=12 V DC. Stijgende trend.

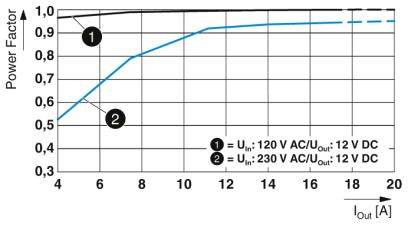

Diagram toont vermogensfactor (0,5 tot 0,9) tegen uitgangsstroom I_out (4 tot 20 A). Twee lijnen: 1) U_in=120 V AC, 2) U_in=230 V AC.

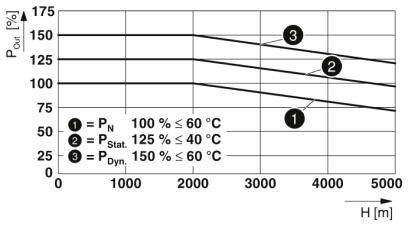

Diagram toont 'PQm' in procenten tegen hoogte in meters. Lijnen vertegenwoordigen P_N, P_Stat., P_Dyn. met waarden en temperatuurcondities.

Technische tekening van een rechthoekige doos met afmetingen: breedte 131 mm, 125 mm, 122 mm aan de voorzijde; hoogte 130 mm en 80 mm.

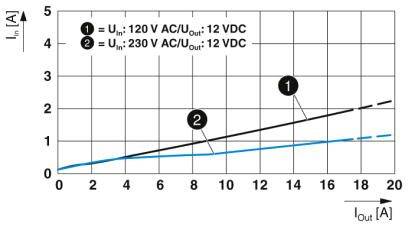

Diagram toont stroomkarakteristiek met twee curves: 'Uin=120 V AC/Uout=12 VDC' (stijgend) en 'Uin=230 V AC/Uout=12 VDC' (vlakker). X-as: Iout [A], Y-as: Iin [A].

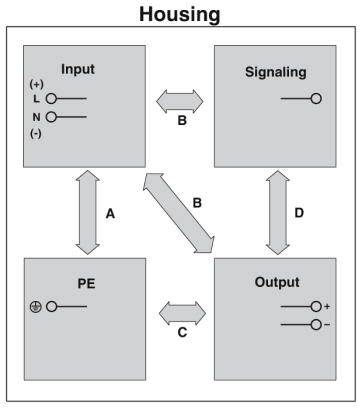

Blokdiagram met vier velden in de 'Housing': 'Input', 'Signaling', 'Output', 'PE'. Pijlen markeren verbindingen A, B, C, D.

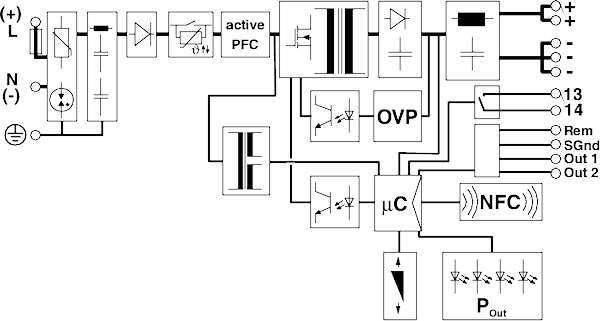

Stroomvoorzieningsdiagram: Schakelingen tonen energiestroom via actieve PFC, OVP, µC en NFC naar verschillende uitgangen.

1/9

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 276,86 / Stuk)

€ 276,86

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 60 s
Isoleerlengte: 6,5 mm
Stroomverbruik: 2,4 A (100 V/AC), 1,9 A (120 V/AC), 1,1 A (230 V/AC), 1,1 A (240 V/AC)
Nominaal vermogen: 221 VA

Ingangsspanning (nominaal): 100-240 V/AC

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 12 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 15 A

Uitgangsstroom (max.) afgerond: 15 A

: 180 W

Fasen: 1

Aansluiting: Schroeven

Afm.: (l x b x h) 125 x 50 x 130 mm

Gewicht: 1 kg

Uitgangsspanning (max.): 12 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904608

Inhoud: 1 stuk(s)

MTBF: 1196000 h

Breedte: 50 mm

Hoogte: 130 mm

: 125 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/12DC/15

Rendement: 92 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141010 Phoenix Contact 2904608 DIN-rail netvoeding 15 A 180 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141010 Phoenix Contact 2904608 DIN-rail netvoeding 15 A 180 W Inhoud 1 stuk(s)

Omschrijving

Preventieve functiebewaking meldt kritische bedrijfstoestanden voordat storingen optreden. Via NFC instelbare meldniveaus en karakteristieken maximaliseren de beschikbaarheid van de installatie Vermogensreserve voor eenvoudige installatie-uitbreiding door statische boost met een permanent vermogen tot 125% en starten van moeilijke lasten door dynamische boost met maximaal 200% gedurende 5 s. Hoge storingsbestendigheid door geïntegreerde gasafleider en meer dan 20 milliseconden overbruggingstijd voor stroomstoringen. Robuust ontwerp door metalen behuizing en ruim temperatuurbereik van -40 tot +70 °C. Wereldwijd te gebruiken door universele ingang en internationaal toelatingspakket.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
