Phoenix Contact 2904613 Stroomvoorziening 110 V/DC 4 A 474 VA Inhoud 1 stuk(s) kopen ? Conrad Electronic

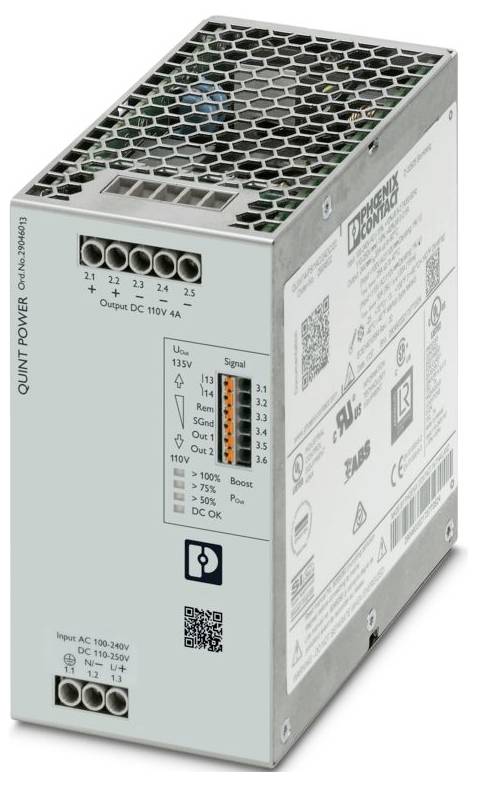

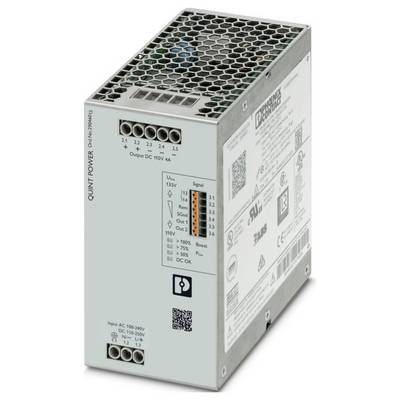

Een compacte industriële voedingseenheid met gelabelde ingangs- en uitgangaansluitingen, gedetailleerde specificaties aan de zijkant en een metalen behuizing.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar do. 17 sep.

2 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 351,24 / Stuk)

€ 351,24

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Productfamilie: QUINT Power
Type aansluiting: Push-in-aansluiting
Breedte: 70 mm
Hoogte: 130 mm
Diepte: 125 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 70°C (> 60 °C derating: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-10
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): 5 Hz ... 100 Hz resonantiefrequentie 2,3 g, 90 min., resonantiefrequentie 2,3 g, 90 min. (Volgens DNV GL klasse C)
Isoleerlengte: 8 mm
Draaddoorsnede flexibel min.: 0,2 mm²
Draaddoorsnede flexibel max.: 1,5 mm²
Diameter van de ladder vast min.: 0,2 mm²
Draaddoorsnede star max.: 1 mm²
Aanhaalmoment min: 0,5 Nm
Frequentiebereik 50 Hz tot 60 Hz
Beschermingsklasse: I
Frequentie: 50 Hz
Ingangsnominaal spanningsbereik: 110 V DC ... 250 V/DC:
Ingangsspanningsbereik: 110 V DC ... 250 V DC -18 % - +40 %
Spanningsbestendigheid max.: 300 V AC 60 s
Inschakelstroomstoot: type. 11 A (bij 25 °C)
Inschakelstroomstootintegraal (I2t): < 0,3 A2s
Inschakelstroomstootbegrenzing: 11 A.
Netuitvaltijd: type. 37 ms (120 V AC);type. 38 ms (230 V AC)
Stroomverbruik: 5,6 A (110 V/DC), 2,3 A (250 V/DC)
Nominaal opgenomen vermogen: 474 VA
Inschakeltijd typisch: 300 ms (uit de SLAAPMODUS)
Inschakeltijd: < 1 sec.
Ingangszekering: 12 A (traag, intern)
Selectie van geschikte zekering voor de ingangsbeveiliging: 10 A ... 16 A (karakteristiek B, C of vergelijkbaar)
Rendement: type. 93,5% (120 V AC);type. 94,7% (230 V AC)
Uitgangskarakteristiek: U/I Advanced;Smart HICCUP;FUSE MODE
Nominale uitgangsspanning: 110 V DC
Instelbereik van de uitgangsspanning (USet): 110 V DC ... 135 V DC (constant vermogen)
Nominale uitgangsstroom (IN): 4 A.
Statische boost (ISTAT.boost): 5 A.
Dynamische boost (IDyn.boost): 6 A (5 s)
Selective Fuse Breaking (ISFB): 24 A (15 ms)
Magnetische zekering: A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Weerstand tegen terugspanning: ≤ 160 V DC
Beveiliging tegen overspanning bij uitgang (OVP): < 150 V DC
Restgolfcapaciteit: < 600 mVSS (bij nominale waarden)
Stijgtijd: < 1 s (UOut = 10 % ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 7 W (120 V AC);< 7 W (230 V AC)
Nominaal vermogen maximaal: < 31 W (120 V AC);< 25 W (230 V AC)
VERLIESVERMOGEN SLEEP MODE: < 7 W (120 V AC);< 7 W (230 V AC)
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Beveiliging (secundaire zijde): Elektronisch;thermomagnetisch;thermisch
Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 4 kV (testspanning 4 - asymmetrisch)
Signalisatiefypes: LED;potentiaalvrij signaalcontact;actieve signaaluitgang OUT1 (digitaal, configureerbaar);actieve signaaluitgang Out2 (digitaal, analoog, configureerbaar);extern contact;signaalaarde SGND
Default: Gesloten (UOut > 0,9 USet)
DIGITAAL: 24 V DC 1 A;30 V AC/DC 0,5 A
Analoog: 4 mA ... 20 mA ±5 % (belasting ≤ 400 Ω)
Signaalaarde SGnd: Referentiepotentiaal voor OUT1, Out2 en rem
Aantal fasen: 1
Isolatiespanning ingang/uitgang: 4 kV AC (typekeuring);2 kV AC (eenheidskeuring)
Schakelfrequentie: 90,00 kHz ... 110,00 kHz (niveau van de hulpomvormer);80,00 kHz ... 340,00 kHz (hoofdconvertor niveau);50,00 kHz ... 70,00 kHz (PFC-niveau)
MTBF (IEC 61709, SN 29500): > 1169000 uur (25 °C);> 688000 uur (40 ° C);> 308000 uur (60 °C)
Levensduurverwachting (elektrolytische condensatoren): Levensduurverwachting (elektrolytische condensatoren)
Stroom: 4 A
Temperatuur: 25 °C;
Tijd: 272000 uur
Aanvullende tekst: Testniveau 2
Inbouwmaat: Inbouwmaat
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Uitvoering van de zijdelen: Aluminium
Gebruikshoogte: ≤ 4000 m (> 2000 m, let op derating)
Klimaatklasse: 3K3 (conform EN 60721)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95% (bij 25 °C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C (> 60 °C derating: 2,5 %/K)
En 61010-1: II (≤ 4000 m)
En 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 NO. 61010-1-1;CAN/CSA-C22.2 NO. 61010-1-12
SIQ: Getest type (type approved);CB-regeling (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
EMC-eisen immuniteit: En 61000-6-1;en 61000-6-2
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
DNV GL geleide storingsemissie: DNV GL geleide storingsemissie
DNV: Klasse B.
DNV GL Störabrastraling: DNV GL Störabrastraling
Statische ontlading: Statische ontlading
Contactontlading: 8 kV (testniveau 4)
Luchtontlading: 15 kV (testniveau 4)
Opmerking: Criterium A: 0,5 / 1 periode
Criterium B: 5 / 50 / 250 periodes
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 1000 A/m.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Ingang/uitgang/signaal: Asymmetrisch
Spanning: 2,5 kV
Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Impulsvormig magnetisch veld: Pulsenvormig magnetisch veld
Asymmetrische geleide storingen: Asymmetrische geleide storingen
Testniveau 1: 100 kHz
Testniveau 2: 1 MHz
Testniveau 3: 1,5 kHz 15 kHz (testniveau 4)
Testniveau 4: 15 kHz 150 kHz (testniveau 4)
Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testniveau 4)
Testniveau 6: 16,7 Hz 50 Hz 60 Hz (testniveau 4)
Dempt zwierige as: Dempt zwierige as
Ingang, uitgang (testniveau 1): 100 kHz 1 MHz (testniveau 3 - symmetrisch)
Ingang, uitgang (testniveau 2): 10 MHz
Ingang, uitgang (testniveau 3): 100 kHz 1 MHz (testniveau 3 - asymmetrisch)
Signalen (testniveau 1): 100 kHz 1 MHz (testniveau 3 - symmetrisch)
Signalen (testniveau 2): 100 kHz 1 MHz (testniveau 3 - asymmetrisch)
Gedempt magnetisch veld: Gedempt magnetisch veld
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
RAILTOEPASSINGEN: EN 50121-3-2;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-5
Stuuringang (configureerbaar) rem: Uitgangsvermogen AAN/UIT (SLEEP MODE)
AC-bedrijf: AC-bedrijf
Standaard netspanning: 120 V AC;230 V AC
Spanningssoort van de voedingsspanning: DC
Frequentiebereik AC: 50 Hz ... 60 Hz -10 % ... +10 %
Frequentiebereik (FN): 50 Hz ... 60 Hz -10 % ... +10 %
Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor, gaskabel
Arbeidsfactor (cos phi): 0,94
Lekstroom tegen PE: < 3,5 mA;0,7 mA (264 V AC, 60 Hz)
DC-bedrijf: DC-bedrijf
Derating: > 60 °C ... 70 °C (2,5 %/K)
Regelafwijking: < 0,5% (lastverandering statisch 10 % ... 90 %);< 4% (lastverandering dynamisch 10 % ... 90 %, (10 Hz);< 0,25% (verandering ingangsspanningsbereik ±10%)
UITGANGSVERMOGEN: 440 W;550 W;660 W.
CREST-factor: type. 1,54 (120 V AC);type. 1,57 (230 V AC)
Signaal Out 1 (configureerbaar): Signaal Out 1 (configureerbaar)
Signaal Out 2 (configureerbaar): Signaal Out 2 (configureerbaar)
Signaal relais 13/14 (configureerbaar): Signaal relais 13/14 (configureerbaar)
Enkelvoudige geleider/klempositie flexibel met adereindhuls met kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls met kunststof huls max.: 0,75 mm²
Enkele geleider/klemplaats flexibel met adereindhuls zonder kunststof huls min.: 0,2 mm²
Eengeleider/klempositie flexibel met adereindhuls zonder kunststof huls max.: 1,5 mm²
Draaddoorsnede AWG min: 24
Draaddoorsnede AWG max.: 16
Aanhaalmoment max.: 0,6 Nm
Signaaluitgang: Signaaluitgang
Punt: > 100 % (LED brandt geel, uitgangsvermogen > 440 W);> 75 % (LED brandt groen, uitgangsvermogen > 330 W);> 50 % (LED brandt groen, uitgangsvermogen > 220 W)
UOut: > 0,9 x USet (LED brandt groen);< 0,9 x USet (LED knippert groen)
Isolatiespanning uitgang/PE: 0,5 kV DC (typetest);0,5 kV DC (eenheidskeuring)
Isolatiespanning ingang/PE: 3,5 kV AC (typekeuring);2,4 kV AC (eenheidskeuring)
Milieurichtlijn: RoHS Richtlijn 2011/65/EU;WEEE;REACH
Inbouwafstand rechts/links: 5 mm / 5 mm
Inbouwafstand boven/onder: 50 mm / 50 mm
Norm - beperking van de harmonische stromen van het net: En 61000-3-2
Norm - elektrische veiligheid: IEC 61010-2-201
Norm - veilige scheiding: IEC 61010-2-201
Norm - veiligheid voor meet-, controle-, regel- en laboratoriumapparatuur: IEC 61010-1
Batterij opladen: DIN 41773-1
Goedkeuring - eis van de halfgeleiderindustrie met betrekking tot netspanningsinbraken: SEMI F47-0706, en 61000-4-11
UL-goedkeuringen: UL listed UL 61010-1;UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, d T4 (locatie Hazardous)
EMC-eisen energievoorziening: IEC 61850-3 (G,H);en 61000-6-5 (schakelinstallaties)
Harmonische stromen: Harmonische stromen
Flikker: Flikker
Aantal periodes: 0,5 / 1 / 5 / 50 / 250 periodes
Gedempte sinustrillingen (ring wave): Gedempte sinustrillingen (ring wave)
Schijnbaar vermogen: 336 VA (120 V, UOUT = 24 V, IOUT = stat. Boost);345 VA (230 V, UOUT = 24 V, IOUT = stat. Boost)
Scheepsbouw goedkeuring: DNV GL aangevraagd
Emissie van storende invloeden: Emissie van storende invloeden volgens en 61000-6-3 (woon- en commerciële sector) en en 61000-6-4 (industriële sector)
Immuniteit: Immuniteit volgens en 61000-6-1 (woonruimte), en 61000-6-2 (industrieel gebied) en en 61000-6-5 (schakelinstallaties), IEC/en 61850-3 (energievoorziening)

Soortnaam: Stroomvoorziening

Ingangsspanning (min.): 100 V/AC
110 V/DC

Ingangsspanning (max.): 240 V/AC
250 V/DC

Uitgangsstroom (max.): 4 A

Uitgangsstroom (max.) afgerond: 4 A

: 474 VA

Fasen: 1

Uitgangsspanning (nom.): 110 V/DC

Aansluiting: Schroeven
Push-In-veeraansluiting

Afm.: (l x b x h) 125 x 70 x 130 mm

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (max.) (Derating): 70 °C

Bedrijfstemperatuur (min.) (Derating): 60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904613

Inhoud: 1 stuk(s)

Breedte: 70 mm

Hoogte: 130 mm

: 125 mm

: IP20

Type: QUINT4-PS/1AC/110DC/4

Diepte: 125 mm

Inbouwhoogte: 130 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579789 Phoenix Contact 2904613 Stroomvoorziening 110 V/DC 4 A 474 VA Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579789 Phoenix Contact 2904613 Stroomvoorziening 110 V/DC 4 A 474 VA Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde voeding QUINT Power, schroefaansluiting, montage op DIN-rail, ingang: 1-fasig, uitgang: 110 V DC / 4 A.
