Phoenix Contact 2904617 DIN-rail netvoeding 20 A 480 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

Een grijze, rechthoekige voeding met verluchtingsrooster bovenaan en meerdere aansluitklemmen aan de voorkant, met een oranje indicatielampje.

Afbeelding vergelijkbaar

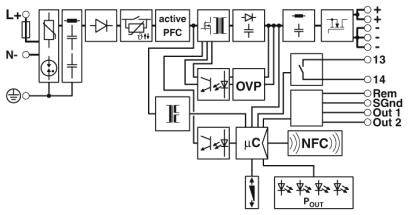

Schakelschema van een elektronisch apparaat met actieve PFC, OVP en NFC. Verbindingen tussen componenten zijn duidelijk weergegeven.

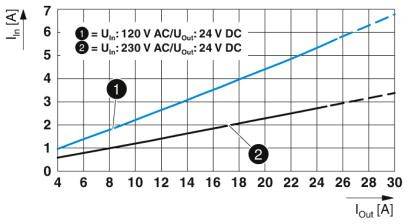

Diagram toont stroomrelatie voor twee spanningen. Lijn 1: 120 V AC/24 V DC. Lijn 2: 230 V AC/24 V DC. X-as: Uitgangsstroom [A], Y-as: Ingangsstroom [A].

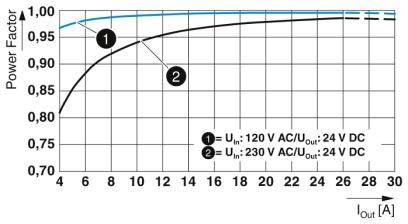

Diagram toont vermogensfactor tegen uitgangsstroom voor twee spanningen: 120 V AC, 230 V AC. Beide curven stijgen en naderen 0,95 tot 1,0.

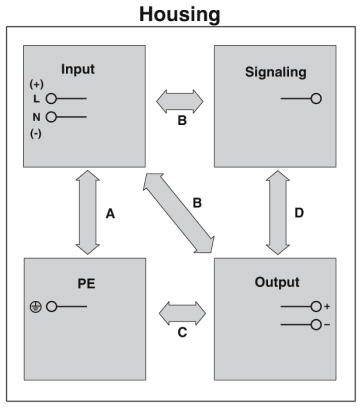

Blokdiagram van een elektronisch systeem: 'Input', 'Signaling', 'Output' en 'PE' zijn verbonden met pijlen A, B, C, D. Titel: 'Behuizing'.

Zijaanzicht van een rechthoekige doos met afmetingen: breedte 131 mm, 125 mm en 122 mm, hoogte 130 mm, hoogte van de onderste rand 80 mm.

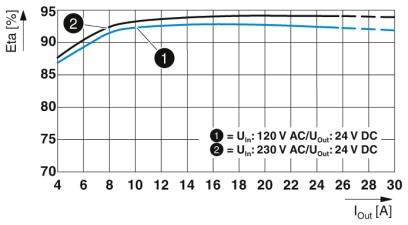

De grafiek toont efficiëntiecurves voor twee spanningen (120V en 230V AC) bij een uitvoerspanning van 24V DC, afhankelijk van de uitgangsstroom (Iout) in Ampère.

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 458,68 / Stuk)

€ 458,68

excl. btw

Gratis verzending*

Juridisch probleem melden

Stroomvoorziening

Technische specificaties

Spanningsvastheid: 300 V/AC 60 s
Isoleerlengte: 8 mm
Stroomverbruik: 6,8 A (100 V/AC), 5,5 A (120 V/AC), 2,8 A (230 V/AC), 2,7 A (240 V/AC)
Nominaal vermogen: 520 VA

Ingangsspanning (nominaal): 100-240 V/AC

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 20 A

Uitgangsstroom (max.) afgerond: 20 A

: 480 W

Aansluiting: Schroeven

Afm.: (l x b x h) 125 x 70 x 130 mm

Gewicht: 1.3 kg

Uitgangsspanning (max.): 24 V/DC

Bedrijfstemperatuur (max.): +75 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -40 °C

Fabrikantnr.: 2904617

Inhoud: 1 stuk(s)

MTBF: 868000 h

Breedte: 70 mm

Hoogte: 130 mm

: 125 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/24DC/20/+

Rendement: 94.2 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2140956 Phoenix Contact 2904617 DIN-rail netvoeding 20 A 480 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140956 Phoenix Contact 2904617 DIN-rail netvoeding 20 A 480 W Inhoud 1 stuk(s)

Omschrijving

SFB-technologie zorgt ervoor dat standaard-installatieautomaten selectief worden aangesproken, parallel aangesloten verbruikers blijven functioneren. Preventieve functiebewaking meldt kritische bedrijfstoestanden voordat storingen optreden. Via NFC instelbare meldniveaus en karakteristieken maximaliseren de beschikbaarheid van de installatie Eenvoudige uitbreiding van installaties door statische boost, starten van moeilijke lasten door dynamische boost. Hoge immuniteit door geïntegreerde gasafleider en meer dan 20 milliseconden overbruggingstijd bij stroomuitval. Robuust ontwerp door metalen behuizing en ruim temperatuurbereik van -40 tot +70 °C. Wereldwijd te gebruiken door universele ingang en internationaal toelatingspakket.
