Phoenix Contact 2909910 PTCB E1 24DC/8A NO Beveiligingsschakelaar 1x NO 1 stuk(s) kopen ? Conrad Electronic

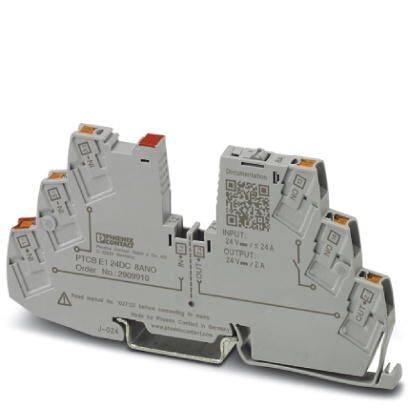

Een grijs elektrisch onderdeel met aan de zijkant aangebrachte klemmen, waarschijnlijk een zekeringmodule van Phoenix Contact.

Afbeelding vergelijkbaar

Een smal, grijs schakelement verbonden met meerdere gekleurde draden. Oranje schakelaars zijn zichtbaar, gelabeld met 'F1', 'F2', 'BA'.

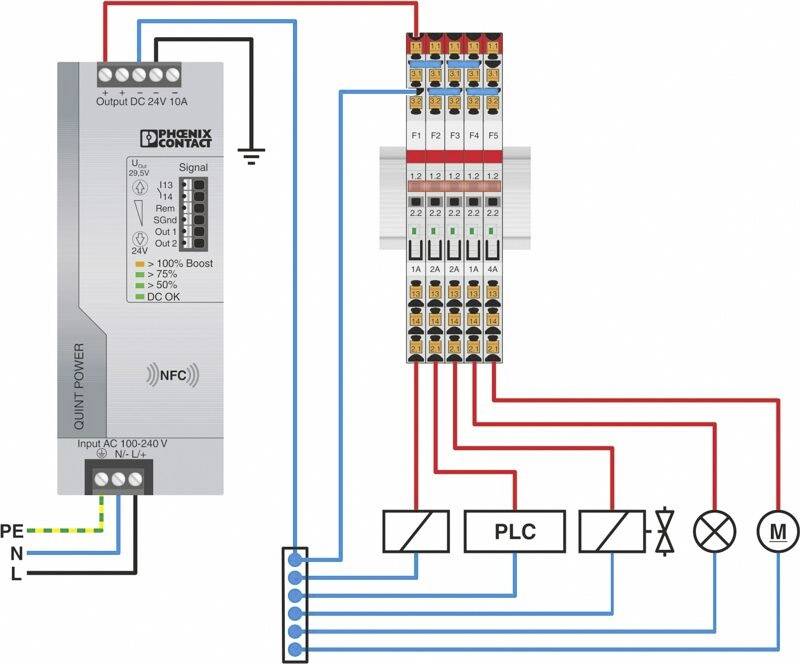

'Schakelschema met een voedingseenheid, bedrading naar zekeringen en een PLC. Toont verbindingen en stroomcircuitloop.'

Een verticale rij van gekleurde symbolen en getallen die mogelijk elektrische of technische componenten op een diagram voorstellen.

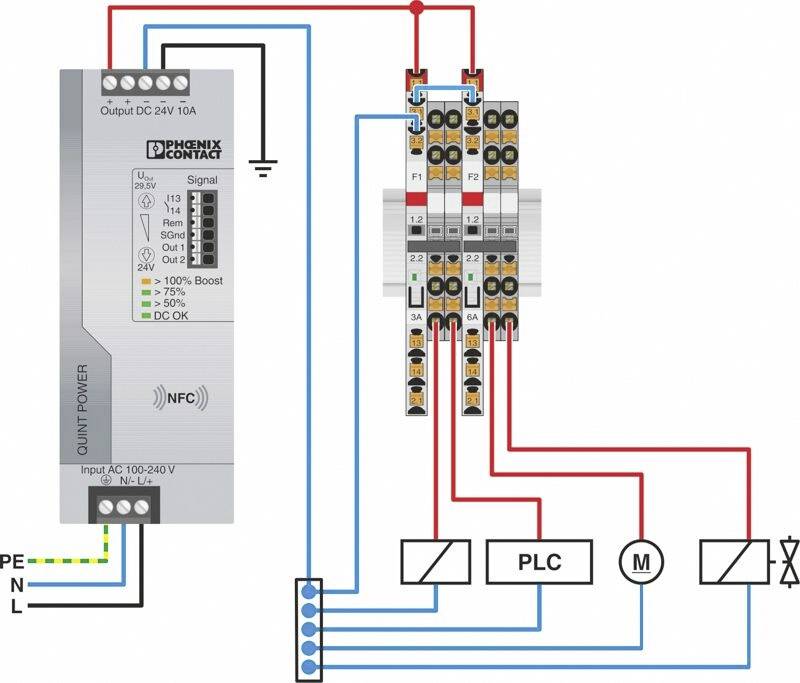

'Schakelschema van een elektrisch systeem: DC-voeding, PLC, motor en zekeringen verbonden via kabels. Hoofdleiding en aarding gemarkeerd.'

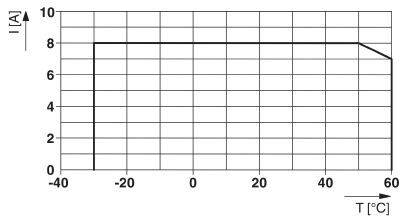

Diagram toont stroom I[A] tegen temperatuur T[°C]. Constante 8A van -40°C tot 50°C, vervolgens daling bij 60°C.

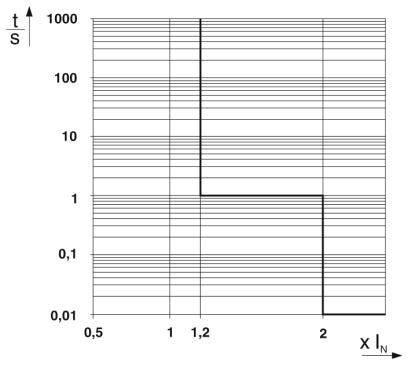

'Diagram met logaritmische schaal toont t/S ten opzichte van X In. Twee verticale lijnen bij X In 1,2 en 2 markeren sprongpunten.'

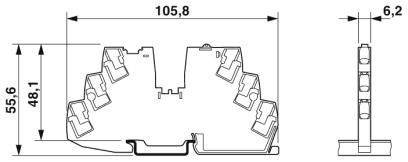

Technische tekening van een schroefvoet met afmetingen: breedte 105,8 mm, hoogte 55,6 mm, zijaanzicht breedte 6,2 mm.

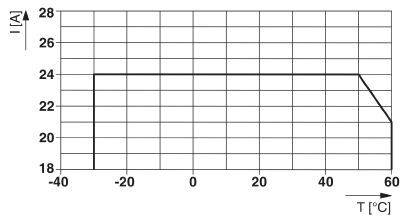

Diagram toont stroomsterkte (I[A]) tegen temperatuur (T[°C]). Stroom blijft constant bij 24 A van -20°C tot 40°C, daarna daalt hij naar 18 A bij 60°C.

1/9

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Verkeersgrijs

Datasheet (PDF)

Leverbaar di. 6 okt.

3960 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 33,88 / Stuk)

€ 38,83

-13 %

€ 33,88

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montagemethode: Draagrail: 35 mm
Aantal Polen: 1
Beschermingsklasse: III
Model: DIN-railmodule eendelig
Soort zekering: Elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: 24 A DC (totale stroom ingang)
Fail-safe-element: 15 A DC
Rendement: 99 %
Ruststroom I0: type. 12 mA
Vermogensverlies: type. 0,3 W (bij stationair toerental)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuurderating: 21 A (totale stroom bij 60 °C)
Soort activering: E (elektronisch)
Vereiste voorzekering: Niet nodig, geïntegreerd Fail-Safe-element
Spanningssterkte: Max. 35 V DC (lastcircuit)
Spanningsval: 0,13 V (bij 8 A)
Uitschakeltijd lastcircuit: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Kabeldoorsnede star: 0,2 mmm... 4 mm²
Aderdoorsnede AWG: 24... 14
Kabeldoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,2 mmm... 2.5 mm²
Kabeldoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,2 mmm... 2.5 mm²
VOEDINGSSPANNING DC: 0 V DC... 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Verkeersgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -30 °C

: IP20

: 55.6 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Inhoud: 1 stuk(s)

Type: PTCB E1 24DC/8A NO

Afm.: (l x b x h) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Omschrijving

Applicaties eenvoudig opbouwen, omdat overbrugbaar naar een serie-klemprogramma CLIPLINE compleet is. Individueel opbouwen voor passende bescherming, precies volgens uw eisen.

De teksten voor dit artikel zijn automatisch vertaald.
