Phoenix Contact 2910411 CBMC E4 24DC/1-10A IOL Beveiligingsschakelaar 1 stuk(s) kopen ? Conrad Electronic

Een grijs, rechthoekig elektrisch apparaat met meerdere aansluitingen en kleine LED-indicatoren aan de voorkant.

Afbeelding vergelijkbaar

Io-Link-module met vier groene LED-indicatoren, nummermarkeringen en aansluitingen voor in- en uitgangen, label 'CBMC'.

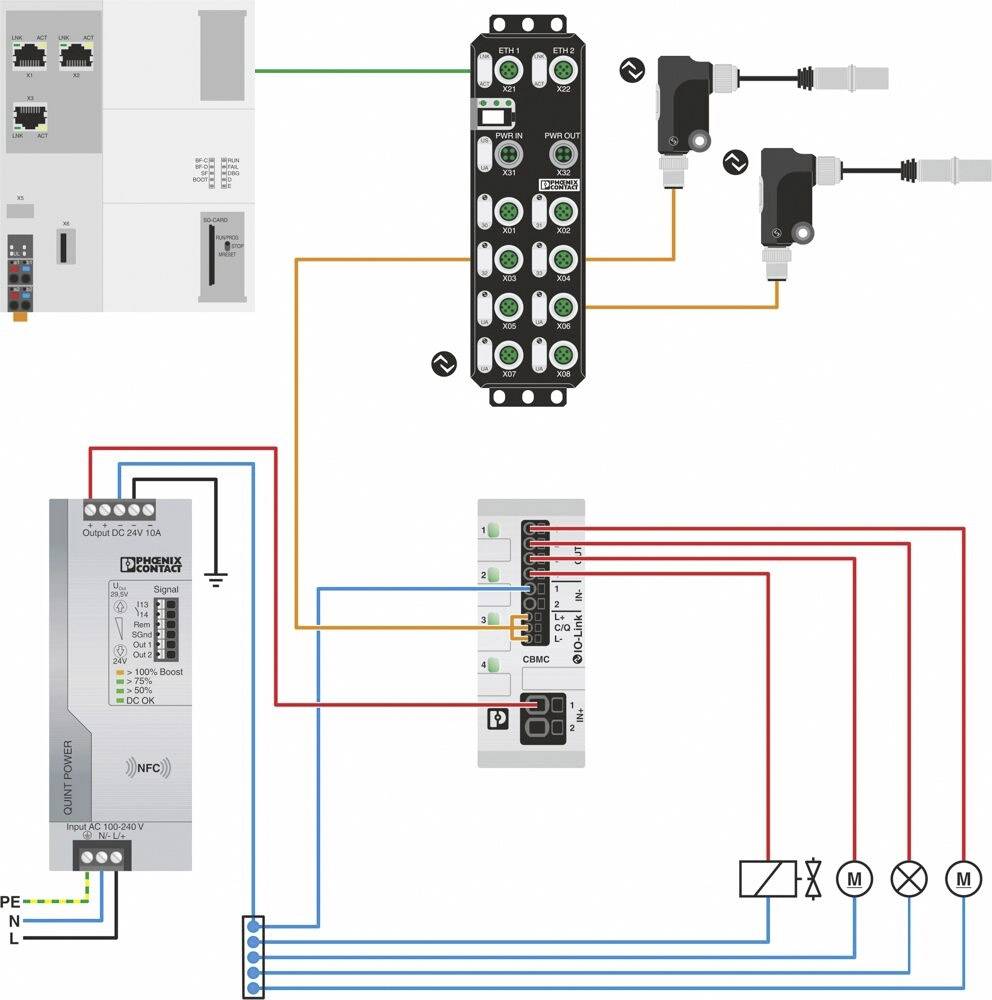

Principeschema van een elektrisch besturingssysteem met aangesloten sensoren en modules. Verbindingslijnen tonen stroom- en gegevensroutes.

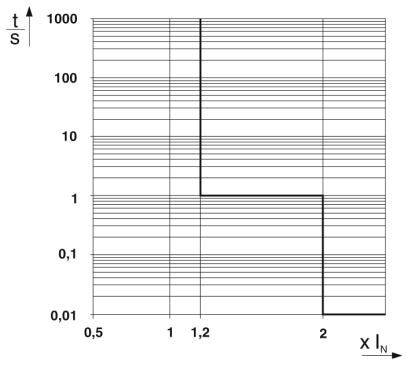

'Grafiek toont een logaritmische weergave van de functie t(S) ten opzichte van X(N) met opvallende treden bij specifieke waarden.'

Technische tekening van een elektrisch apparaat met IO-Link-aansluiting, 36 mm breed, 98 mm lang, 90 mm hoog, met aansluitingen en schakelaars.

Diagram toont stroom (I) in ampère ten opzichte van temperatuur (T) in graden Celsius. Bij 30°C constant 40A, vanaf 50°C daalt hij lineair tot 20A bij 60°C.

1/6

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Kleur (specifiek)

Lichtgrijs

Min. temperatuur

+60 °C

Datasheet (PDF)

Leverbaar do. 8 okt.

90 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: max. 40 A DC (IN+)
Fail-safe-element: 15 A DC (per uitgang kanaal)
Rendement: 99 %
Ruststroom I0: type. 33 mA
Vermogensverlies: type. 0,8 W (bij stationair draaien)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 24 A DC (bij 60 °C)
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 35 V DC (lastkring)
Uitschakeltijd lastkring: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Aderdoorsnede star: 0,2 mm² ... 10 mm²
Aderdoorsnede AWG: 24 ... 8
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,25 mm² ... 4 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,25 mm² ... 6 mm²

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

Kleur (specifiek): Lichtgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -25 °C

: IP20

: 98 mm

Breedte: 36 mm

Hoogte: 90 mm

Inhoud: 1 stuk(s)

Type: CBMC E4 24DC/1-10A IOL

Afm.: (l x b x h) 98 x 36 x 90 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225802 Phoenix Contact 2910411 CBMC E4 24DC/1-10A IOL Beveiligingsschakelaar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225802 Phoenix Contact 2910411 CBMC E4 24DC/1-10A IOL Beveiligingsschakelaar 1 stuk(s)

Omschrijving

Zonder gereedschap instelbare circuits eenknopsbediening van de afdrukbare LED-knoppen. Transparantie over de installatie dankzij de uitgebreide diagnosemogelijkheden. Wereldwijde toegang tot het apparaat door de koppeling in uw IO-Link-infrastructuur. Comfortabele foutdiagnose door exacte fout lov en -opslag.

De teksten voor dit artikel zijn automatisch vertaald.
