Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorbeveiliging 24 V/DC 9 A Geschikt voor merk (relais): Phoenix Contact 1 kopen ? Conrad Electronic

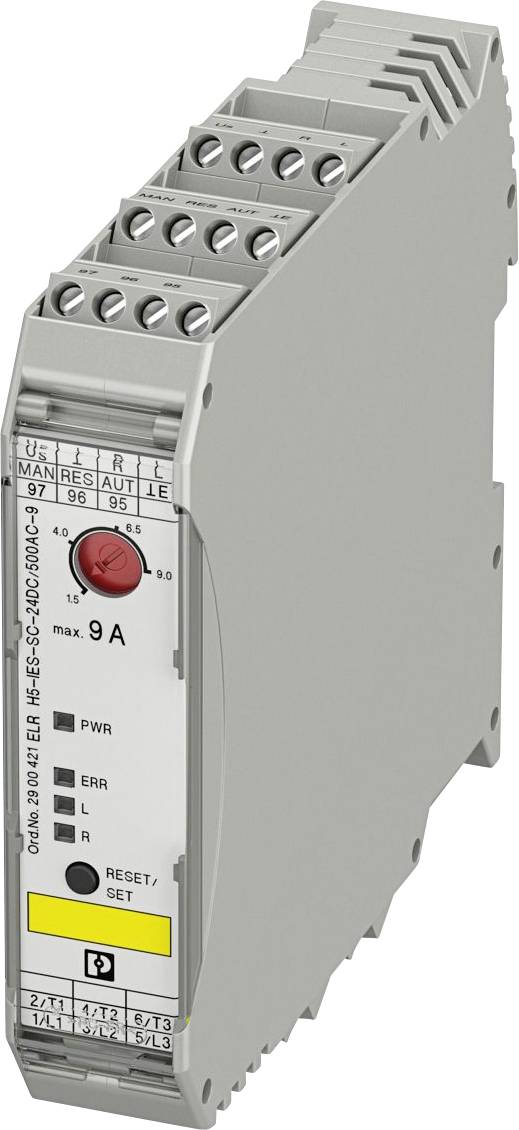

Een slanke, grijze elektrische relais met gelabelde aansluitklemmen voor bedrading, een rode testknop en een gele resetknop op het frontpaneel.

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorbeveiliging 24 V/DC 9 A Geschikt voor merk (relais): Phoenix Contact 1 -1

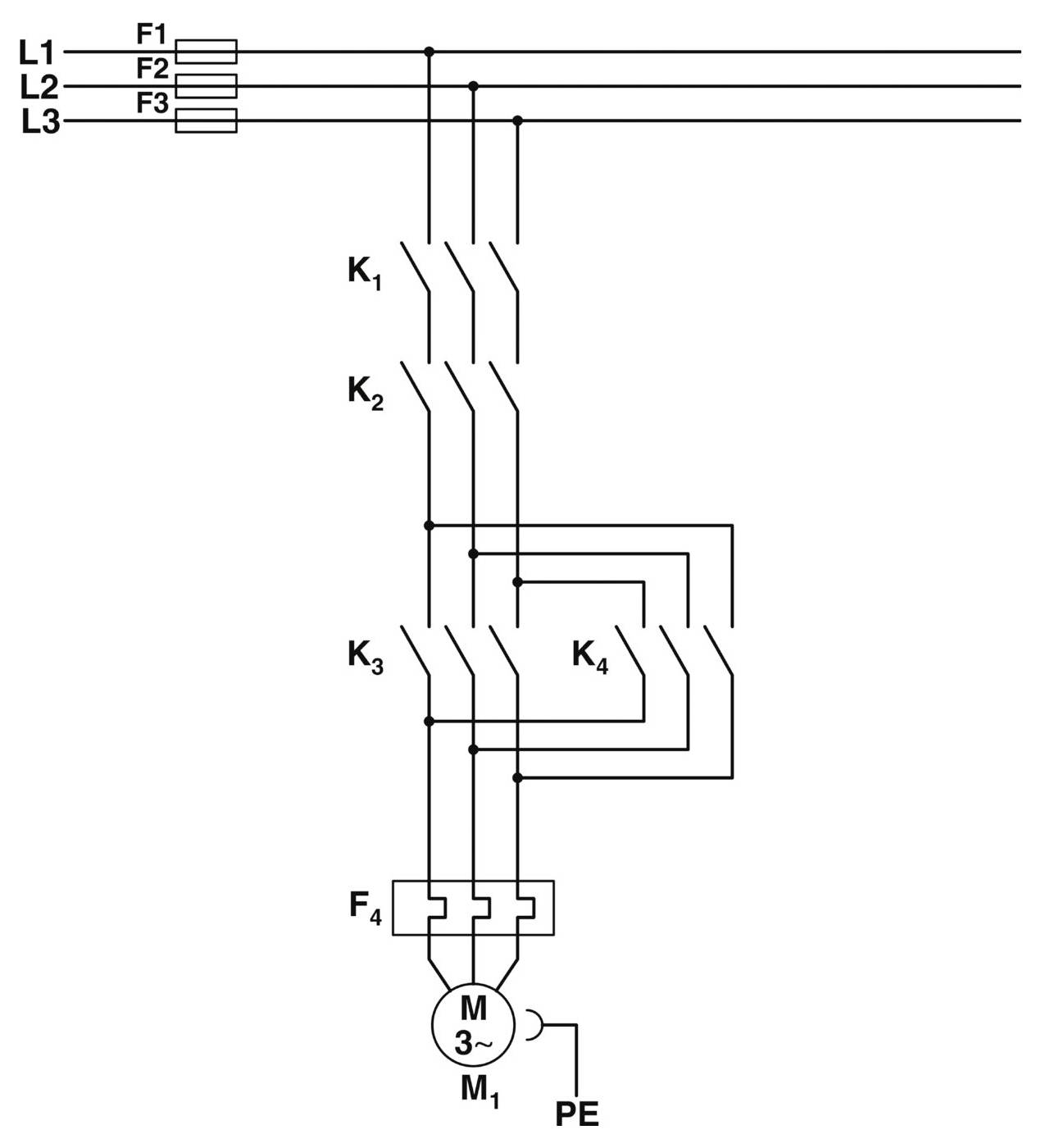

'Elektrisch schema van een driefasige motorschakeling, waarin verbindingen van voeding L1, L2, L3 door zekeringen F1-F3, contactoren K1-K4, en beschermingszekering F4 naar motor M1 worden weergegeven, met aarding naar PE.'

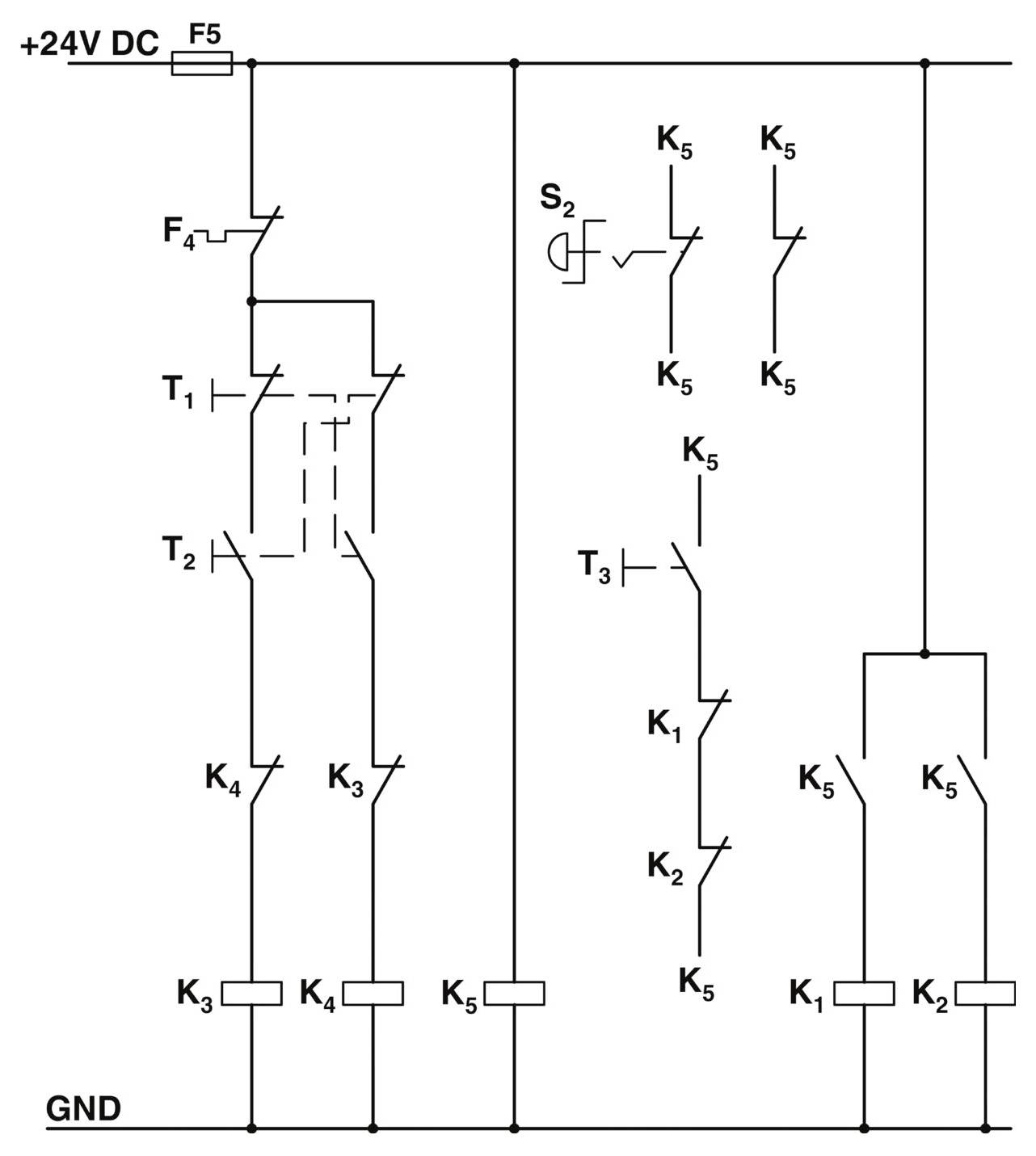

'Diagram van een elektrisch circuit met relais, schakelaars en een 24V DC-voeding. Belangrijke componenten zijn F4, F5, T1, T2, T3, S2, K1 tot K5.'

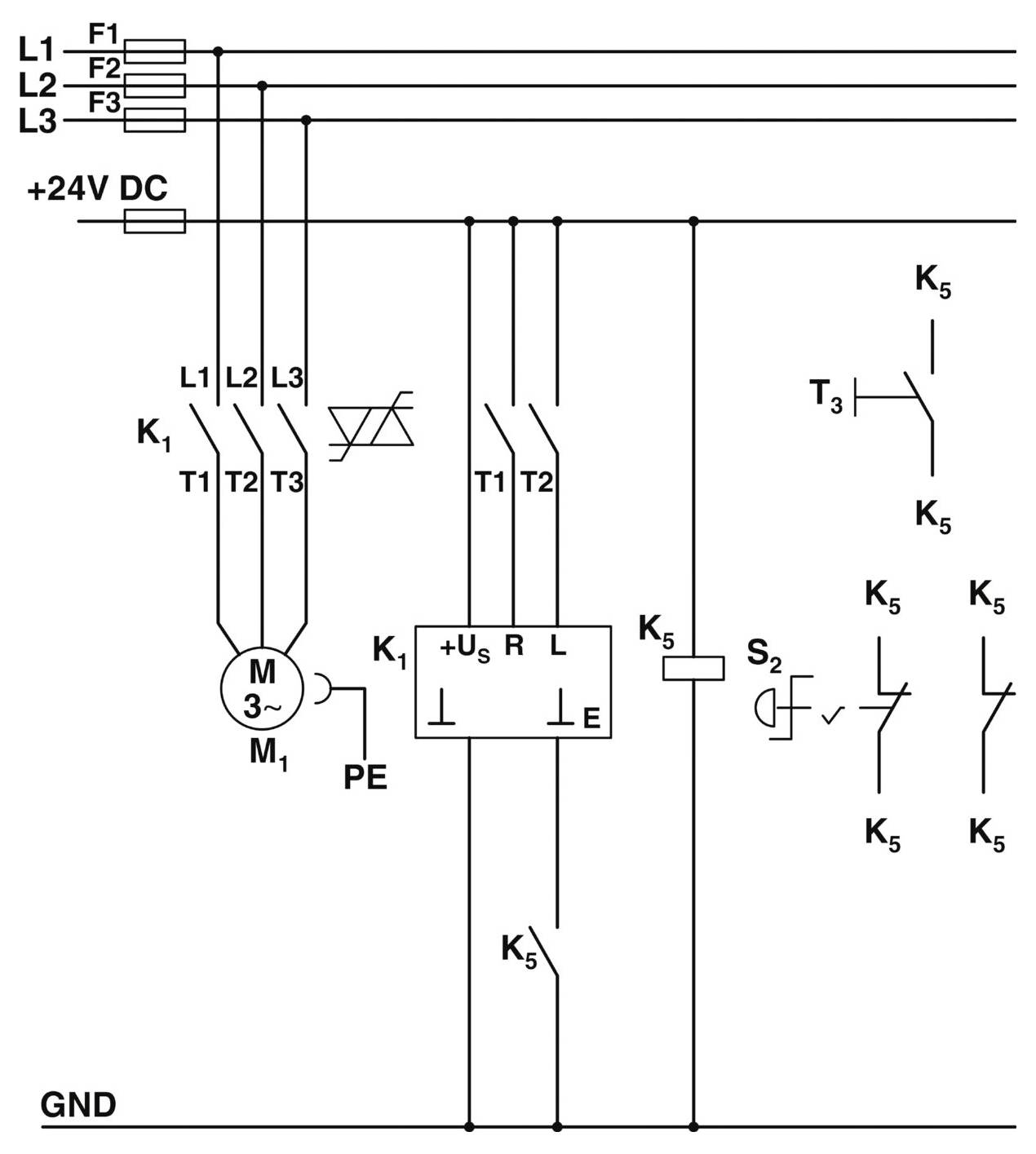

'Elektrisch schakelschema met verbindingen tussen componenten waaronder zekeringen F1-F3, transformatoren T1-T3, schakelaars K1-K5 en een motor M.'

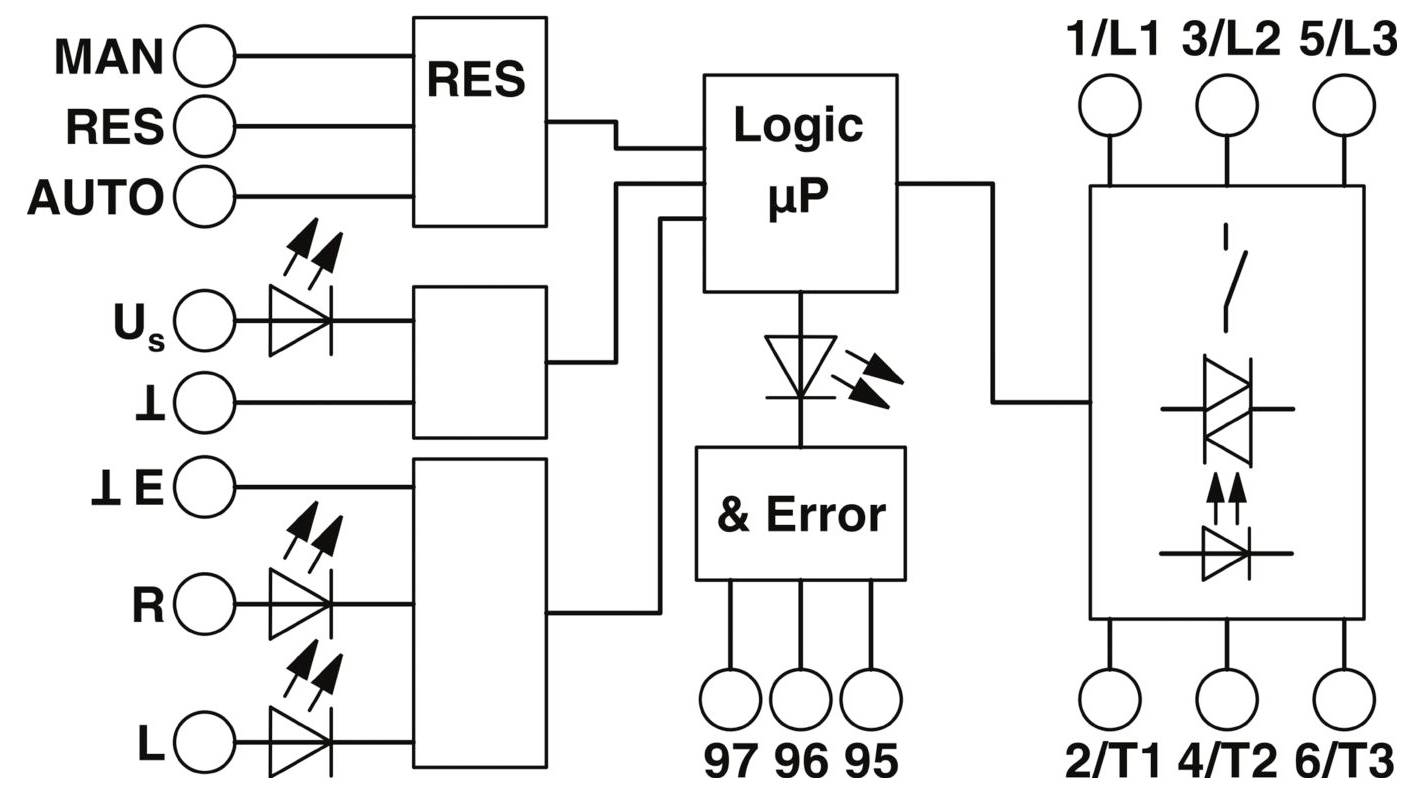

'Elektrisch schakelschema met controlestromen en verbindingen. Belangrijkste componenten zijn RES, Logic μP en Error-sectie.'

1/6

Soortnaam

Motorbeveiliging

Nominale spanning

24 V/DC

Belastingsstroom

9 A

Aansluiting

Schroefklem

Type

ELR H5-IES-SC- 24DC/500AC-9

Datasheet (PDF)

Leverbaar do. 1 okt.

5 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 136,36 / Stuk)

€ 136,36

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

4-in-1 hybride motorstarters

Rechtsom/linksom draaien/motorbeveiliging/noodstopknop
Vervangt 4 beveiligingen
Instelbare uitschakeling bij overbelasting

Technische specificaties

Hybride motorstarter ELR H5-IES-SC- 24DC/500AC-9

Soortnaam: Motorbeveiliging

Type: ELR H5-IES-SC- 24DC/500AC-9

Nominale spanning: 24 V/DC

Regelspanning (min.): 19.2 V/DC

Regelspanning (max.): 30 V/DC

Stuurspanningsbereik: 19.2 - 30 V/DC

Schakelspanning (min.): 42 V/AC

Schakelspanning (max.): 550 V/AC

Continu stroom (max.): 9 A

Belastingsstroom: 9 A

Geschikt voor merk: Phoenix Contact

Geschikt voor serie: Phoenix Contact serie ELR H5

Aansluiting: Schroefklem

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Breedte: 99 mm

Hoogte: 22.5 mm

Diepte: 114.5 mm

Afm.: (b x h x d) 99 x 22.5 x 114.5 mm

Inhoud: 1 stuk(s)

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorbeveiliging 24 V/DC 9 A Geschikt voor merk (relais): Phoenix Contact 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorbeveiliging 24 V/DC 9 A Geschikt voor merk (relais): Phoenix Contact 1

Omschrijving

De 3-fasen hybride motorstarters met omdraaifunctie en stroombewaking combineert vier functies in één: rechtsom-, linksomdraaibeveiliging, motorbeveiligingsrelais en noodstopknop-beveiliging tot categorie 3. Door de interne vergrendelingsschakeling en lastbedrading wordt de bekabelingskosten tot een minimum beperkt.

Omvang van de levering

1 stuk(s)

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
