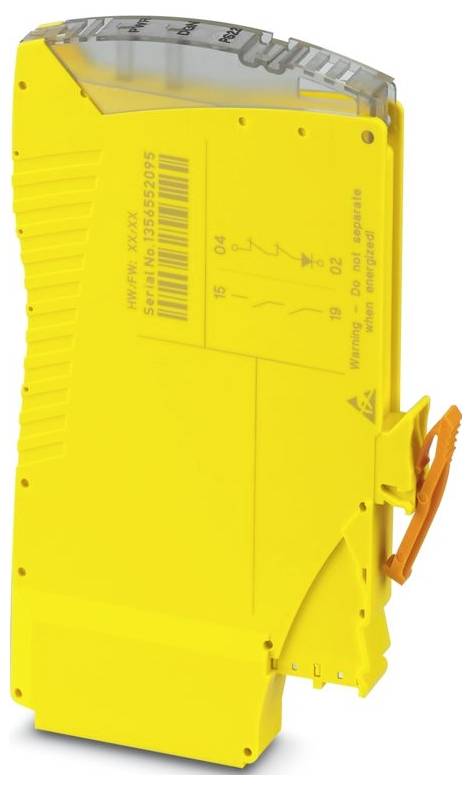

Phoenix Contact IOA-PSR-PS22-1NO-1NC-24DC Koppelrelais Voedingsspanning (num): 24 V/DC (b x h x d) 10 x 75 x 112 mm Met
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Koppelrelais
Aansluiting
Aansluitpunt
Voedingsspanning
24 V/DC
Type
IOA-PSR-PS22-1NO-1NC-24DC
Response-tijd
150 ms
Datasheet (PDF)
Aantal
Totaal (€ 161,15 / Stuk)
€ 161,15
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: PSRmini
- Aansluitmethode: Insteekbaar op VIP-socketmodule
- Breedte: 10 mm
- Hoogte: 75 mm
- Diepte: 112 mm
- Materiaal behuizing: PA 6.6
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Insteekmontage
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
- Inbouwpositie: Verticaal of horizontaal
- ATEX: ATEX
- IECEX: IECEX
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 1,86 W (bij UB = 30 V DC, UBD = 30 V DC, IL = 9 A²)
- CE: CE
- Certificaat: E360692
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Printaansluiting: Printaansluiting
- Schakelfrequentie: 0,1 Hz
- Montage-instructie: Zie Derating-curve
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Schok: 15 g (bij een permanente schok zijn contactreacties mogelijk.)
- Veiligheidsschakeling: Overspanningsbeveiliging | 35 V-onderdrukkingsdiode (pin 05/06)33 V-onderdrukkingsdiode (pin 04/03)35 V-onderdrukkingsdiode (pin 02/03);bescherming tegen verkeerde polariteit voor nominale spanning van het regelcircuit en diagnosevoedingsspanning
- Statusweergave: 2x LED bi-colour (groen, rood)
- Schakelspanning: Min. 19,2 V DC;max. 30 V/DC:
- Toepassing: Veilig uitschakelen;High Demand;Low Demand;ex
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Min. 1 mA;max. 100 mA
- Beschrijving van de uitgang: Veiligheidsgerichte NC-contacten
- Contactuitvoering: 1 retourstroompad
- Continue grensstroom: 100 mA
- Nominale isolatiespanning: 250 V AC
- NOMINALE SPANNING VOOR BESTURINGSCIRCUITS US: 24 V DC -20 % / +25%
- Nominale stroom stuurvoeding is: type. 25 mA
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Levensduur mechanisch: 10x 106 schakelcycli
- Terugvaltijd typisch: 30 ms (bij aansturing via pennen 05/06)
- Contact materiaal: AgCuNi, + AU
- SCHAKELVERMOGEN: 3 A (24 V (DC13));3 A (230 V (AC15))
- Uitgangszekering: 150 mA Flink
- CSA, VS/Canada: CSA, VS/Canada
- Relaistype: Elektromechanisch relais met gedwongen geleide contacten conform IEC/en 61810-3
- Tijden: Tijden
- Typ. Aantredingstijd bij US: 150 ms (bij aansturing via pennen 05/06)
- Hersteltijd: 500 ms
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstootspanningen en behuizingen;veilige scheiding, versterkte isolatie 6 kV van het stuurcircuit (05/06) en diagnosecircuit (03/04/02) voor vrijgavevermogen (15/19)
- Filtertijd: Max. 3 ms (bij pennen 05/06 bij spanningsdalingen bij US);max. 3 ms (op pennen 05/06 | Low-test pulserende breedte);≥ 50 ms (op pennen 05/06 | Low-test pulssnelheid);max. 17 ms (op pin 05/06 | High-testpulserende breedte);≥ 600 ms (op pin 05/06 | High-testpulserende breedte)
- Aantal uitgangen: 1 (niet aarzelend)
- Schakelvermogen: Min. 20 mW
- Quadr. Som stroom: 9 A2 (let op de derating)
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Performance Level (PL): e (3 A DC13 | 3 A AC15 | 8760 schakelcycli/jaar)
- Safety Integrity Level (SIL): 3
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 75% (gemiddeld, 85% af en toe, geen condensatie)
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 0,77 WL
- Diagnose-voedingsspanning UD: 24 V DC -20 % / +25 % (op pin 04)
- Ingangsstroom op UD: 7 mA (op pennen 04/03 bij UD | + 100 mA afhankelijk van de belasting op pen 02)
- Inschakelstroom op UD: type. 200 mA (Δt < 1 ms | op pennen 04/03 bij UD)
- Relais: Inschakelrelais: Relais: Inschakelrelais
- Relais: Relais: Relais: Retoursignaal
- Stopcategorie: 0
- Veiligheidstechnische gegevens: En 50156-2: Veiligheidstechnische gegevens: En 50156-2
- Veiligheidstechnische gegevens: IEC 61508 - High-demand: Veiligheidstechnische gegevens: IEC 61508 - High-demand
- Veiligheidstechnische gegevens: IEC 61508 - Low-Demand: Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
- Soortnaam
Koppelrelais
- Type
IOA-PSR-PS22-1NO-1NC-24DC
- Aansluiting
Aansluitpunt
- Voedingsspanning
24 V/DC
- Response-tijd
150 ms
- Schakelspanning (max.)
230 V DC/AC
30 V/DC
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Toelatingen (sensor)
CE
- Kenmerken
Met meldstroompad
IP20
- Bedrijfstemperatuur (min.)
-40 °C
- Bedrijfstemperatuur (max.)
70 °C
- Diepte
112 mm
- Breedte
10 mm
- Hoogte
75 mm
- Afm.
(b x h x d) 10 x 75 x 112 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579333 Phoenix Contact IOA-PSR-PS22-1NO-1NC-24DC Koppelrelais Voedingsspanning (num): 24 V/DC (b x h x d) 10 x 75 x 112 mm Met
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579333 Phoenix Contact IOA-PSR-PS22-1NO-1NC-24DC Koppelrelais Voedingsspanning (num): 24 V/DC (b x h x d) 10 x 75 x 112 mm Met
Omschrijving
Insteekbaar SIL-koppelrelais als in-/uitvoeraccessoire voor VIP-socketmodule, SIL 3 High- en Low-Demand-toepassingen, Safe-State-Off, koppelt digitale uitgangssignalen aan de randapparatuur, een vrijgavepad, een terugkoppelbaar schakelblok, testpulsfilter
