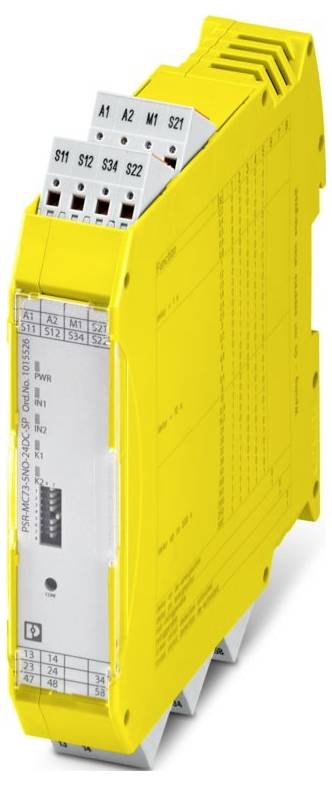

Phoenix Contact PSR-MC73-5NO-1DO-24DC-SP Veiligheidsrelais Voedingsspanning (num): 24 V/DC (b x h x d) 22.5 x 117.5 x 11
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidsrelais
Aansluiting
Push-In-Klem
Voedingsspanning
24 V/DC
Type
PSR-MC73-5NO-1DO-24DC-SP
Response-tijd
50 ms
Datasheet (PDF)
Aantal
Totaal (€ 342,98 / Stuk)
€ 342,98
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: PSRmini
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 22,5 mm
- Hoogte: 117,5 mm
- Diepte: 114.5 mm
- Materiaal behuizing: PA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -35 °C- 60 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 8 mm
- Algemeen: Algemeen
- Inbouwpositie: Verticaal of horizontaal
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
- Maximaal verliesvermogen bij nominale voorwaarde: 8,1 W (bij US = 30 V, IL² = 108A²)
- CE: CE
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: < 3,2 mA (type. Bij de VS)
- Printaansluiting: Printaansluiting
- Schakelfrequentie: 0,5 Hz (afhankelijk van de ingestelde vertragingstijd)
- Stroom: max. 100 mA
- Montage-instructie: Zie Derating-curve
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Schok: 10 g (bedrijf), 15 g (transport)
- Spanning: Komt overeen met US
- Veiligheidsschakeling: Onderdrukkingsdiode
- Statusweergave: 5 x LED bi-colour
- Schakelspanning: Min. 12 V AC/DC;MAX. 250 V AC/DC (let op de lastcurve)
- Aanwijzing: A1/A2
- Toepassing: Noodstop;veiligheidsdeur;lichtrooster
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Min. 5 mA;max. 6 A
- Beschrijving van de uitgang: PNP;niet-veiligheidsgericht
- Inschakelstroom maximaal: 500 mA (Δt = 100 ms bij US)
- Contactuitvoering: 5 vrijgavetrompaden
- Continue grensstroom: 6 A
- Nominale isolatiespanning: 250 V AC
- NOMINALE SPANNING VOOR BESTURINGSCIRCUITS US: 24 V DC -20 % / +25%
- Nominale stroom stuurvoeding is: type. 80 mA
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Levensduur mechanisch: 10x 106 schakelcycli
- Responstijd typisch: < 50 ms (automatisch starten);< 50 ms (handmatig, bewaakt starten)
- Terugvaltijd typisch: < 25 ms (bij activering via S12 en S22 (alleen voor onaarzelde contacten);< 10 ms (bij activering via A1 | een applicatieve afregeling via A1/A2 is niet toegestaan)
- Contact materiaal: AgCuNi +0,2 µm ... 0,4 µm AU / AgSnO2 +0,2 µm AU
- SCHAKELVERMOGEN: 4 A (24 V (DC13));3 A (230 V (AC 15))
- Uitgangszekering: 6 A GL/GG;4 A GL/GG (voor toepassingen met lage vraag)
- Relaistype: Elektromechanisch relais met gedwongen geleide contacten conform IEC/en 61810-3
- Tijden: Tijden
- Typ. Aantredingstijd bij US: 500 ms (bij aansturing A1 bij US)
- Hersteltijd: 500 ms (na verzoek om veiligheidsfunctie)
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning/isolatie: Zie gegevensblad, hoofdstuk "coördinatie van de isolatie".;veilige scheiding, versterkte isolatie 6 kV tussen (A1, A2, S11, S12, S21, S22, S34, M1) en vrijgabetromptad (13/14) en vrijgabetromptad (23/24/34) en vrijgabetromptad (47/48/58)
- Filtertijd: Max. 1 ms (testpuls breedte laag testpuls);min. 21 ms (testpulssnelheid laag-testpuls)
- Aantal uitgangen: 2
- Schakelvermogen: Min. 60 mW
- Quadr. Som stroom: 108 A2 (let op de derating)
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Performance Level (PL): e (4 A DC13 | 3 A AC15, 8760 schakelcycli/jaar)
- Safety Integrity Level (SIL): 3
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Beschrijving van de ontvangst: Niet-veiligheidsgericht
- Aantal ingangen: 1
- Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 30 V/DC:
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 1,92 WL
- Categorie stop: 0;1
- Veiligheidstechnische gegevens: IEC 61508 - High-demand: Veiligheidstechnische gegevens: IEC 61508 - High-demand
- Veiligheidstechnische gegevens: IEC 61508 - Low-Demand: Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
- Heraanlooptijd: < 1 s (opstarttijd)
- Ingangsstroombereik "0" signaal: 0 mA ... 2 mA
- Gelijktijdigheid: ∞
- Grensfrequentie: Min. 0 Hz;max. 1 Hz
- Max. Toegestane totale lijnweerstand: 150 Ω
- Digitaal: Startcircuit (S34): Digitaal: Startcircuit (S34)
- Rapporteer: M1: Rapporteer: M1
- Kortsluitingsbeveiliging: ja
- Vertragingstijd: 0,2 s ... 300 s ±5 % (instelbaar voor 47/48/58)
- Digitaal: Sensorcircuit (S12, S22): Digitaal: Sensorcircuit (S12, S22)
- Relais: Inschakelrelais (13/14, 23/34/58, 47/48/34): Relais: Inschakelrelais (13/14, 47/48/24, 23/24/58)
- Cyclus: S11, S21: Cyclus: S11, S21
- Soortnaam
Veiligheidsrelais
- Type
PSR-MC73-5NO-1DO-24DC-SP
- Aansluiting
Push-In-Klem
- Voedingsspanning
24 V/DC
- Response-tijd
50 ms
- Schakelspanning (max.)
250 V DC/AC
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Toelatingen (sensor)
CE
IP20
- Bedrijfstemperatuur (min.)
-35 °C
- Bedrijfstemperatuur (max.)
60 °C
- Diepte
114.5 mm
- Breedte
22.5 mm
- Hoogte
117.5 mm
- Afm.
(b x h x d) 22.5 x 117.5 x 114.5 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3561615 Phoenix Contact PSR-MC73-5NO-1DO-24DC-SP Veiligheidsrelais Voedingsspanning (num): 24 V/DC (b x h x d) 22.5 x 117.5 x 11
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3561615 Phoenix Contact PSR-MC73-5NO-1DO-24DC-SP Veiligheidsrelais Voedingsspanning (num): 24 V/DC (b x h x d) 22.5 x 117.5 x 11
Omschrijving
Veiligheidsrelais voor noodstop, veiligheidsdeuren, lichtrooster tot SIL 3, CAT. 4, PL e, 1- of 2-kanaals bedrijf, detectie van dwarsliggers, retriggerbaar, terugval-/aantrekvertraging 0,2 s tot 300 s, 5 vrijgavespade, US = 24 V DC, insteekbare push-in-klem
