Phoenix Contact REL-IR4/LDP-220DC/4X21AU Relais 220 V/DC 50 mA 4x wisselcontact 10 stuk(s) kopen ? Conrad Electronic

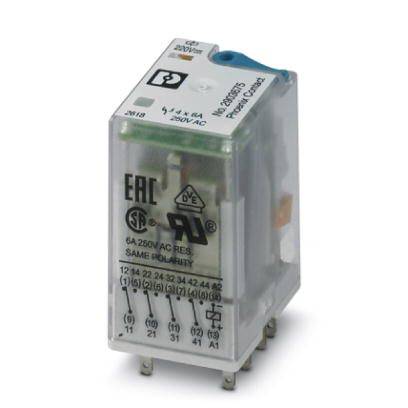

Een transparante elektromechanische relais met labels voor spanning en stroomsterkte. Zichtbare aansluitingen aan de onderkant.

Afbeelding vergelijkbaar

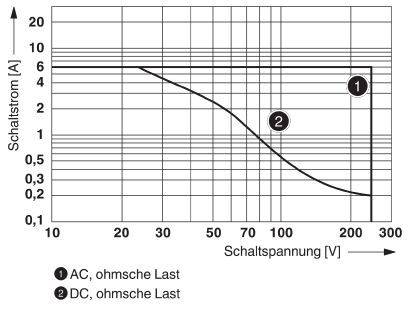

Diagram toont het verband tussen schakelstroom (A) en schakelspanning (V) voor 'AC, ohmische belasting' en 'DC, ohmische belasting'.

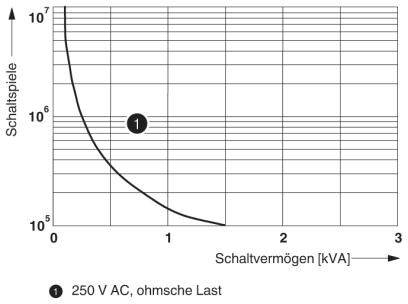

Diagram toont de wisselwerking tussen schakelcapaciteit (kVA) en schakelbeurten voor 250 V AC, ohmse belasting. Het aantal schakelbeurten daalt bij toenemende schakelcapaciteit.

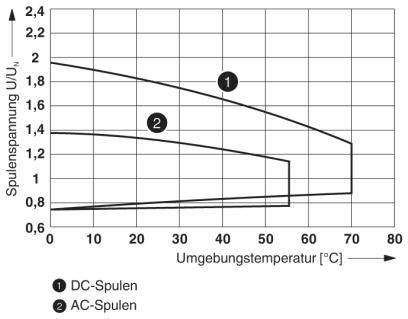

Diagram toont de spoelspanning U/UN tegen de omgevingstemperatuur °C. Twee curves: '1 DC-spoelen', '2 AC-spoelen'. Spanning daalt met stijgende temperatuur.

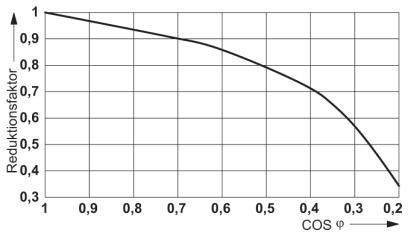

Krommendiagram toont de relatie tussen reducttefactor en COS φ. Afnemend van 1 bij COS φ = 1 tot 0,3 bij COS φ = 0,2.

1/5

Afbeelding vergelijkbaar

Soortnaam

Relais

Nominale spanning spoel

220 V/DC

Contactsoort

4x wisselcontact

Schakelspanning (max.)

30 V/AC

Schakelstroom (max.)

50 mA

Datasheet (PDF)

Leverbaar do. 8 okt.

350 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 12,81 / Stuk)

€ 128,09

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 4 mA
Schakelspanning: min. 2 V (bij 24 mA)
Schakelstroom: min. 2 mA (24 V DC)
Inschakelstroom maximaal: 50 mA
Uitschakel vermogen (ohmse belasting) maximaal:
1,2 W (bij 24 V DC)
108 W (bij 60 V DC)
52 W (bij 110 V DC)
48 W (bij 220 V DC)
Schakelvermogen: min. 48 mW
Toegekende stootspanning: 2.5 kV
Isolatie: basisisolatie
Verontreinigingsgraad: 2
Overspanningscategorie: II

Soortnaam: Relais

Type: REL-IR4/LDP-220DC/4X21AU

Nominale spanning spoel: 220 V/DC

: 4x wisselcontact

Contactmateriaal: AgNi + hardverguldsel

Schakelspanning (max.): 30 V/AC

Schakelstroom (max.): 50 mA

Max. schakelvermogen: 108 W

Aansluiting: Steekaansluiting

Isolatiespanning: 250 V/AC

Response-tijd: 13 ms

Afvalvertraging: 14 ms

Mechanische levensduur: 2x 10⁷ schakelcycli

Bijzonderheden: Met testknop

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 21.2 mm

Hoogte: 27.5 mm

Diepte: 35.6 mm

Afm.: (b x h x d) 21.2 x 27.5 x 35.6 mm

Inhoud: 10 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225516 Phoenix Contact REL-IR4/LDP-220DC/4X21AU Relais 220 V/DC 50 mA 4x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225516 Phoenix Contact REL-IR4/LDP-220DC/4X21AU Relais 220 V/DC 50 mA 4x wisselcontact 10 stuk(s)

Omschrijving

Insteekbare industrierelais met vermogenscontacten en extra hardverguldsel, 4 wisselaars, testknop, status-LED, vrijloopdiode, mechanische schakelstandaanduiding, polariteit A1+, A2-, spoelspanning: 220 V DC
