Phoenix Contact REL-MR- 12DC/21AU Relais 12 V/DC 50 mA 1x wisselcontact 10 stuk(s) Piece kopen ? Conrad Electronic

Een wit relais van Phoenix Contact met technische gegevens en symbolen op het oppervlak.

Afbeelding vergelijkbaar

Schakelschema met een spoelsymbool aan de linkerkant en twee contacten aan de rechterkant die door een schakelaar kunnen worden geopend of gesloten.

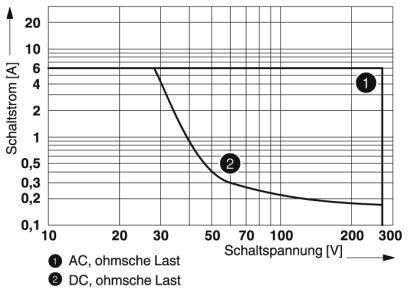

Diagram toont een schakerstroom-spanningsverloop. Assen: Schakerstroom in ampère (A), spanning in volt (V). Curve: Wissel- en gelijkstroom.

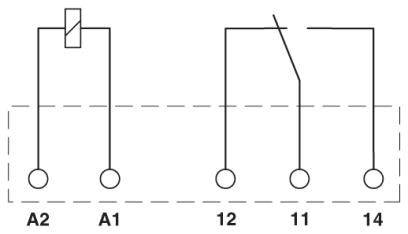

Schakelsymbool voor een relais met twee spoelcontacten (A1, A2) en drie schakelcontacten (12, 11, 14), aangeduid met symbolen.

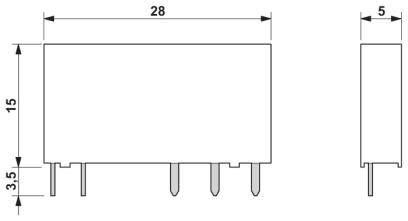

Technische tekening van een rechthoekig elektronisch component met afmetingen: breedte 28 mm, hoogte 15 mm, diepte 5 mm. Pinlengte 3,5 mm.

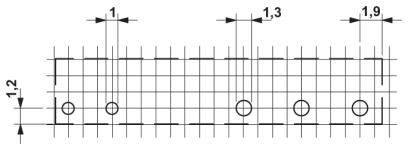

Technische tekening van een rechthoekig rooster met afmetingen: 1,2 eenheden hoog, 1 eenheid, 1,3 eenheden en 1,9 eenheden breed.

1/6

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

12 V/DC

Contactsoort

1x wisselcontact

Schakelspanning (max.)

30 V/AC

Datasheet (PDF)

Leverbaar do. 8 okt.

132 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 7,44 / Stuk)

€ 74,37

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT III
Typische ingangsstroom bij UN: 14 mA
Schakelspanning: min. 100 mV (bij 10 mA)
Schakelstroom: min. 1 mA (bij 24 V)
Inschakelstroom maximaal: 50 mA
Uitschakel vermogen (ohmse belasting) maximaal:
1,2 W (bij 24 V DC)
18 W (bij 60 V DC)
23 W (bij 110 V DC)
40 W (bij 220 V DC)
Verontreinigingsgraad: 3
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-MR- 12DC/21AU

Nominale spanning spoel: 12 V/DC

: 1x wisselcontact

Contactmateriaal: AgSnO + hardverguldsel

Schakelspanning (max.): 30 V/AC

Schakelstroom (max.): 50 mA

Max. schakelvermogen: 40 W

Aansluiting: Solderen

Response-tijd: 5 ms

Afvalvertraging: 2.5 ms

Mechanische levensduur: 2x 10⁷ schakelcycli

Bijzonderheden: Wasdicht (RT III)

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

Breedte: 5 mm

Hoogte: 28 mm

Diepte: 15 mm

Afm.: (b x h x d) 5 x 28 x 15 mm

Inhoud: 10 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225815 Phoenix Contact REL-MR- 12DC/21AU Relais 12 V/DC 50 mA 1x wisselcontact 10 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225815 Phoenix Contact REL-MR- 12DC/21AU Relais 12 V/DC 50 mA 1x wisselcontact 10 stuk(s) Piece

Omschrijving

Vermogenscontacten tot 6 A.
