Phoenix Contact REL-MR-BL-24DC/21-21/MS Relais 24 V/DC 8 A 2x wisselcontact 10 stuk(s) Piece kopen ? Conrad Electronic

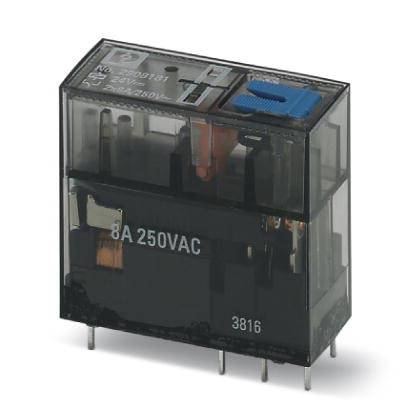

Een relais met een transparante behuizing, toont contacten en spoelsysteem. Opschrift: '8A 250VAC', representeert elektrische parameters.

Afbeelding vergelijkbaar

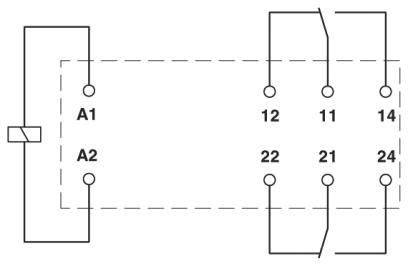

'Schakelschema van een relais met spoelaansluitingen A1, A2 en schakelaars 11, 12, 14, 21, 22, 24. Wordt gebruikt voor de besturing van elektrische belastingen.'

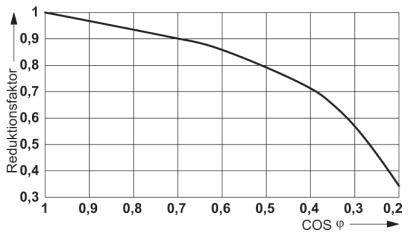

Diagram toont de reductiefactor afhankelijk van COS φ. De curve daalt van 1 bij COS φ = 0 tot ongeveer 0,3 bij COS φ = 0,2.

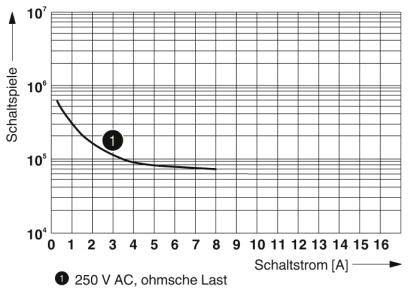

'Diagram toont de relatie tussen schakelstroom (A) en schakelpunten bij 250 V AC. De curve daalt af van links naar rechts.'

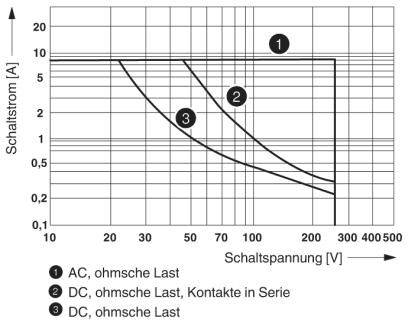

Diagram toont schakellijn voor AC en DC bij 10 A tot 500 V. Curve 1: AC, ohmse belasting. Curve 2: DC, contacten in serie. Curve 3: DC, ohmse belasting.

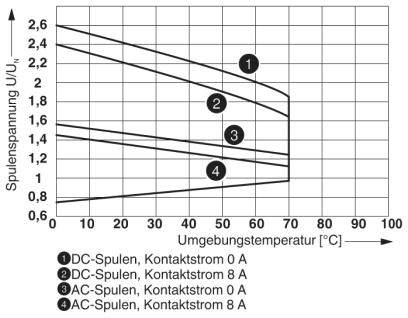

Diagram toont de spoelspanning U/U<sub>N</sub> afhankelijk van de omgevingstemperatuur voor gelijkstroom- en wisselstroomspoelen met verschillende contactstromen.

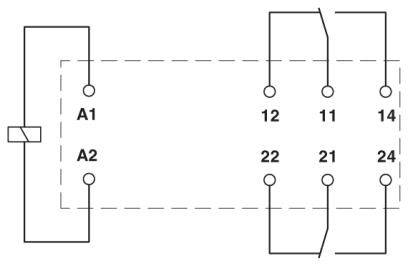

Schakelschema van een relais met spoel aan A1 en A2, alsmede schakelpunten 11/12/14 en 21/22/24. De schakelposities zijn weergegeven.

1/7

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

24 V/DC

Contactsoort

2x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Datasheet (PDF)

Leverbaar do. 8 okt.

1 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 4,63 / Stuk)

€ 46,27

excl. btw

Gratis verzending*

Slechts 1 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT II
Typische ingangsstroom bij UN: 17 mA
Schakelspanning: min. 12 V (bij 10 mA)
Schakelstroom: min. 10 mA (bij 12 V)
Inschakelstroom maximaal: 16 A (20 ms)
Uitschakel vermogen (ohmse belasting) maximaal:
192 W (bij 24 V DC)
42 W (bij 60 V DC)
55 W (bij 110 V DC)
66 W (bij 220 V DC)
Verontreinigingsgraad: 2
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-MR-BL-24DC/21-21/MS

Nominale spanning spoel: 24 V/DC

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Schakelstroom (max.): 8 A

Max. schakelvermogen: 192 W

Aansluiting: Solderen

Isolatiespanning: 250 V/AC

Response-tijd: 9 ms

Afvalvertraging: 6 ms

Mechanische levensduur: 5x 10⁶ schakelcycli

Bijzonderheden: Met testknop

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 13 mm

Hoogte: 29 mm

Diepte: 25.5 mm

Afm.: (b x h x d) 13 x 29 x 25.5 mm

Inhoud: 10 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relais 24 V/DC 8 A 2x wisselcontact 10 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relais 24 V/DC 8 A 2x wisselcontact 10 stuk(s) Piece

Omschrijving

Insteekbaar miniatuurrelais, met vermogenscontact, 2 wisselcontacten, testknop, mechanische schakelstandaanduiding, polariteit: ungepolt, ingangsspanning: 24 V DC

De teksten voor dit artikel zijn automatisch vertaald.
