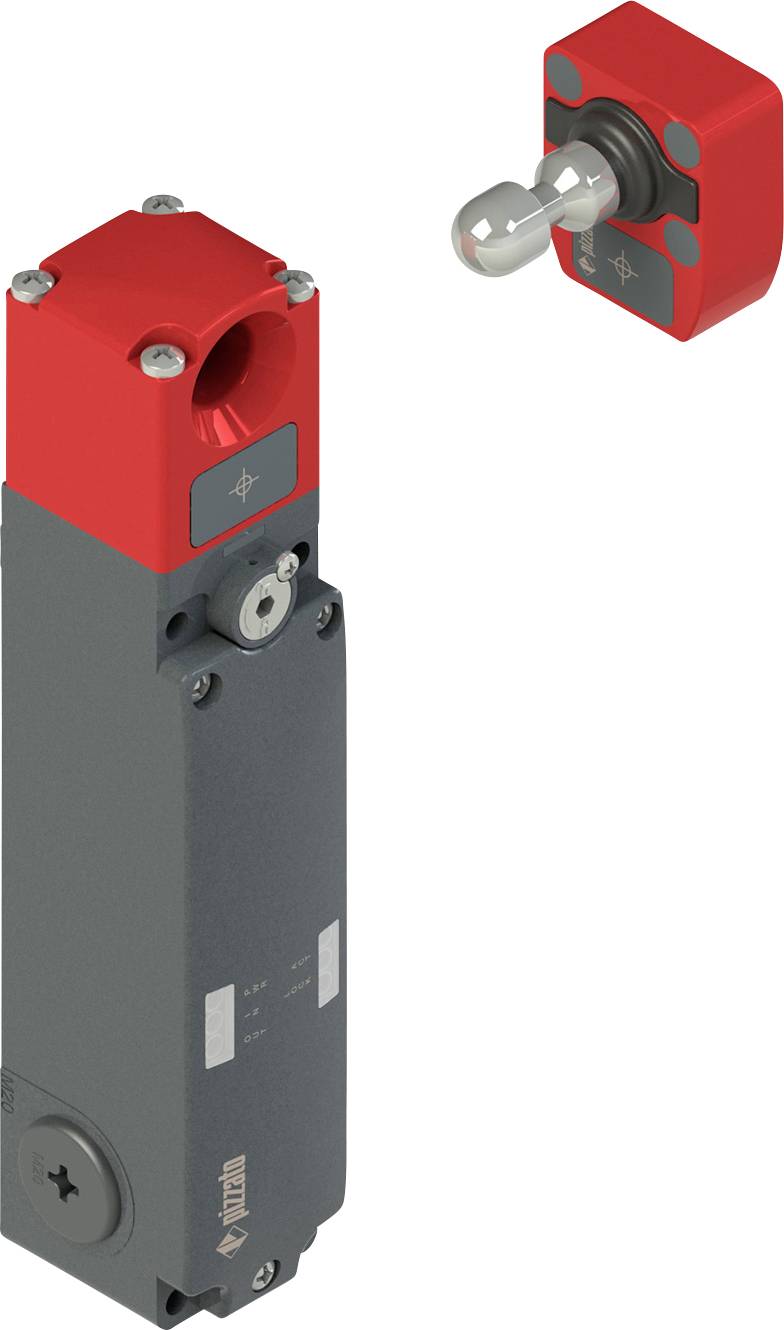

Pizzato Elettrica NG 2D1D411A-F31K953 Veiligheidsschakelaar Voedingsspanning (num): 24 V/DC (b x h x d) 40.4 x 211.5 x 4
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidsschakelaar
Aansluiting
M12, 8-polig
Voedingsspanning
24 V/DC
Type
NG 2D1D411A-F31K953
Min. voedingsspanning
21.6 V
Datasheet (PDF)
Aantal
Totaal (€ 508,26 / Stuk)
€
Technische specificaties
- Soortnaam
Veiligheidsschakelaar
- Type
NG 2D1D411A-F31K953
- Aansluiting
M12, 8-polig
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
21.6 V
- Max. voedingsspanning
26.4 V
- Voedingsspanning
21.6 - 26.4 V
- Schakelspanning (max.)
24 V/DC
- Schakelstroom (max.)
0.25 A
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Toelatingen (sensor)
CE
cULus
TÜV
IP67
IP69K
- Bedrijfstemperatuur (min.)
-20 °C
- Bedrijfstemperatuur (max.)
50 °C
- Diepte
49 mm
- Breedte
40.4 mm
- Hoogte
211.5 mm
- Afm.
(b x h x d) 40.4 x 211.5 x 49 mm
- Inhoud
1 stuk(s)
- Industrieverpakking
Ja
- Nominale spanning
24 V/DC
Documenten en downloads
Datablad
Datablad 3737375 Pizzato Elettrica NG 2D1D411A-F31K953 Veiligheidsschakelaar Voedingsspanning (num): 24 V/DC (b x h x d) 40.4 x 211.5 x 4
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3737375 Pizzato Elettrica NG 2D1D411A-F31K953 Veiligheidsschakelaar Voedingsspanning (num): 24 V/DC (b x h x d) 40.4 x 211.5 x 4
Omschrijving
Algemene functies
Beschermingsklasse:
IP67 conform en 60529 en IP69K conform ISO 20653
Deksel configuratie:
Geen apparaat
Behuizing:
Metalen behuizing, drie kabelingangen met M20x1,5-schroefdraad
Kop:
Niet-scheidbare zwenkkop
Werkingsprincipe:
D principe, geblokkeerde bedieningsorganen met een afwijkende elektromagneet
Ingangen en uitgangen:
2 veiligheidsingangen IS1-IS2,
2 veiligheidsuitgangen OS1-OS2,
1 meldingsuitgang voor ingevoerde bedieningsorganen O3,
1 detectieuitgang voor vergrendelde bedieningsorganen O4,
ingangen I4 of IE1-IE2 voor de activering van de elektromagneet,
1 ingang I3 voor programmering van de operator/reset
Activering veilige OS-uitgangen:
Modus 1: Veiligheids-uitgangen actief bij een ingevoerde en vergrendelde gebruiker
Bedieningsorganen:
Met universele bediende op Hohem niveau codering VN NG-F31
Type verbinding:
8-polige M12-stekker
De teksten voor dit artikel zijn automatisch vertaald.
Beschermingsklasse:
IP67 conform en 60529 en IP69K conform ISO 20653
Deksel configuratie:
Geen apparaat
Behuizing:
Metalen behuizing, drie kabelingangen met M20x1,5-schroefdraad
Kop:
Niet-scheidbare zwenkkop
Werkingsprincipe:
D principe, geblokkeerde bedieningsorganen met een afwijkende elektromagneet
Ingangen en uitgangen:
2 veiligheidsingangen IS1-IS2,
2 veiligheidsuitgangen OS1-OS2,
1 meldingsuitgang voor ingevoerde bedieningsorganen O3,
1 detectieuitgang voor vergrendelde bedieningsorganen O4,
ingangen I4 of IE1-IE2 voor de activering van de elektromagneet,
1 ingang I3 voor programmering van de operator/reset
Activering veilige OS-uitgangen:
Modus 1: Veiligheids-uitgangen actief bij een ingevoerde en vergrendelde gebruiker
Bedieningsorganen:
Met universele bediende op Hohem niveau codering VN NG-F31
Type verbinding:
8-polige M12-stekker
De teksten voor dit artikel zijn automatisch vertaald.
